导杆、滚子和链条直线运动机构
导 杆 、 滚 子 和 链条 直线 运动 机 构

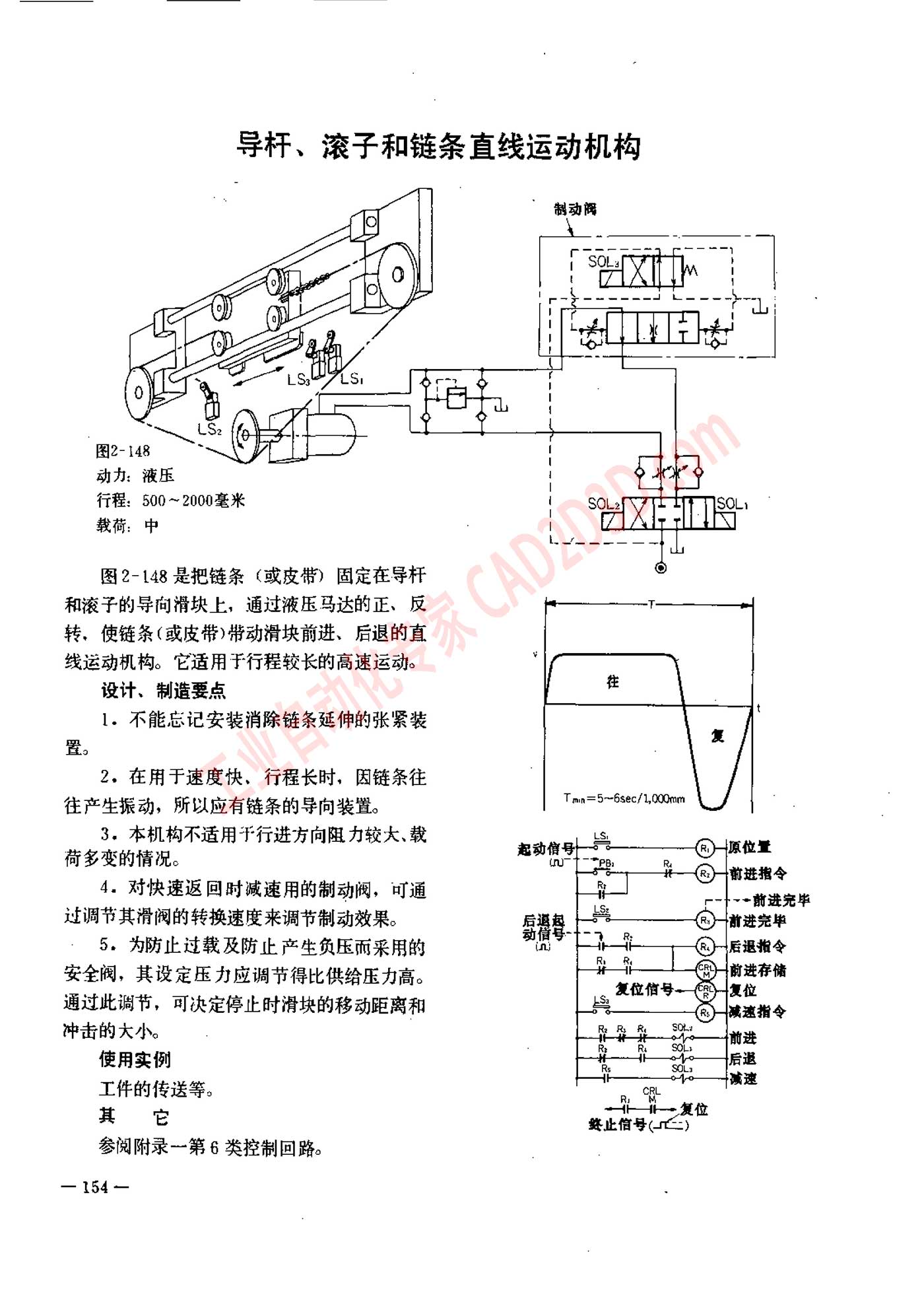

图 2-148 B
动力 : 液压
T8 500~ 20002 %
载荷 :中
图 2-148 是 把 链条 (或 皮带 ) 固定 在 导 杆
和 滚 子 的 导向 滑 块 上 ， 通 过 液压 马达 的 正 、 反
转 ， 使 链条 (或 皮带 ) 溃 动 滑 块 前 进 、 后 退 的 直
线 冯 动 机 构 。 它 适用 于 行程 较 长 的 高 速 运动 。
设计 、 制 造 要 点
1. 不 能 忘记 安装 消除 链条 延伸 的 张 紧 装
置 。
2. 在 用 于 速度 快 、 行 程 长 时 ， 因 链条 往
往 产生 振动 ， 所 以 应 有 链条 的 导向 装 首 。
3。 本 机 构 不 适用 于 行进 方向 阻力 较 大 、 载
荷 多 变 的 情况 。
4. 对 快速 返回 时 减速 用 的 制 动 阅 ， 可 通
过 调节 其 滑 阅 的 转换 速度 来 调节 制 动 效果 。
5. 为 防止 过 载 及 防止 产生 负 压 而 采用 的
安全 阀 ， 其 设 定 压力 应 调节 得 比 供给 压力 高 。
通过 此 调节 ， 可 决定 停止 时 滑 块 的 移动 距离 和
冲击 的 大 小 。
使 用 实例
工件 的 传送 等 。
其 它
参阅 附录 一 第 6 类 和 控 制 回路 。
— 154 —
