两个电磁铁终端减速直线运动机构
两 个 电磁 铁 终 端 减速 直线 运动 机 构
图 2-149
动力 , 电气
行程 ，0 ~ 20 毫米
载荷 ， 轻

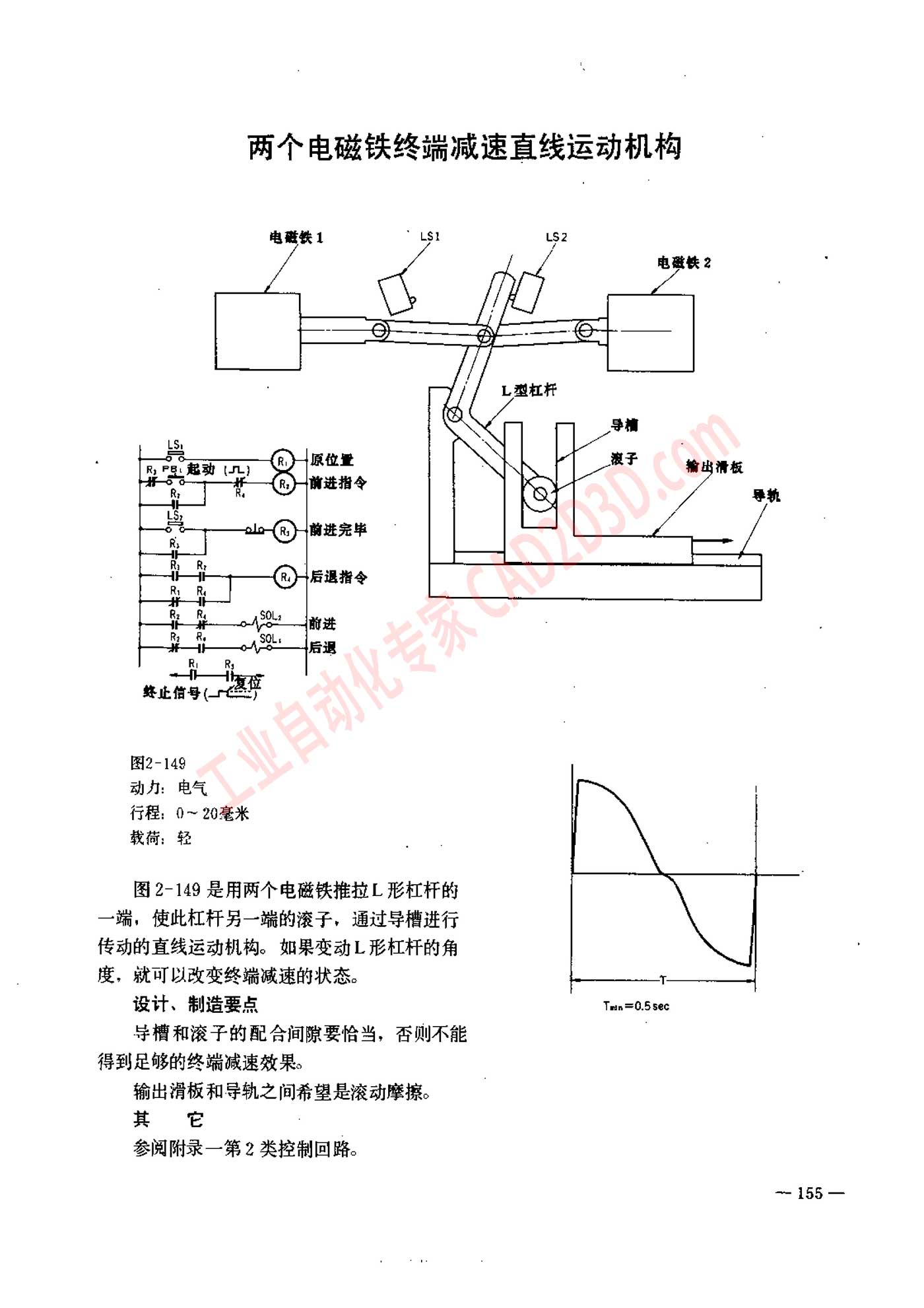

图 2-149 是 用 两 个 电磁 铁 推拉 上 形 杠杆 的
一 端 ， 使 此 杠杆 另 一 端的 滚 子 ， 通 过 导 模 进 行
传动 的 直线 运动 机 构 。 如 果 变 动 L 形 杠杆 的 角
度 ， 就 可 以 改变 终端 减速 的 状态 。 T
设计 、 制造 要 点 Ten=0.55€C
导 构 和 滚 子 的 配合 间隙 要 恰当 ， 和 否则 不 能
得 到 足够 的 终端 减速 效果 。
输出 滑板 和 导轨 之 问 希 望 是 滚动 摩擦。
其 它
参阅 附录 一 第 2 类 控制 回路 。
一 155 一
