浮动液压缸终端减速直线运动机构
浮动 液压 缸 终 端 减 速 直线 运动 机 构
图 2-151
动力 : 液压
行程 : 0~300 毫 米
B A

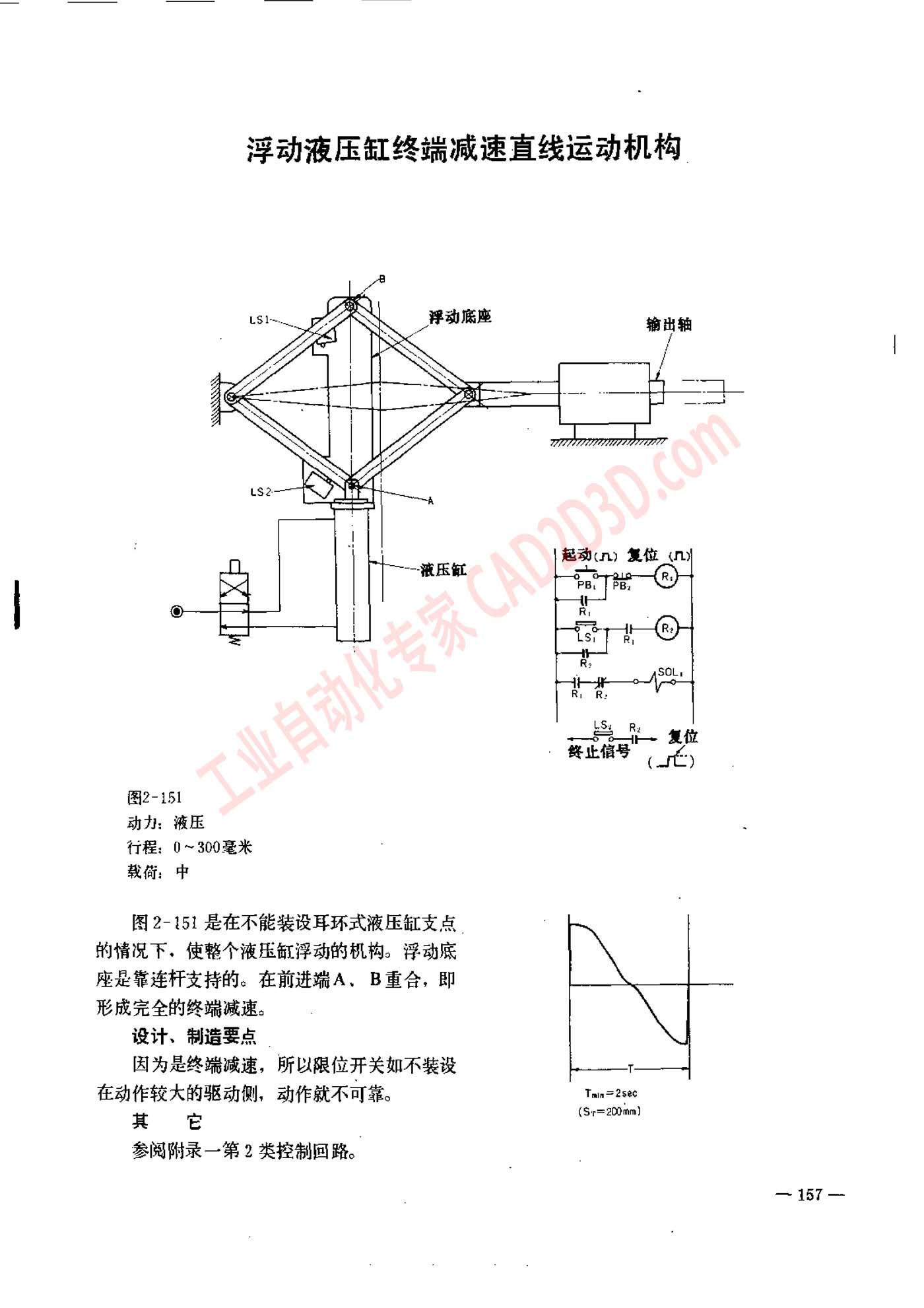

图 2-151 是 在 不 能 装 设 耳环 式 液压 缸 支 点
的 情况 下 ， 使 整个 液压 拨 浮 动 的 机 构 。 浮 动 底
座 是 靠 连 杆 支持 的 。 在 前 进 端 A、B 重 合 ， 即
T 5 R R
设计 、 制 造 要 点
因为 是 终端 减速 ， 所 以 限 位 开关 如 不 装 设
在 动作 较 大 的 驱动 侧 ， 动 作 就 不 可 靠 。 S
其 它 (Sr=200mm)
参阅 附录 一 第 2 类 控制 回路 。
— 157 —
