由摆线摆动转换的两端减速直线运动机构
由 摆 线 摆动 转换 的 两 端 减 速 直线 运动 机 构

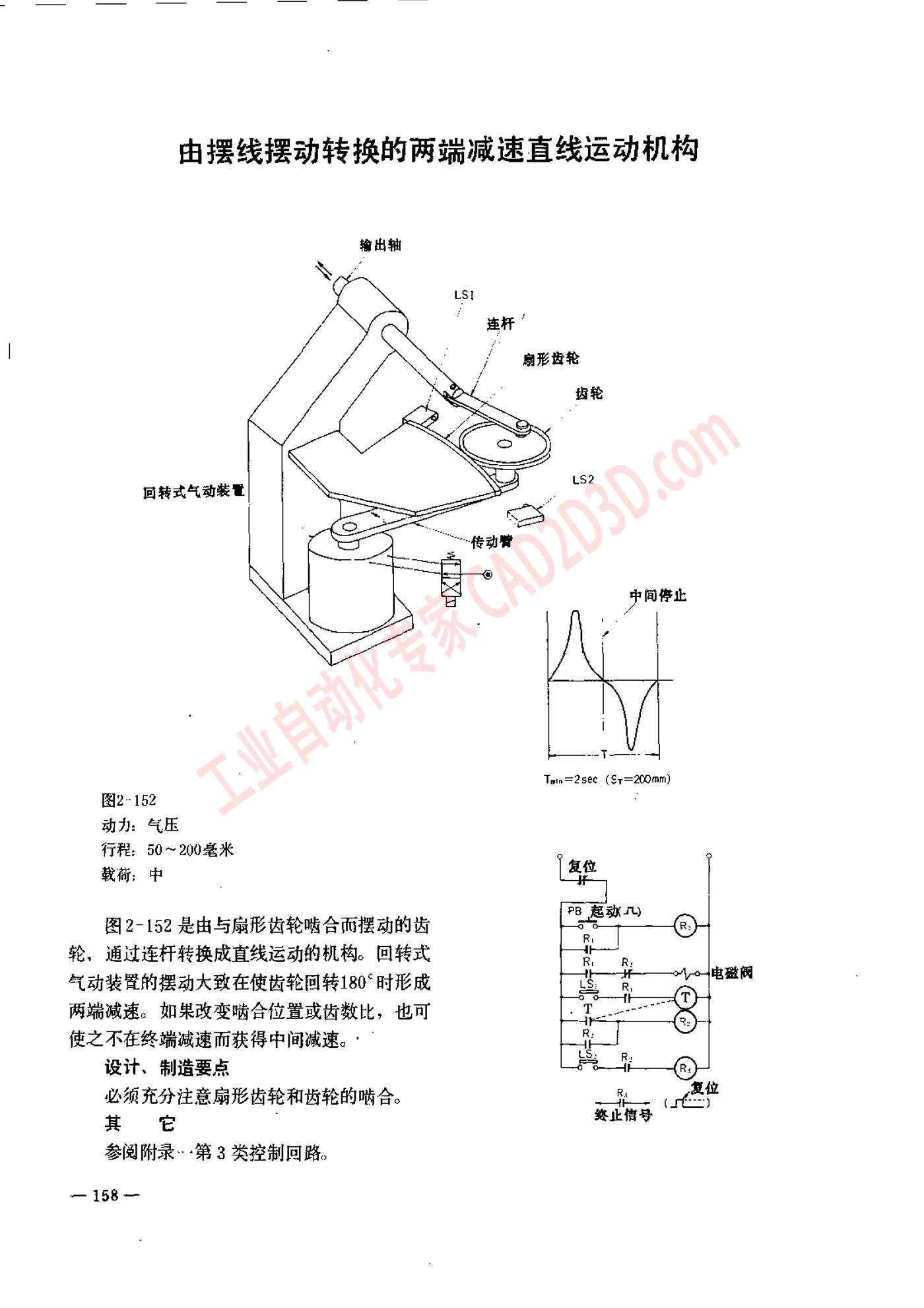

图 2 152
动力 ;气压
行程 ，50~ 200 堂 米
载荷 ， 中
图 2-152 是 由 与 处 形 具 轮 唉 合 而 摆动 的 齿
轮 ， 通 过 连 杆 转换 成 直线 运动 的 机 构 。 回 转 式
气动 装置 的 摆动 大 致 在 使 址 轮回 转 180* 时 形成
两 端 减速 。 如果 改变 喘 合 位 置 或 齿 数 比 ， 也 可
使 之 不 在 终端 减速 而 获得 中 间 减 速 。，
设计 、 制 造 要 点
必须 充分 注意 扇形 齿轮 和 齿轮 的 哇 合 。
其 它
参阅 附录 …' 第 3 类 控制 同 路 。
— 158 —
