曲柄连续摆动运动机构
曲柄 连续 摆动 运动 机 构

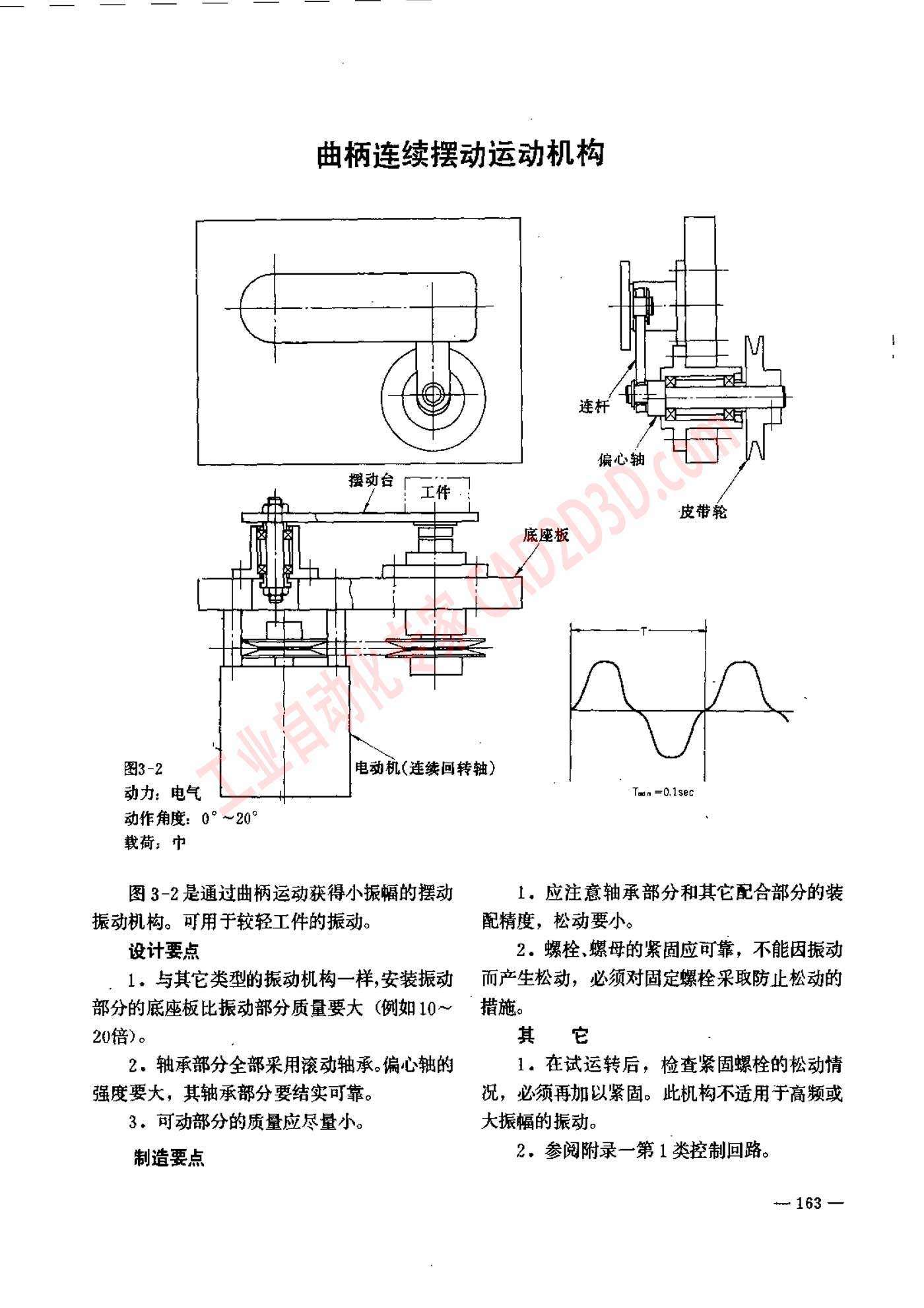

图 3-2
动力 ， 电 气
动作 角度 : 0 一 20"
8 中
3-2 是 通过 曲柄 运动 获得 小 振幅 的 摆动
振动 机 构 。 可 用 于 较 轻 工件 的 振动 。
设计 要 点
1. 与 其 它 类 型 的 振动 机 构 一 样 ,安装 振动
部 分 的 底座 板 比 振动 部 分 质量 要 大 (例如 10~
20 锐 ) 。 .
2 . 轴承 部 分 全 部 采用 滚动 轴承 .偏心 轴 的
强度 要 大 ， 其 轴承 部 分 要 结实 可 靠 。
3 。 可 动 部 分 的 质量 应 尽量 小 。
制造 要 点
S
电动 机 (连续 回转 轴 )
Tamn=D1lsec
1。 应 注意 轴承 部 分 和 其 它 配合 部 分 的 装
配 精 度 ， 松 动 要 小 。
2 . 螺栓 ,螺母 的 紧 因应 可 靠 ， 不 能 因 振 动
而 产生 松动 ， 必 须 对 固定 螺栓 采取 防止 松动 的
措施 。
其 €
1. 在 试 运转 后 ， 检 查 紧 固 螺 栓 的 松动 情
况 ， 必 须 再 加 以 紧 固 。 此 机 构 不 适用 于 高 频 或
大 振幅 的 振动 。
2 . 参阅 附录 一 第 1 类 深 制 回路 。
