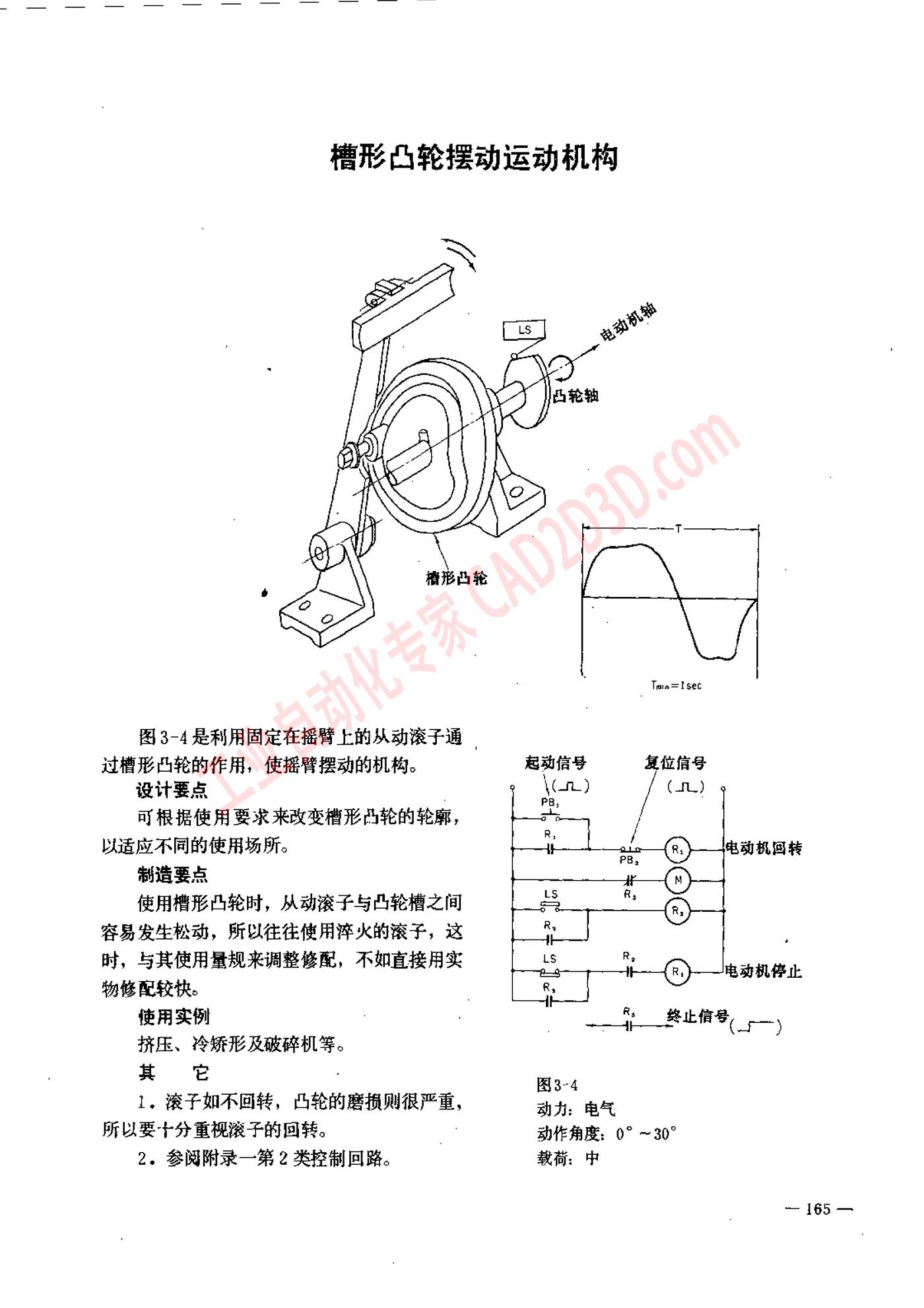

槽形凸轮摆动运动机构
槽 形 凸 轮 摆 动 运动 机 构
图 3-4 是 利用 固定 在 揪 加 上 的 从 动 滚 子 通 ，
过 槽 形 凸 轮 的 作用 ， 使 播 臂 摆动 的 机 构 。
设计 要 点 .
可 根据 使 用 要 求 来 改变 槽 形 钊 轮 的 轮 廊 ，
以 适应 不 同 的 使 用 场所 。
制造 要 点
使 用 槽 形 凸 轮 时 ， 从 动 滚 子 与 凸轮 模 之 问
容易 发 生 松 动 ， 所 以 往往 使 用 淳 火 的 滚 子 ， 这
时 ， 与 其 使 用 量规 来 调整 修配 ， 不 如 直接 用 实
物 修配 较 快 。
司 用 实例
挤 压 、 冷 矫形 及 破碎 机 等 。
其 它
1。 滚 子 如 不 回转 ， 凸 轮 的 磨损 则 很 严重 ，
所 以 要 十 分 重视 深 子 的 回转 。
2. 参阅 附录 一 第 2 类 控制 回路 。
Ta 一 1SeC
起 支 信号 复位 信号
\(n) () g
图 3-4
动力 ， 电 气
动作 角度 ， 0 " 一 30"
载荷 : 中
一 165 一
