偏心和摇臂摆动运动机构
偏心 和 摇 代 摆动 运动 机 构

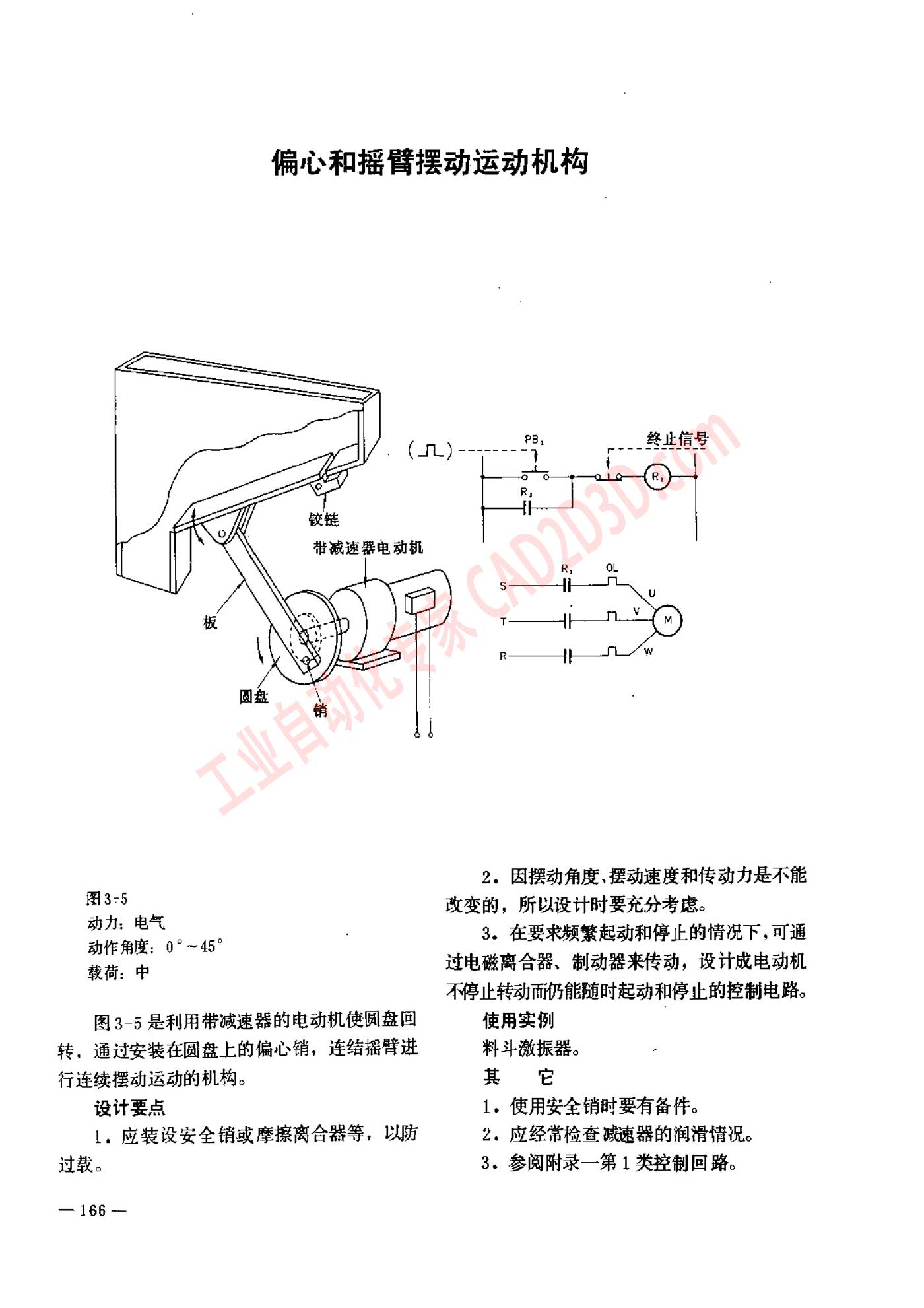

图 3-5
动力 : 电气
动作 角度 ，0 "一 45”
载荷 : 中
图 3-5 是 利用 带 减 速 器 的 电动 机 使 罗盘 回
转 ， 通 过 安装 在 圆 盘 上 的 偏心 销 ， 连 结 播 臂 进
行 连续 摆动 运动 的 机 构 。
设计 要 点
L. 应 装 设 安全 销 或 摩擦 离合 器 等 ， 以 防
— 166 —
< -- -终止 信 号
t
i
R, oL
s | U
T 站
rR—} w
2。 因 摆动 角度 ,摆动 速度 和 传动 力 是 不 能
改变 的 ， 所 以 设计 时 要 充分 考虑 。
3. 在 要 求 频繁 起 动 和 停 目的 情况 下 ,可 通
过 电磁 离合 器 、 制 动 器 来 传动 ， 设 计 成 电动 机
不 停止 转动 而 仍 能 随时 起 动 和 停止 的 控制 电路 。
使 用 实例
料 斗 激 振 器 。
其 ®E
L. 使 用 安全 销 时 要 有 备件 。
2 应 经 常 检查 减 束 器 的 润滑 情况 。
3. 参阅 附录 一 第 1 类 控制 回路 。
