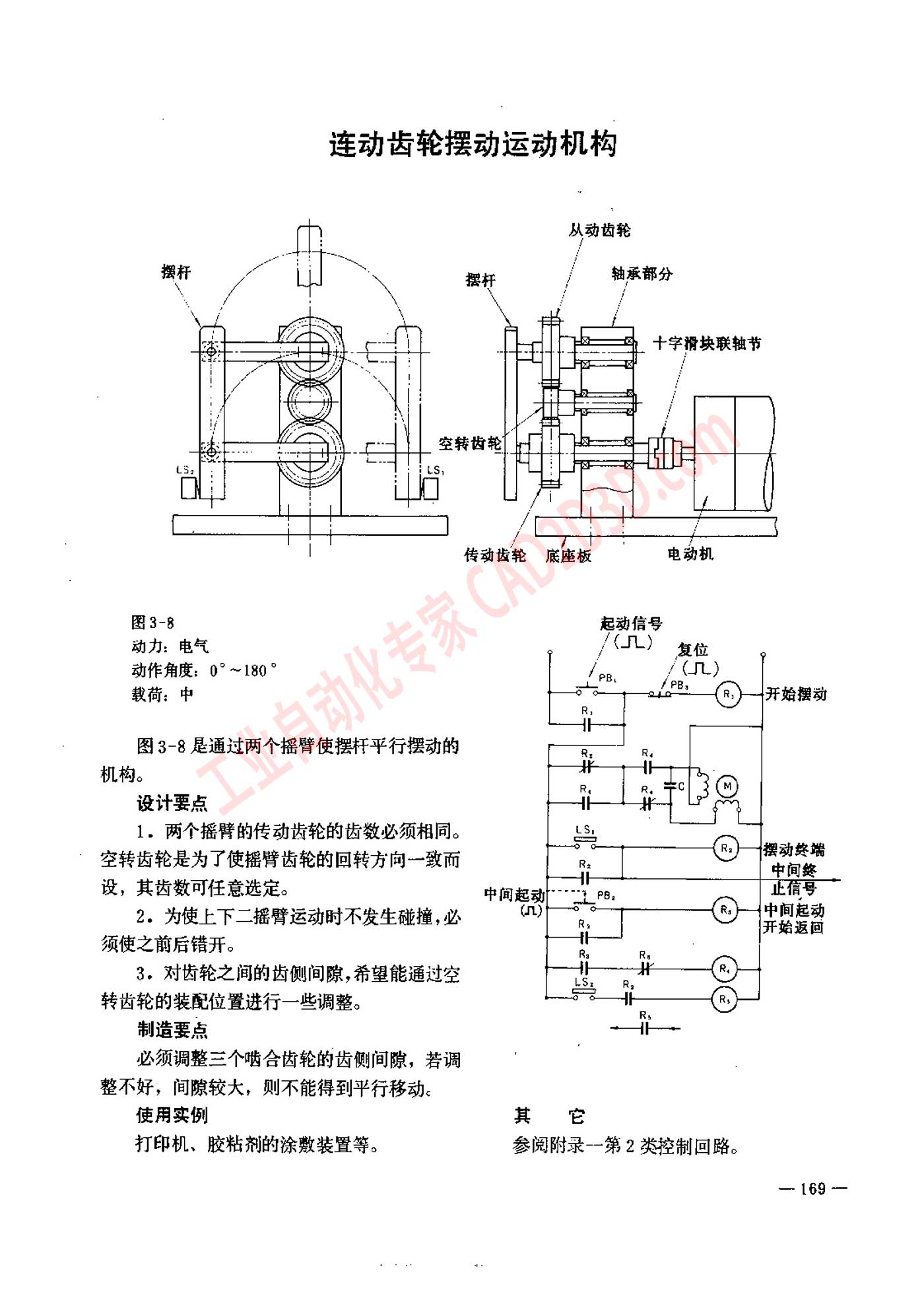

连 动 齿轮 摆动 运动 机 构 图 3-8 动力 : 电气 动作 角度 ，0" ~180 载荷 ， 中 图 3-8 图 通过 两 个 摇 辟 使 摆 杆 平行 摆动 的 机 构 。 设计 要 点 1. 两 个 摇 辟 的 传动 齿轮 的 齿 数 必须 相同 。 空转 齿轮 是 为 了 使 摇 臂 齿轮 的 回转 方向 一 致 而 设 ， 其 此 数 可 任意 选 定 。 2。 为 使 F 下 二 播 辟 运 动 时 不 发 生 碰 撞 , 必 须 使 之 前 后 错开 。 3。 对 齿轮 之 间 的 齿 侧 间 际 ,希望 能 通过 空 转 汕 轮 的 装配 位 置 进行 一 些 调整 。 制造 要 点 必须 调整 三 个 唉 合 齿 轮 的 齿 侧 间 阶 ， 车 调 整 不 好 ， 间 辽 较 大 ， 岂 不 能 得 到 平行 移动 。 使 用 实例 打印 机 、 胶 粘 剂 的 涂 数 装置 等 。 从 动 礁 轮 六 轴承 部 分 十 字 滑 块 联 轴 节 电动 机 中 间 起 动 | 一 CU 其 参阅 附录 一 第 2 类 控制 回 略 。 — 169 —
