气缸和凸轮摆动运动机构

气缸和凸轮摆动运动机构

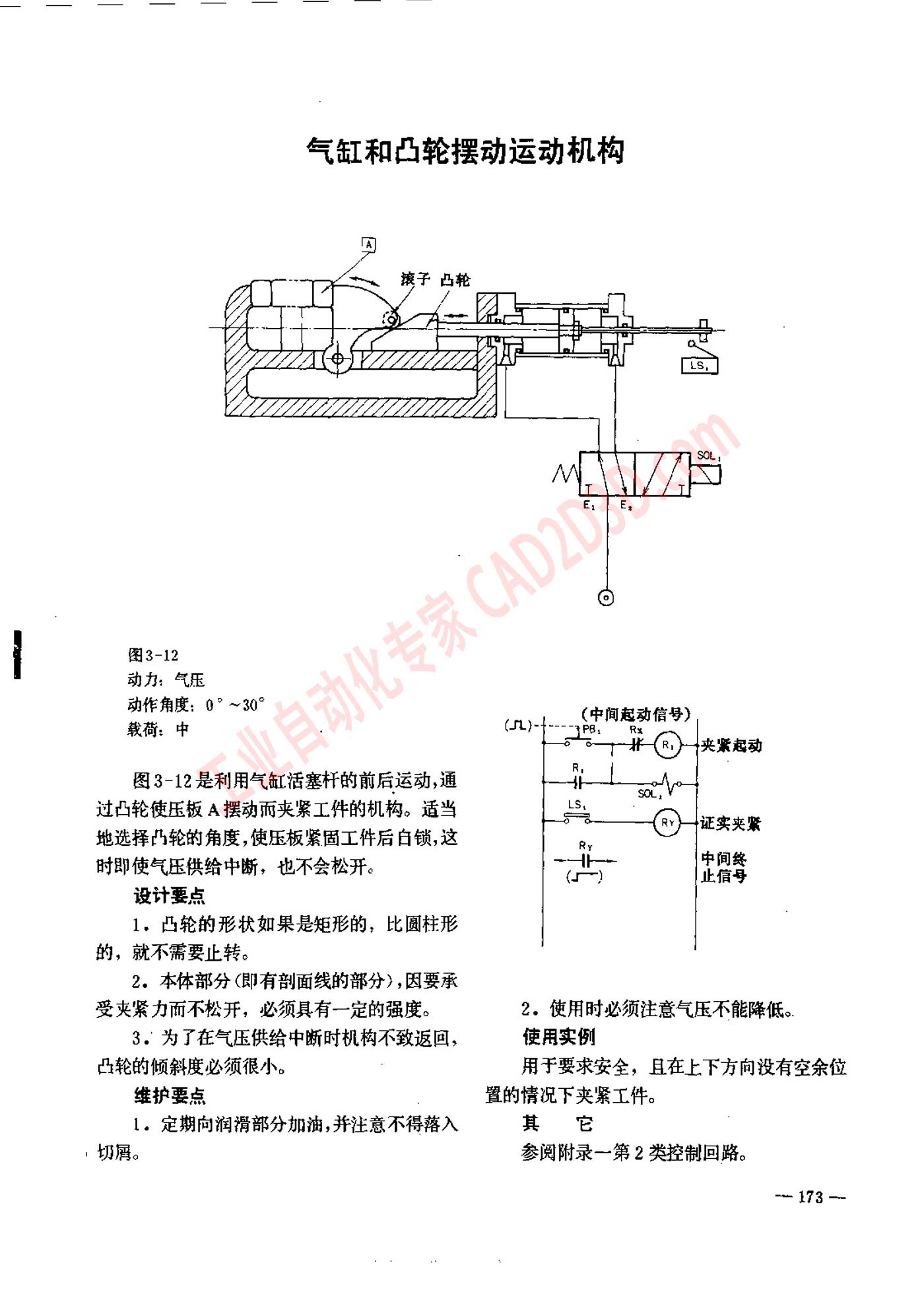

气缸 和 凸轮 摆动 运动 机 构 图 3-12 ;i K& 动作 角度 ,0" ~30” 载荷 : 中 图 3-12 是 利用 气缸 活塞 村 的 前 后 运动 , 通 过 凸轮 使 压 板 A 摆 动 而 夹 紧 工 件 的 机 构 。 适 当 地 选择 凸轮 的 角度 ,使 压板 紧 因 工件 后 白 锁 , 这 时 即使 气压 供给 中 断 , 也 不 会 松 开 。 设计 要 点 1, 凸轮 的 形状 如 果 是 矩形 的 , 比 圆柱 形 的 , 就 不 需要 止 转 。 2. 本 体 部 分 ( 即 有 剖面 线 的 部 分 , 因 要 承 受 来 紧 力 而 不 松 开 , 必 须 具 有 一 定 的 强度 。 3.。 为 了 在 气压 供给 中 断 时 机 构 不 致 返回 , 曙 轮 的 倾斜 度 必须 很 小 。 ae 。 定 期 向 润滑 部 分 加 油 , 并 注意 不 得 落 入 ,5 2. 使 用 时 必须 注意 气压 不 能 降低 。 使 用 实例 用 于 要 求 安全 , 且 在 上 下 方向 没有 空余 位 BB T IR L. 其 它 参阅 附录 一 第 2 类 控制 回路 。 一 173 一
