凸轮和杠杆摆动运动机构
凸轮 和 杠杆 摆动 运动 机 构

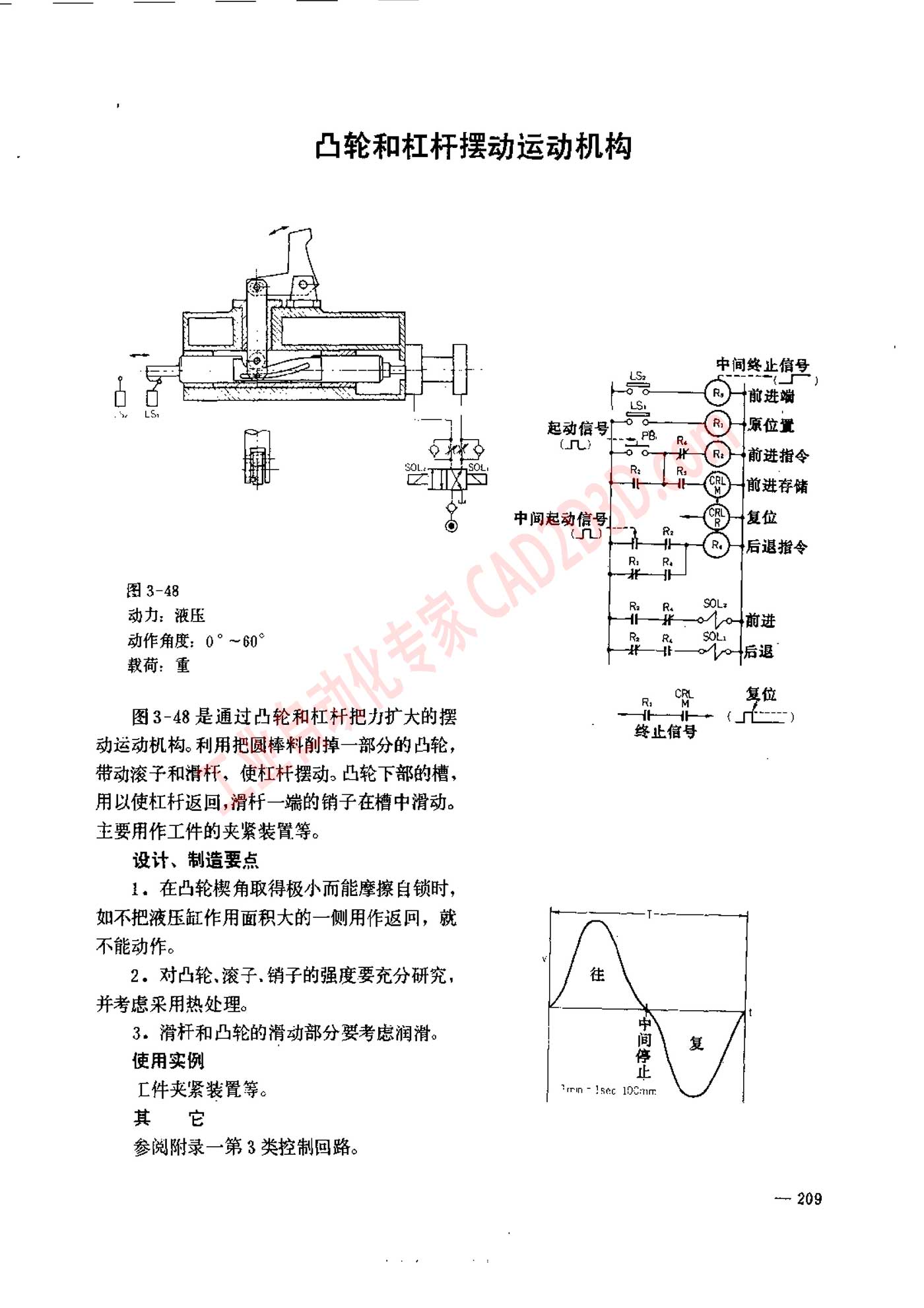

图 3-48
动力 : 液压
动作 角度 : 0” ~60”
载荷 : 重
图 3-48 是 通过 凸轮 和 杠杆 把 力 扩 大 的 摆
动 运 动机 构 。 利用 把 匮 棒 料 前 掉 一 部 分 的 凸轮 ，
带动 滚 子 和 滑 杆 、 使 杠杆 摆动 。 凸轮 下 部 的 槽 ，
用 以 使 杠杆 返回 , 滑 杆 一 端的 销 子 在 槽 中 滑动 。
主要 用 作 工 件 的 夹 紧 装 展 等 。
设计 、 制 造 要 点
1 。 在 凸轮 攀 角 取得 极 小 而 能 摩擦 自 锁 时 ，
如 不 把 液压 征 作 用 面积 大 的 一 侧 用 作 返 同 ， 就
不 能 动作 。
2.。 对 凸轮 , 滚 子 . 销 子 的 强度 要 充分 研究 ，
并 考虑 采用 热处理 。
3. 消 村 和 症 轮 的 滑动 部 分 要 考虑 润滑 。 间
停
使 用 实例 下
工件 夹 紧 装 置 等 。 rm - lsec 1Dcmm
其 它
参阅 附录 一 第 3 类 控制 回路 。
一 209
