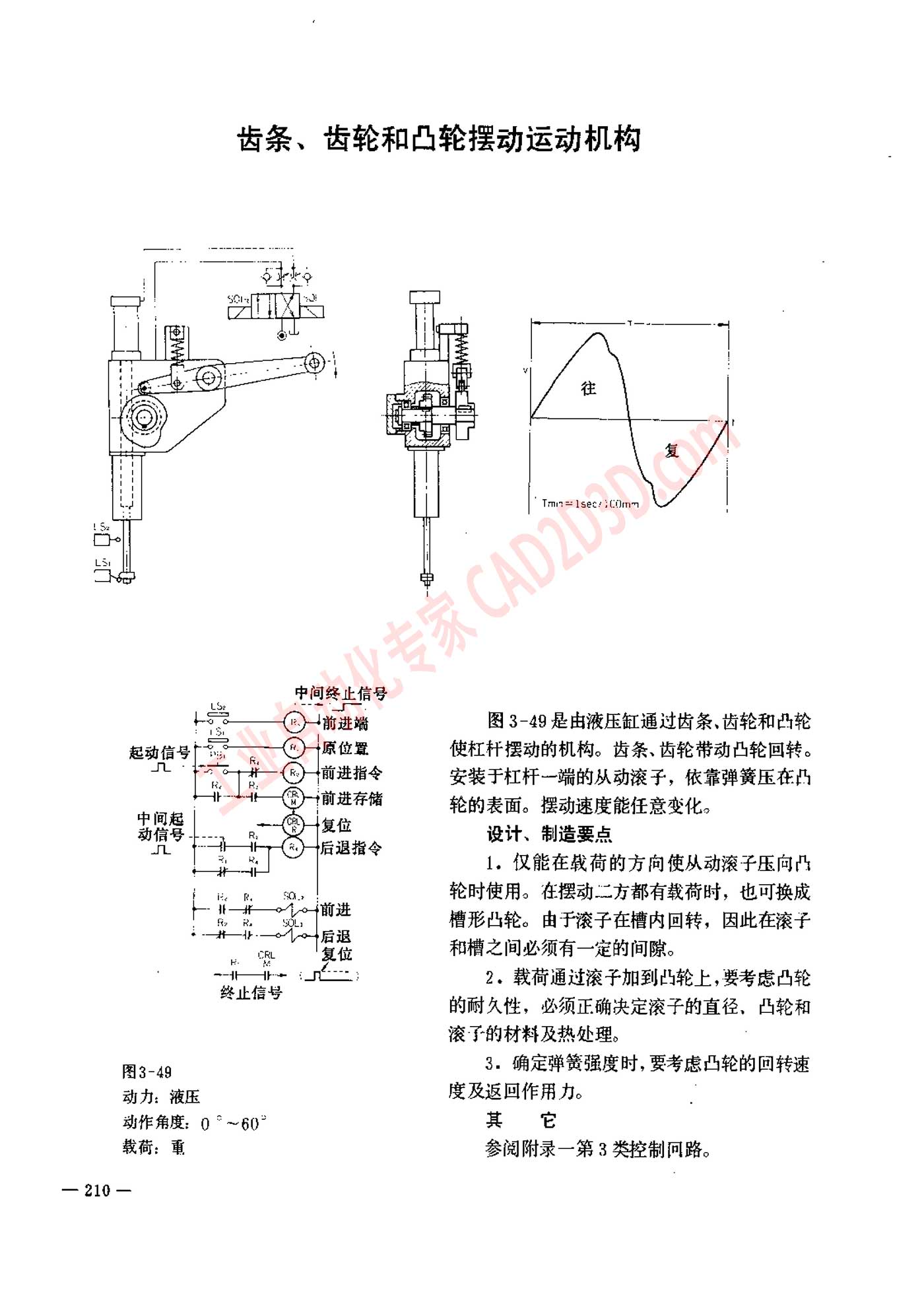

齿 条 、 齿 轮 和 凸轮 摆动 运动 机 构 . 中 间 终 上 信号 上 5 人 (前 网 3-49 动力 :液压 动作 和 角度: 0 一 60” 载荷 重 一 210 一 ”Tma=lses'iC0mm 图 3-49 是 由 液压 缸 通 过 齿 条 ,齿轮 和 凸轮 使 杠杆 摆动 的 机 构 。 睦 条、 齿轮 带动 凸轮 回转 。 安装 于 杠杆 一 端的 从 动 滚 子 ， 依 靠 弹簧 压 在 凸 轮 的 表面 。 摆 动 速度 能 任意 变化 。 设计 、 制 造 要 点 1， 仅 能 在 载荷 的 方向 使 从 动 滚 子 压 向 心 轮 时 使 用 。 在 摆动 二 方 都 有 载荷 时 ， 也 可 换 成 槽 形 凸 轮 。 由 于 深 子 在 槽 内 回转 ， 因 此 在 滚 子 和 槽 之 间 必 须 有 一 定 的 间隙 。 2 .载荷 通过 滚 子 加 到 凸轮 上 ,要 考虑 凸轮 的 耐久 性， 必须 正确 决定 浪子 的 直径 ， 凸 轮 和 滚 子 的 材料 及 热处理 。 3. 确定 弹簧 强度 时 , 要 考虑 巴 轮 的 回转 速 度 及 返回 作用 力 。 其 它 参阅 附录 一 第 3 类 控制 回路 。
