调速凸轮任意变速摆动运动机构

调速凸轮任意变速摆动运动机构

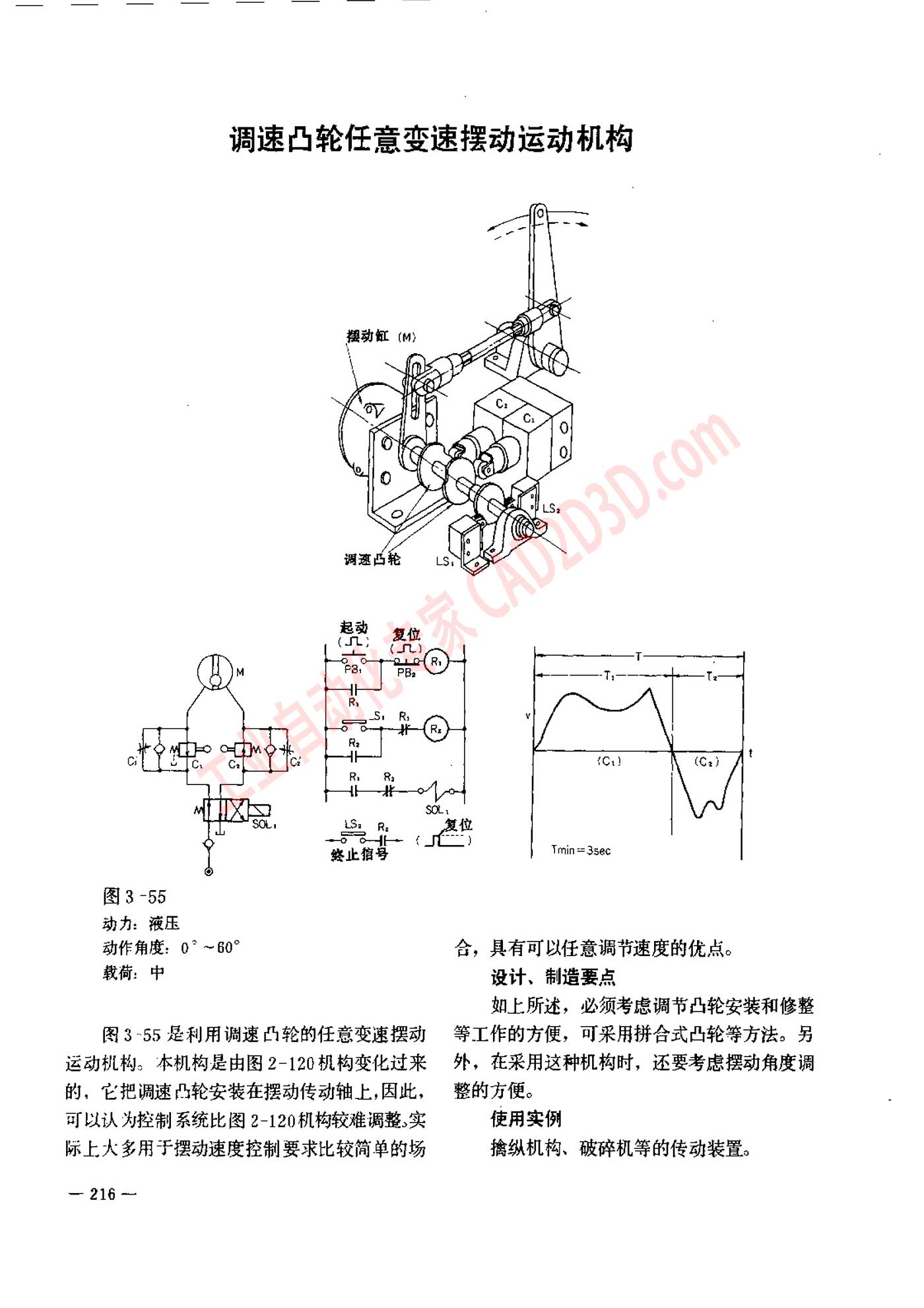

调 速 凸轮 任意 变速 摆动 运动 机 构 图 3 -55 Hh: BE 动作 角度 :, 0” ~60” 载荷 : 中 图 3-55 是 利用 调 速 凸轮 的 任意 变速 摆动 运动 机 构 。 本 机 构 是 由 图 2-120 机 构 变 化 过 来 的 , 它 把 调 速 凸 轮 安 装 在 摆动 传动 轴 上 ,因此 , 可 以 认为 控制 系统 比 图 2-120 机 构 较 难 调 整 , 实 际 上 大 多 用 于 摆动 速度 控制 要 求 比 较 简单 的 场 — 216 — Trmin=3sec 含 , 具 有 可 以 任意 调节 速度 的 优点 。 设计 、 制 造 要 点 如 上 所 述 , 必 须 考虑 调节 凸轮 安装 和 修整 等 工作 的 方便 , 可 采用 拼合 式 凸轮 等 方法 。 另 外 , 在 采用 这 种 机 构 时 , 还 要 考虑 摆动 角度 调 整 的 方便 。 使 用 实例 擒 纵 机 构 、 破 碎 机 等 的 传动 装置 。
