摆动缸和扇形齿轮等速摆动运动机构
摆动 缸 和 扇形 齿轮 等 速 摆动 运动 机 构
Tmin =3sec

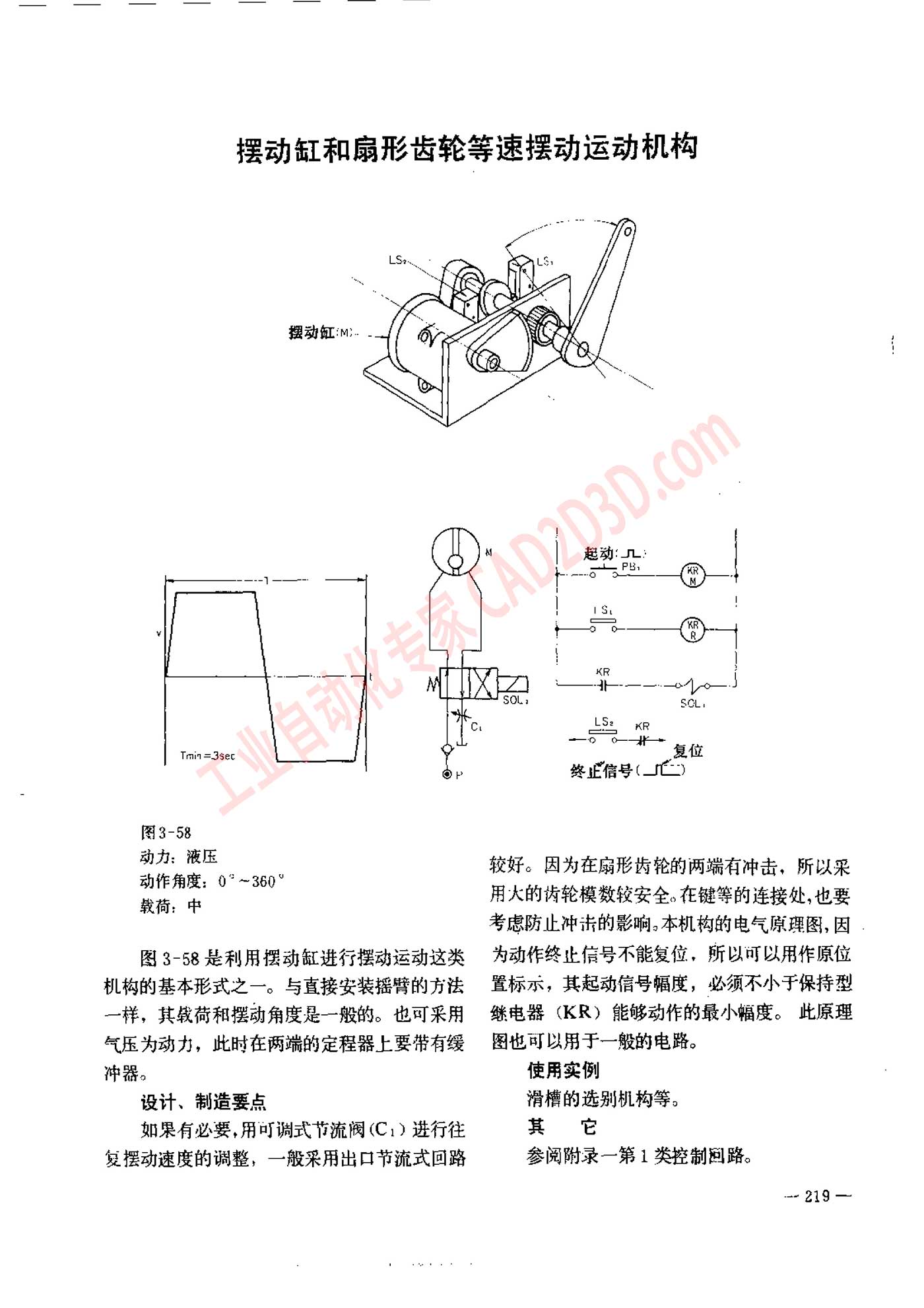

图 3-58
动力 : 液压
动作 角度 : 0 ~360"
载荷 : 中
图 3-58 是 利用 摆动 仙 进 行 摆动 运动 这 类
机 梅 的 基本 形式 之 一 。 与 直接 安装 手臂 的 方法
一 样 ， 其 载荷 和 摊 动 角度 是 一 般 的 。 也 可 采用
气压 为 动力 ， 此 时 在 两 端的 定 程 器 上 要 带 有 组
冲 器 。
设计 、 制 造 要 点
如 果 有 必要 ,用 可 调式 节 流 阀 (C:) 进行 往
复 摆 动 速度 的 调整 ， 一 般 采 用 出 口 节 流 式 回路
Y
全
9
i 1 S0
一 @-
{
. KR 3
g — o o]
SCL，
L3R
一 ”复位
iRt
it BhERREROERaME, LR
用 大 的 此 轮 模 数 较 安 全 . 在 键 等 的 连接 处 ,也 要
考虑 防止 部 讲 的 影响 。 本 机 构 的 电气 康 理 图 , 因
为 动作 终 灶 信号 不 能 复位 ， 所 以 可 以 用 作 原 位
置 标 入 ， 其 起 动 信号 幅度 ， 必 须 不 小 于 保持 型
继电器 〈KR) 能 够 动作 的 最 小 幅度 。 此 原理
图 也 可 以 用 于 一 般 的 电路 。
使 用 实例
消 槽 的 选 别 机 构 等 。
其 它
参阅 附录 一 第 1 类 控制 回路 。
