凸轮摆动运动机构
凸轮 摆动 运动 机 构
直接 连接 带 减
- BRI
任意 形状 凸轮
凸轮 从
图 3-60
动力 : 电气
动作 角度: 0 ~30?
2 B

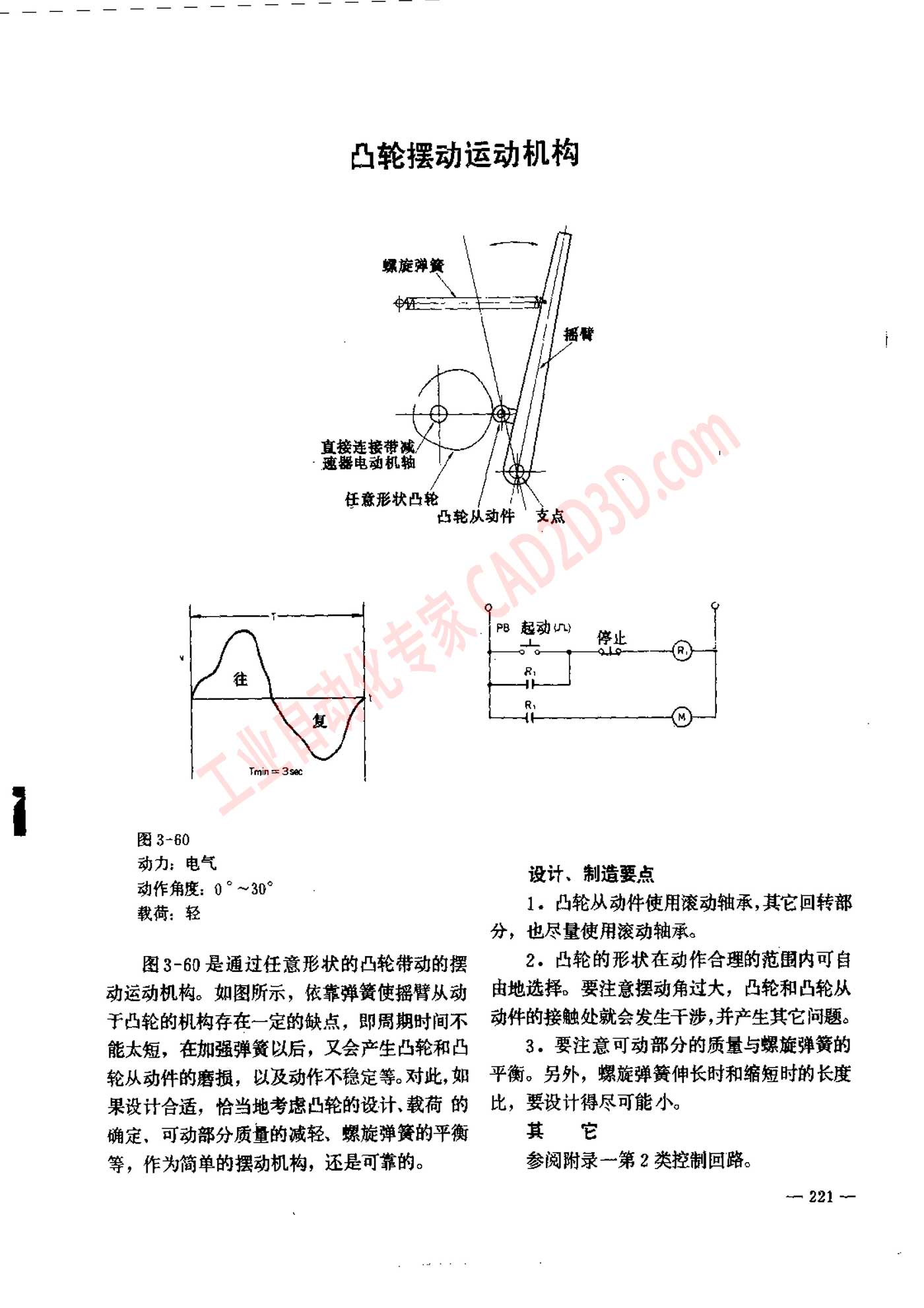

图 3-60 是 通过 任意 形状 的 凸轮 带动 的 摆
动 运动 机 构 。 如 图 所 示 ， 依 靠 弹簧 使 扬 臂 从 动
王 凸 轮 的 机 构 看 在 一 定 的 缺点 ， 即 赔 期 时 间 不
能 太 短 ， 在 加 强 弹簧 以 后 ， 又 会 产生 凸轮 种
轮 从 动 件 的 磨损 ， 以 及 动作 不 稳定 等 对 此 , 如
果 设计 合适 ， 恰 当地 考虑 凸轮 的 设计 ,载荷 的
确定 ， 可 动 部 分 质量 的 减轻 、 螺 旋 弹 簧 的 平衡
等 ， 作 为 简单 的 摆动 机 构 ， 还 是 可 靠 的 。
=R
设计 、 制 造 要 点
1. 山 轮 从 动 件 使 用 滚动 轴承 , 其 它 回转 部
分 ， 也 尽量 使 用 滚动 轴承 。
2. 凸轮 的 形状 在 动作 合理 的 范 惫 内 可 自
由 地 选择 。 要 注意 摆动 角 过 大 ， 凸 轮 和 凸轮 从
动 件 的 接触 处 就 会 发 生 干 涉 ,并 产生 其 它 问 题 。
3。 要 注意 可 动 部 分 的 质量 与 螺旋 弹簧 的
平衡 。 另 外 ， 螺 旋 弹 簧 伸 长 时 和 缩短 时 的 长 度
比 ， 要 设计 得 尽 可 能 小 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
一 221 一
