三角凸轮快速返回摆动运动机构
三 角 凸 轮 快速 返回 摆动 运动 机 构

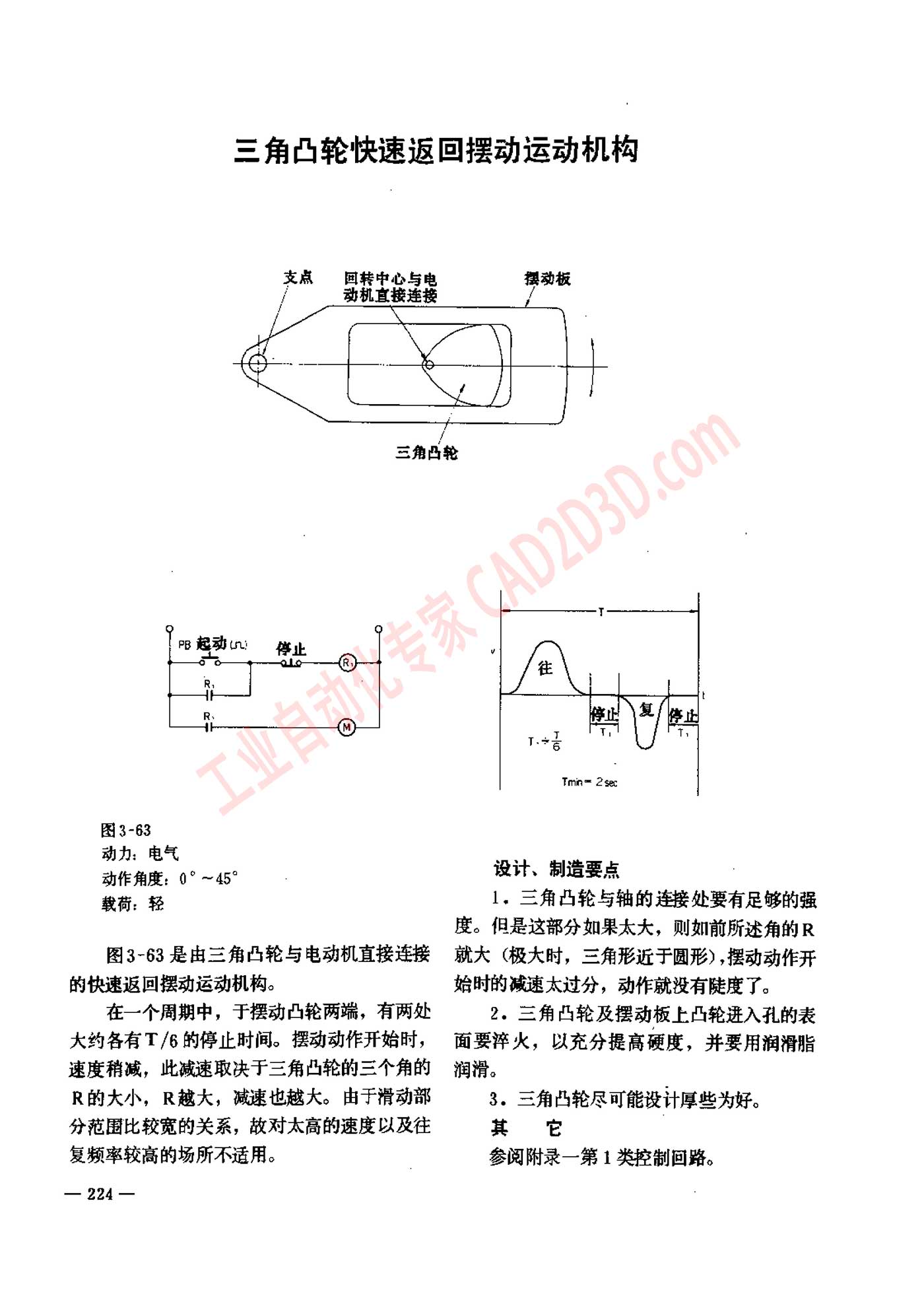

图 3-63
动力 ， 电气
动作 角度 :0 " 一 45”
载荷 : 轻
图 3-63 是 由 三 角 凸 轮 与 电动 机 直接 连接
的 快速 返回 摆动 运动 机 构 。
在 一 个 周期 中 ， 于 摆动 凸轮 两 庙 ， 有 两 处
大 约 各 有 T/6 的 停止 时 间 。 摆 动 动作 开始 时 ，
速度 稍 减 ， 此 减速 取决 于 三 角 凸 轮 的 三 个 角 的
R 的 大 小 ，R 越 大 ， 减 速 也 越 大 。 由 于 滑动 部
分 范围 比较 宽 的 关系 ， 故 对 太 高 的 速度 以 及 往
复 频率 较 高 的 场所 不 适用 。
— 224 —
Tmin= 2sec
设计 、 制 造 要 点
L. 三 角 凸 轮 与 轴 的 连接 处 要 有 足够 的 强
度 。 但 是 这 部 分 如 果 太 大 ， 则 如 前 所 述 角 的 R
就 大 ( 极 大 时 ， 三 角形 近 于 圆 形 ) ,摆动 动作 开
始 时 的 减速 太 过 分 ， 动 作 就 没有 陡 度 了 。
2。 三 角 凸 轮 及 摆动 板 上 凸轮 进入 孔 的 表
面 要 淳 火 ， 以 充分 提高 硬度 ， 并 要 用 润滑 脂
润滑 。
3.。 三 角 凸 轮 尽 可 能 设计 厚 些 为 好 。
其 它
参阅 附录 一 第 1 类 控制 回路 。
