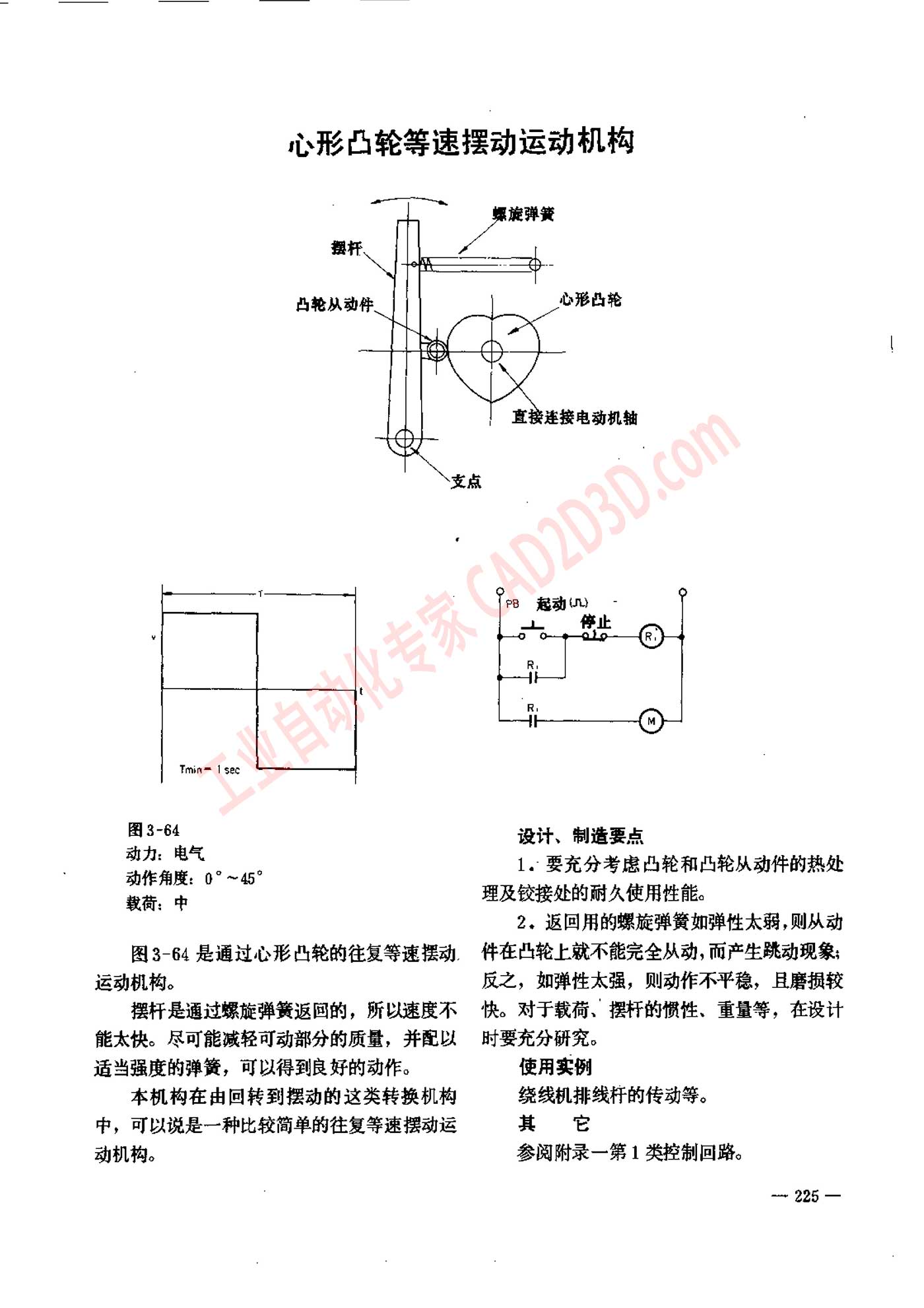

心形凸轮等速摆动运动机构
心 形 凸 轮 等 速 摆动 运动 机 构
Tmin 1sec
图 3-64
动力 : 电气
动作 角度 : 0" ~4”
载荷 : 中
图 3-64 是 通过 心 形 凸轮 的 往复 等 速 摆动 .
运动 机 构 。
摆 杆 是 通过 螺旋 弹簧 返回 的 ， 所 以 速度 不
能 太 快 。 尽 可 能 减轻 可 动 部 分 的 质量 ， 并 配 以
适当 强度 的 弹簧 ， 可 以 得 到 良好 的 动作 。
本 机 构 在 由 回转 到 摆动 的 这 类 转换 机 构
中 ， 可 以 说 是 一 种 比较 简单 的 往复 等 速 摆动 运
动机 构 。
设计 、 制 造 要 点
1. 要 充分 考虑 凸轮 和 凸轮 从 动 件 的 热 处
理 及 铵 接 处 的 耐久 使 用 性 能 。
2. 返回 用 的 螺旋 弹簧 如 弹性 太 弱 , 则 从 动
件 在 凸轮 上 就 不 能 完全 从 动 , 而 产生 跳动 现象
反之 ， 如 弹性 太 强 ， 则 动作 不 平稳 ， 且 磨损 较
快 。 对 于 载荷 、 摆 杆 的 惯性 、 重 量 等 ， 在 设计
时 要 充分 研究 。
使 用 实例
绕 线 机 排 线 杆 的 传动 等 。
¥ €
参阅 附录 一 第 1 类 控制 回路 。
- 225 —
