7. 命 令 行 工 具 B-83304CM/04

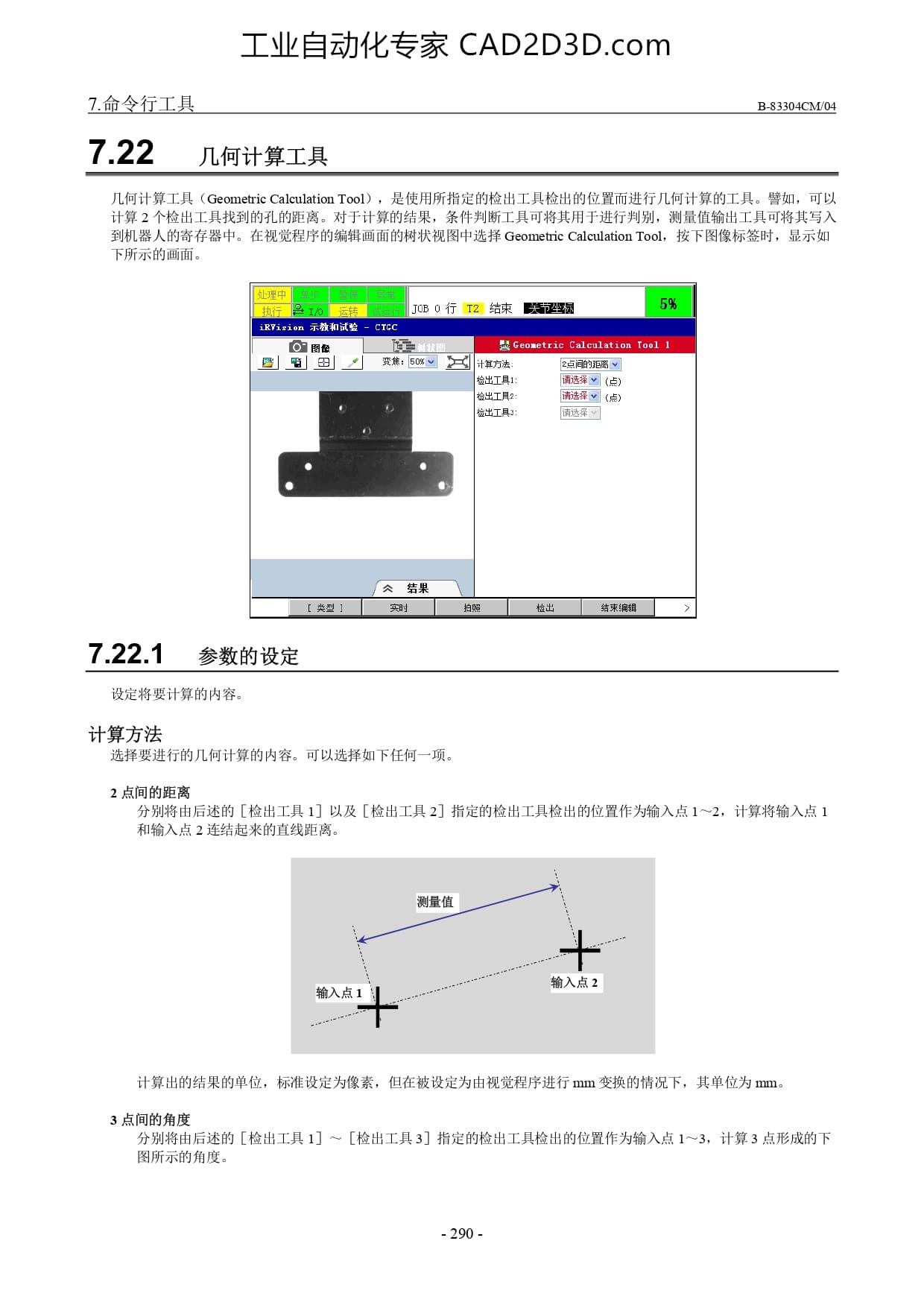

7.22 几何 计算 工具
几何 计算 工具 〔Geometric Caleulation Tool) ， 是 使 用 所 指定 的 检 出 工具 检 出 的 位 置 而 几何 计算 的 工具 。 警 如 ， 可 忆
计算 2 个 检 出 工 到 的 孔 的 距离 。 对 于 计算 的 结果 ， 条 件 判 断 工 具 可 将 其 用 于 进行 判别 ， 测 量 值 输出 工具 可
到 机 器 人 名 。 在 视觉 程序 的 编辑 画面 的 树 状 视 图 中 选择 Geometric Calculation Tool， 按 下 图 像 标 签 时 ，
下 所 示 的 画面 。
JaB 0 4T T2 i EESEEEE
% Geonotric Calculation Taol 1
[类 型 1 0 £ fli S >
7.22.1 ”参数 的 设 定
设 定 将 要 计算 的 内 容 。
计算 方法
选择 要 进行 的 几何 计算 的 内 容 。 可 以 选择 如 下 任何 一 项 。
2 点 间 的 距离
分 别 将 由 后 述 的 [ 检 出 工具 1] 以 及 [ 检 出 工具 2] 指定 的 检 出 工具 检 出 的 位 置 作为 输入 点 1 一 2， 计 算 将 输入 点 1
和 输入 点 2 连结 起 来 的 直线 距离 。
计算 出 的 结果 的 单位 ， 标 准 详
:为 像素 ， 但 在 被 设 定 为 由 视觉 程序 进行 mm 变换 的 情况 下 ， 其 单位 为 mme。
3 点 间 的 角度
分 别 将
图 所 示 的 角度 。
[ 检 出 工具 1] 一 [ 检 出 工具 3] 指定 的 检 出 工具 检 出 的 位 置 作为 输入 点 1 一 3， 计 算 3 点 形成 的 下
-290 -
