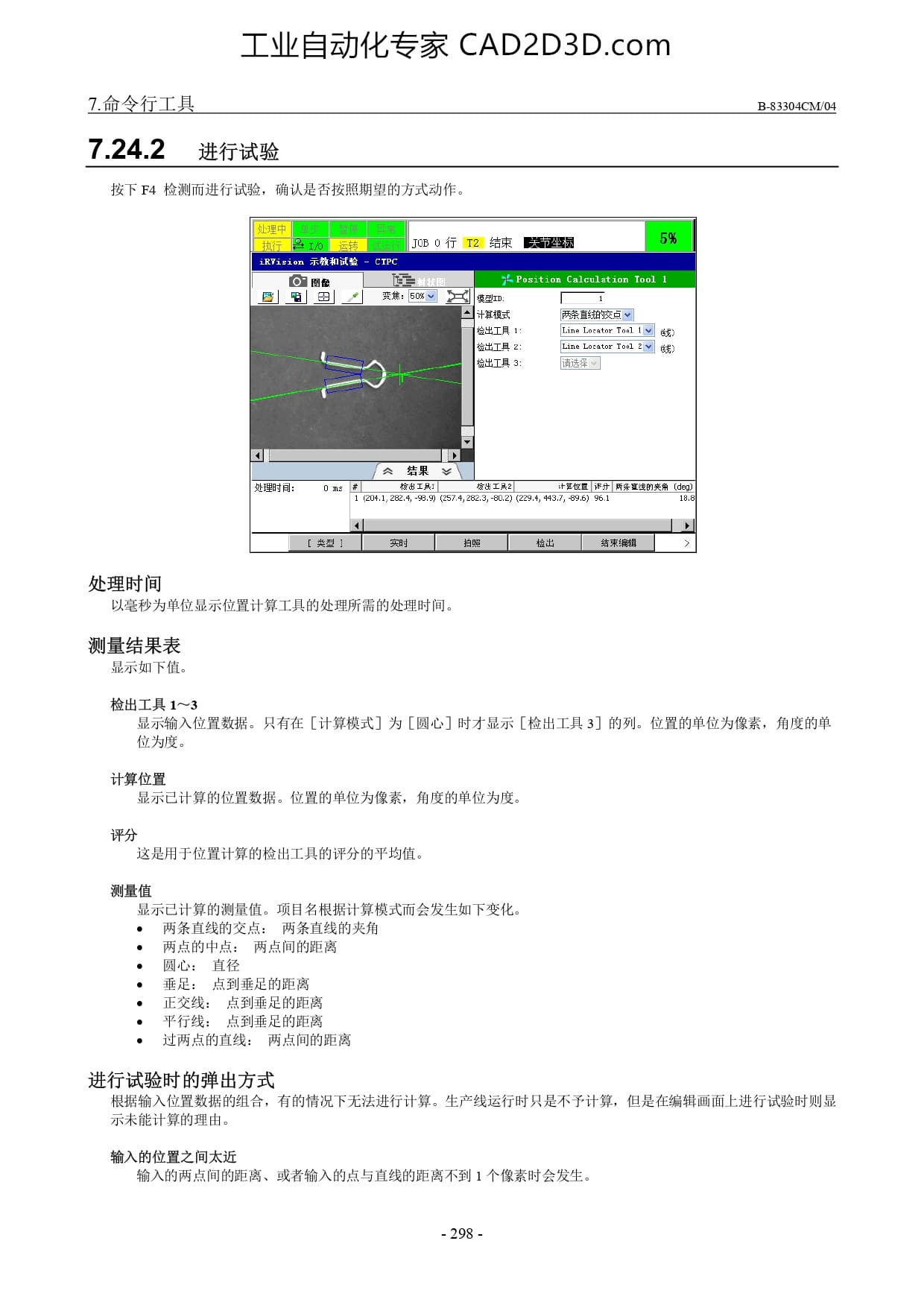

7. 命 令 行 工 具 B-83304CM/04
7.24.2 ”进行 试验
按 下 F4 检测 而 进行 试验 ， 确 认 是 否 按照 期 望 的 方式 动作 。
处 理 时 间 : Das ¥ BYTE FHTAZ EE || AR EnER (G0
1 208.1, 2624, 98.9) (2574, 262.3, 902) (2294, 37, 595) %61 18|
Ca =1 >
处 理 时 间
以 毫秒 为 单位 显示 位 置 计算 工具 的 处 理 所 需 的 处 理 时 间 。
测量 结果 表
显示 如 下 值
检 出 工具 1 一 3
显示 和 输入 位 置 数据 。 只 有 在 【计算 模式 ] 为 [圆心 ] 时 才 显 示 [ 检 出 工具 3] 的 列 。 位 置 的 单位 为 像素 ， 角 度 的 单
度 。
计算 位 置
显示 已 计算 的 位 置 数据 。 位 置 的 单位 为 像素 ， 角 度 的 单位 为 度 。
评分
这 是 用 于 位 置 计算 的 检 出 工具 的 评分 的 平均 值 。
测量 值
显示 已 计算 的 测量 值 。 项 目 名 根据 计算 模式 而 会 发 生 如 下 变化 。
两 条 直线 的 来 角
点 间 的 距离
点 间 的 距离
进行 试验 时 的 弹出 方式
根据 输入 位 置 数据 的 组 合 ， 有 的 情况 下 无 法 进行 计算 。 生 产 线 运行 时 只 是 不 子 计算 ， 但 是 在 编辑 画面 上 进行 试验 时 则 显
示 未 能 计算 的 理由 。
输入 的 位 置 之 间 太 近
输入 的 两 点 间 的 距离 、 或 者 输入 的 点 与 直线 的 距离 不 到 1 个 像素 时 会 发 生 。
-298 -
