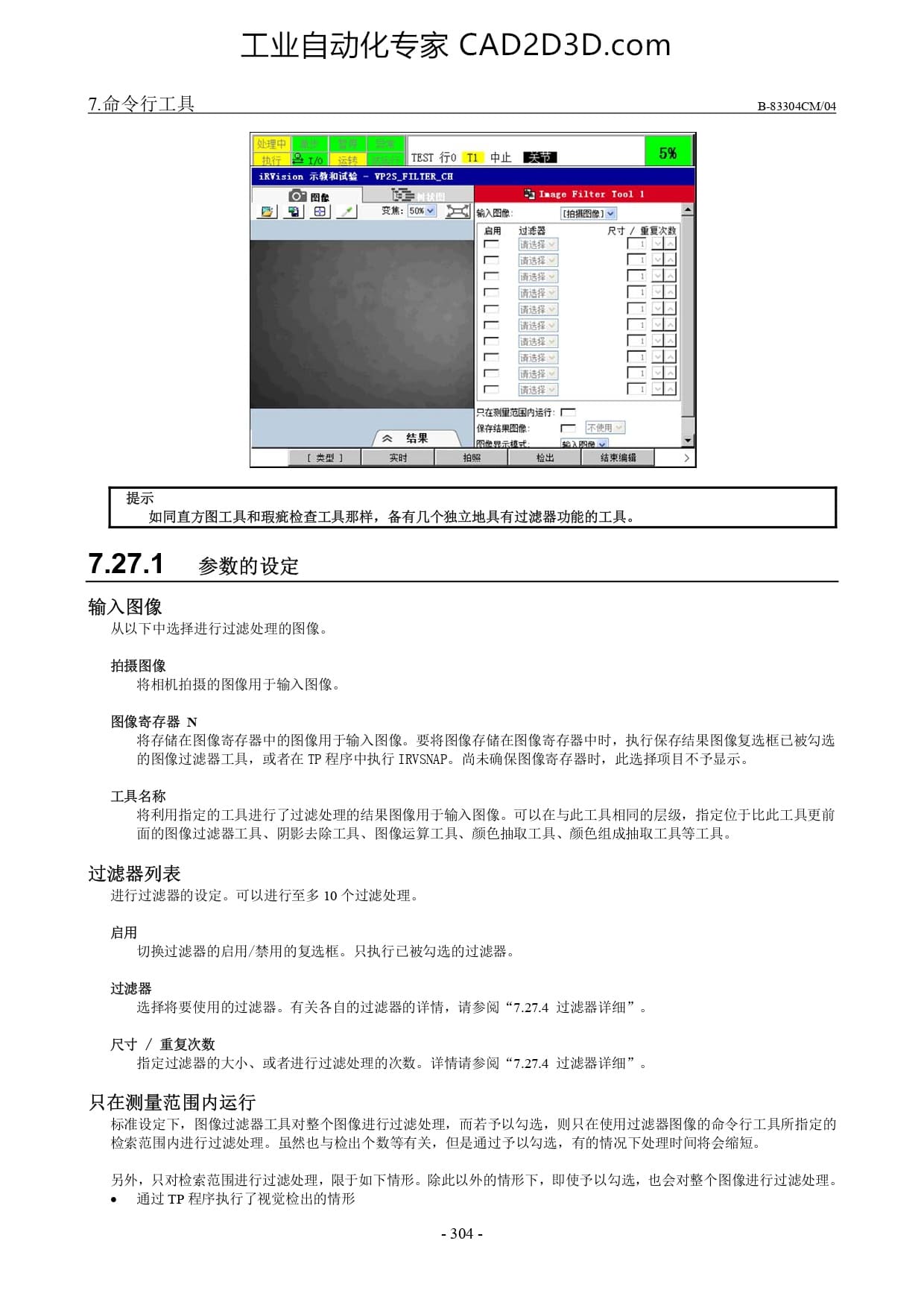

7. 命 令 行 工 具 B-83304CM/04
7.27.1 ”参数 的 设 定
输入 图 像
从 以 下 中 选择 进行 过 滤 处 理 的 图 像 。
拍摄 图 像
将 相机 拍摄 的 图 像 用 于 输入 图 像 。
图 像 寄 存 器 N
将 存储 在 图 像 寄存 器 中 的 图 像 用 于 输入 图 像 。 要 将 图 像 存 储 在 图 像 寄 存 器 中 时 , 执 行 保存 结果 图 像 复 选 框 已 被 匀 选
的 图 像 过 滤器 工具 , 或 者 在 TP 程序 中 执行 IRVSNAP。 尚 未 确保 图 像 寄存 器 时 , 此 选择 项 目 不 予 显示 。
工具 名 称
将 利用 指定 的 工具 进 和 虑 处 理 的 结果 图 像 用 于 输入 图 像 。 可 以 在 与 此 工具 相同 的 层级 , 指 定位 于 比 此 工具 更 前
面 的 图 像 过 滤器 工具 、 阴 影 去 除 工具 、 图 像 运 算 工 具 、 颜 色 抽取 工具 、 颜 色 组 成 抽取 工具 等 工具 。
过 滤器 列表
进行 过 滤器 的 设 定 。 可 以 进行 至 多 10 个 过 滤 处 理 。
启用
切换 过 滤器 的 启用 /禁用 的 复 选 框 。 只 执行 已 被 色 选 的 过 滤器 。
过 滤器
选择 将 要 使 用 的 过 滤器 。 有 关 各 自 的 过 滤器 的 详情 , 请 参阅 “7.27.4 过 滤器 详细 ”。
尺寸 / 重复 次 数
滤器 的 大 小 、 或 者 进
[ 滤 处 理 的 次 数 。 详 情 请 参阅 “7.27.4 过 滤器 详细 ”-。
器 工具 对 整个 图 像 进行 过 滤 处 理 , 而 若 了 予以 勾 选 , 则 只 在 使 用 过 滤器 图 像 的 命令 行 工具 所 指定 的
处 理 。 虽 然 也 与 检 出 个 数 等 有 关 , 但 是 通过 了 予以 勾 选 , 有 的 情况 下 处 理 时 间 将 会 缩短 。
另外 , 只 对 检索 范围 进行 过 滤 处 理 , 限 于 如 下 情形 。 除 此 以 外 的 情形 下 , 即 使 予以 勾 选 , 也 会 对 整个 图 像 进 行 过 滤 处 理 。
。 ”通过 TP 程序 执行 了 视觉 检 出 的 情形
