B-83304CM/04

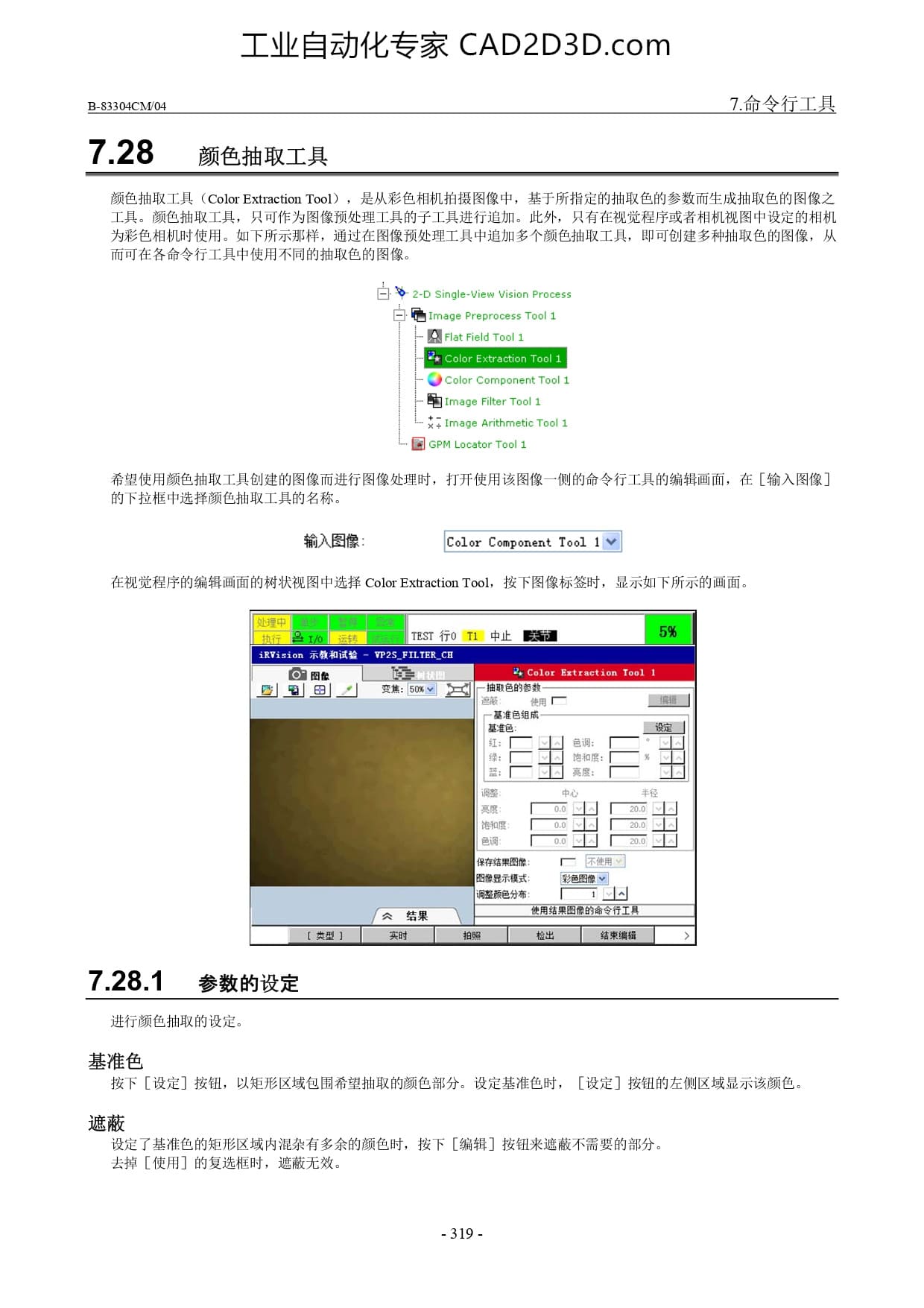

7.28 。 颜色 抽取 工具
颜色 抽取 工具 〈Color Extraction Tool) ， 是 从 彩色 相机 拍摄 图 像 中 ， 基 于 所 挂 抽取 色 的 参数 而 生成 抽取 色 的 图 像 之
。 颜 色 抽取 工具 ， 只 可 作为 图 像 预 处 理工 具 的 子 工具 进行 追加 。 此 外 ， 只 有 在 视觉 程序 或 者 相机 视图 中 设 定 的 相机
为 彩色 相机 时 使 用 。 如 下 所 示 那 样 ， 通 过 在 图 像 预 处 理工 具 中 追加 多 个 颜色 抽取 工具 ， 即 可 创建 多 种 抽取 色 的 图 像 ， 从
而 可 在 各 命令 行 工具 中 使 用 不 同 的 抽取 色 的 图 像 。
[} ¥ 2-D single-view Vision Process
[=) W 1mage Preprocess Tool 1
- B Flat Field Tool 1
Q color component Toal 1
i~ BB mage Filter Tool 1
%3 Image Arithmetic Tool 1
~ [ GPM Locator Tool 1
希望 使 用 颜色 抽取 工具 创建 的 图 像 而 进行 图 像 处 理 时 ， 打 开 使 用 该 图 像 一 侧 的 命令 行 工具 的 编辑 画面 ， 在 【输入 图 像 ]
的 下 拉 框 中 选择 颜色 抽取 工具 的 名 称 。
输入 图 像 : Color Component Tool 1%
在 视觉 程序 的 编辑 画面 的 树 状 视图 中 选择 Color Extraction Tool， 按 下 图 像 标签 时 ， 显 示 如 下 所 示 的 画面 。
ERERES -
N e
7.28.1 ”参数 的 设 定
行 颜 色 抽取 的 设 定 。
进 :
基准 色
按 下 【[ 设 定 ] 按钮 ， 以 矩形 区 域 包围 希望 抽取 的 颜色 部 分 。 设 定 基准 色 时 ，【 设 定 ] 按钮 的 左 侧 区 域 显示 该 颜色 。
遮蔽
设 定 了 基准 色 的 矩形 区 域内 混杂 有 多 余 的 颜色 时 ， 按 下 [编辑 ] 按钮 来 遮蔽 不 需要 的 部 分 。
去 掉 [使 用 ] 的 复 选 框 时 ， 遮 南 无 效 。
-319 -
