车床动力卡盘利用楔形块机构，实现将横向拉伸的力转变成卡爪沿卡盘的径向力，从而实现卡紧工件的目的，车床自动装夹的卡盘基本上都是这种形式的卡盘，机床主轴后面有旋转液压缸，主轴前面固定三爪卡盘，中间通过拉杆连接。

三爪卡盘专题：https://www.cad2d3d.com/search.php?keywords=三爪

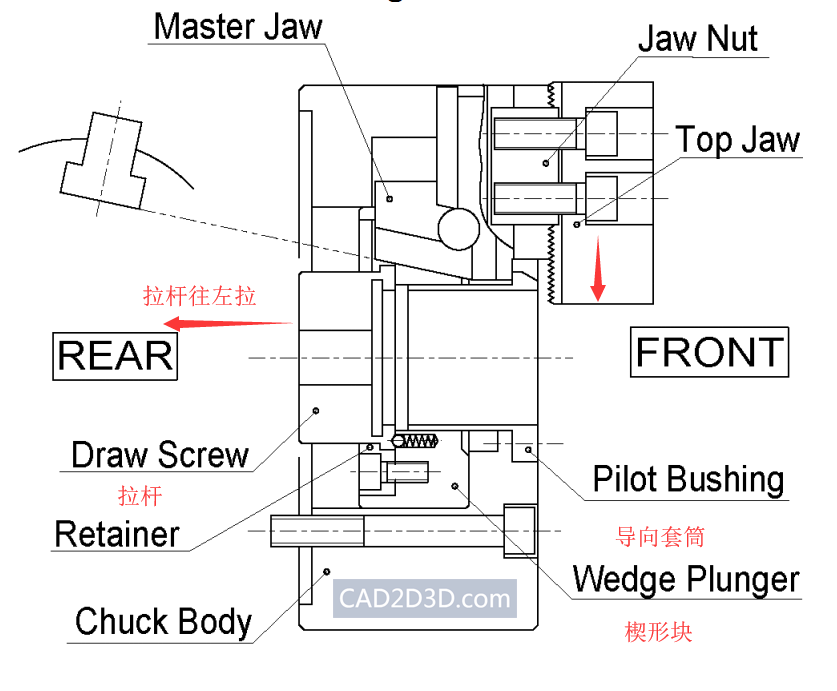

1. 内部结构图及原理

车床动力旋转三爪卡盘内部结构图 原理 连接方式 （自动装夹）

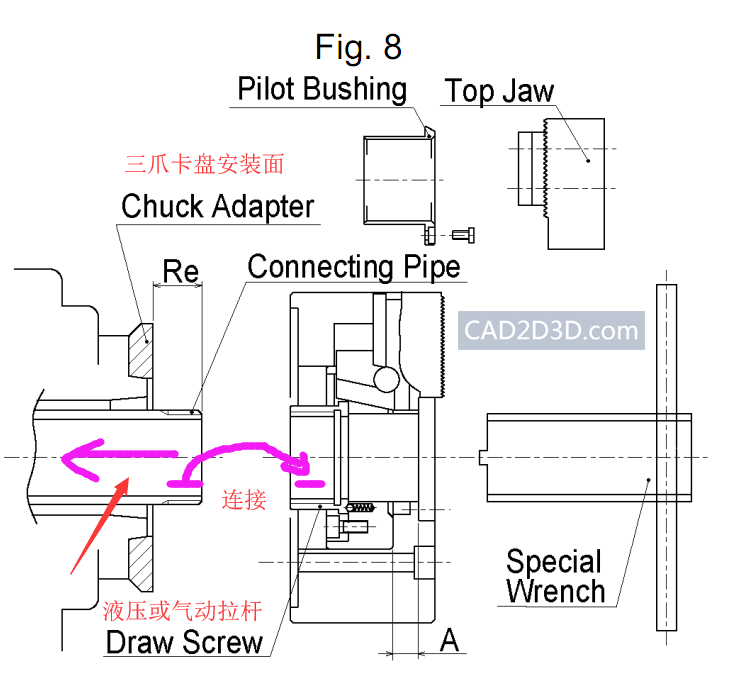

2. 安装示意图

车床动力旋转三爪卡盘内部结构图 原理 连接方式 （自动装夹）

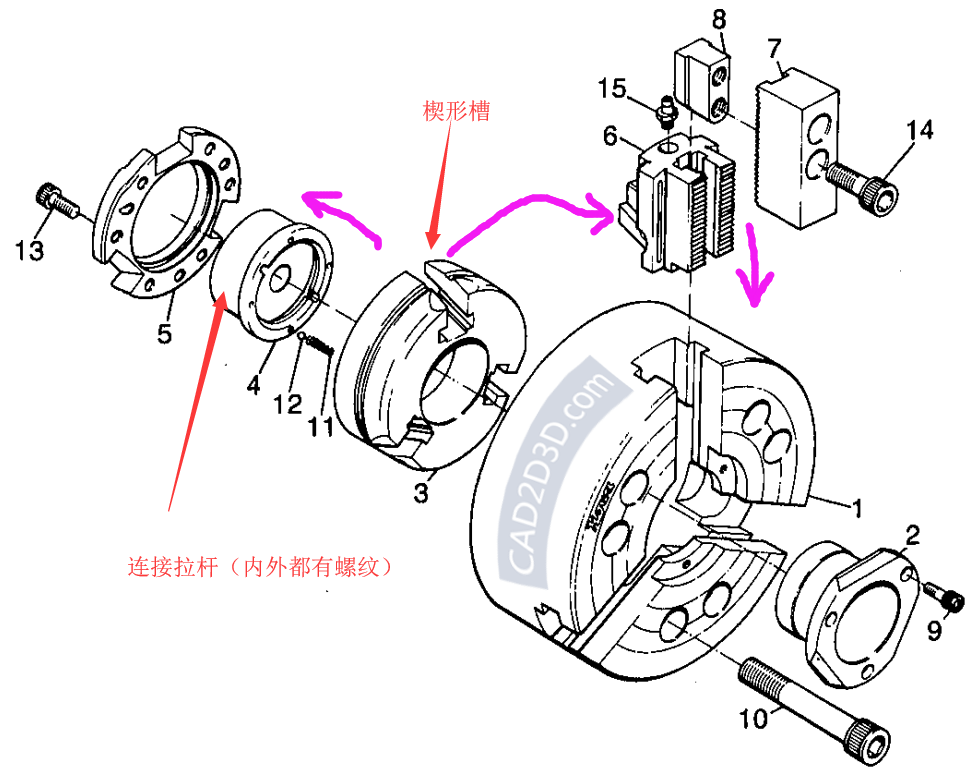

3. 零部件及装配图

车床动力旋转三爪卡盘内部结构图 原理 连接方式 （自动装夹）

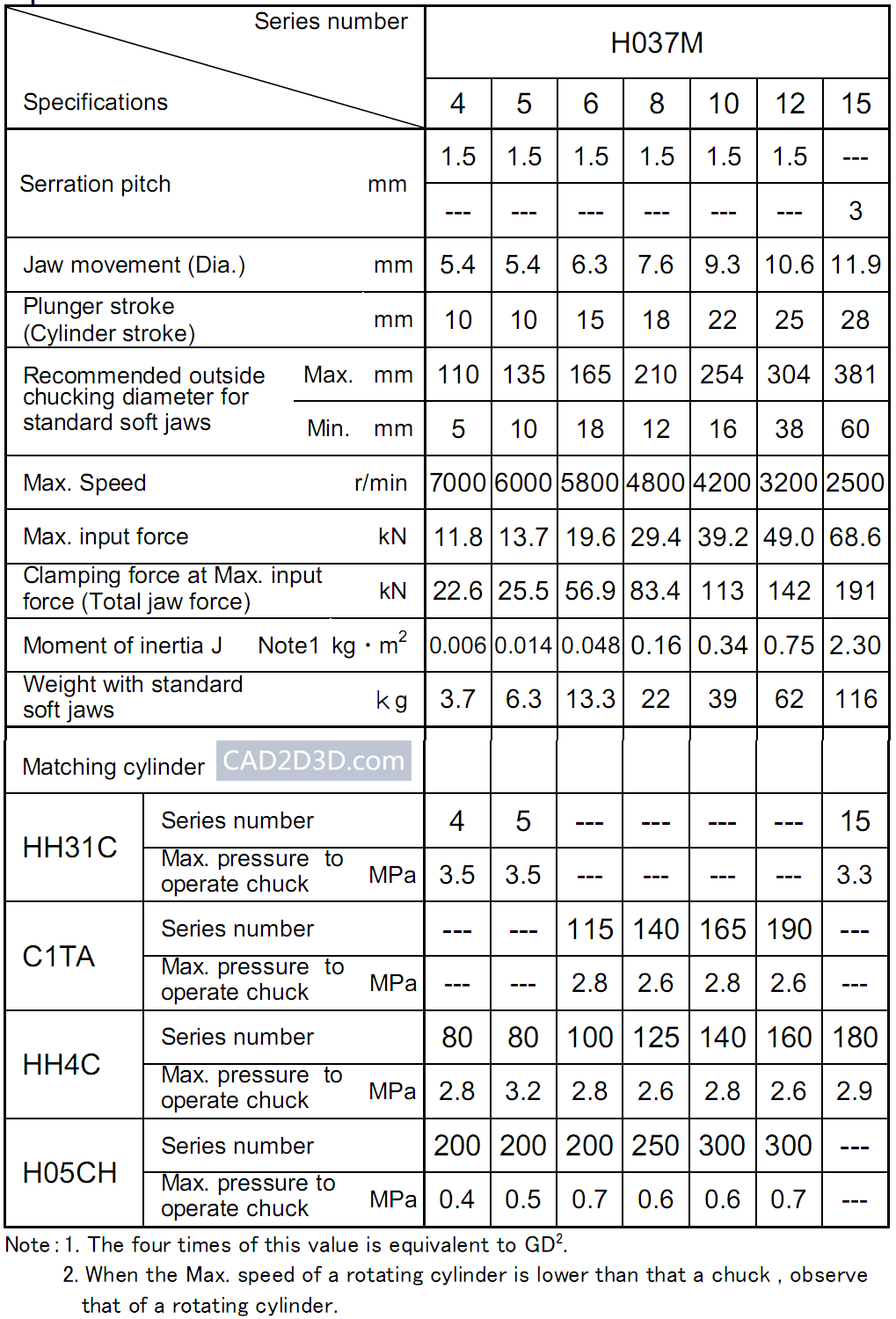

4. 规格参数

车床动力旋转三爪卡盘内部结构图 原理 连接方式 （自动装夹）

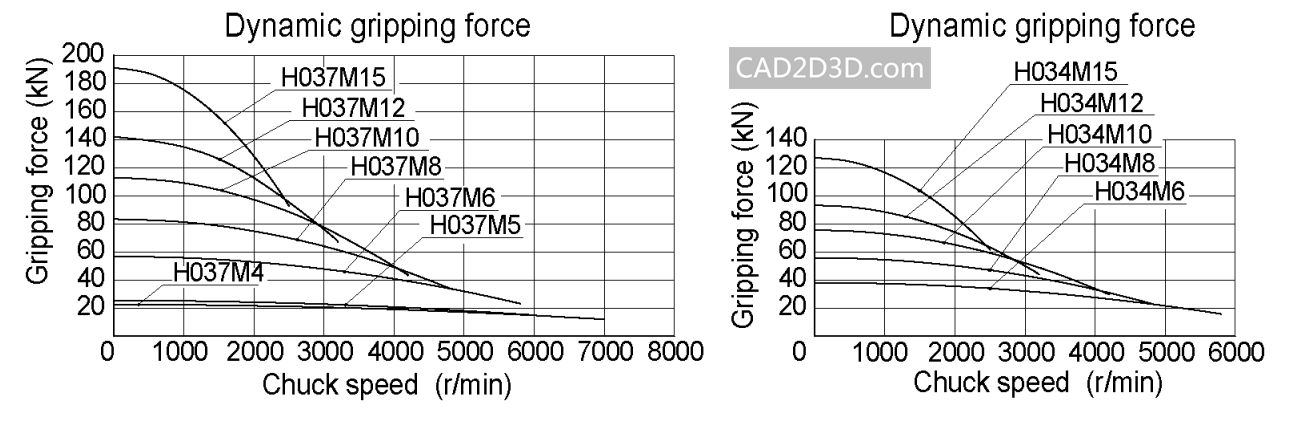

6. 夹紧力和转速曲线

车床动力旋转三爪卡盘内部结构图 原理 连接方式 （自动装夹）

未完待续 ~
