气动旋转三爪卡盘内部结构原理详解，车床气动卡盘工作过程及气路连接图解

目录： 装置装备   作者： 任鸟飞   日期： 2019/04/04

气动旋转三爪卡盘主要由压缩空气分配环、活塞、楔形块机构、卡爪等组成，可以将其安装到车床主轴上，三爪随车床主轴一起旋转，但空气分配环周向固定。其实现的原理就是压缩空气从分配环进入活塞缸内，驱动活塞横行，然后通过楔形块，驱动卡爪径向运动。

三爪卡盘专题：https://www.cad2d3d.com/search.php?keywords=三爪

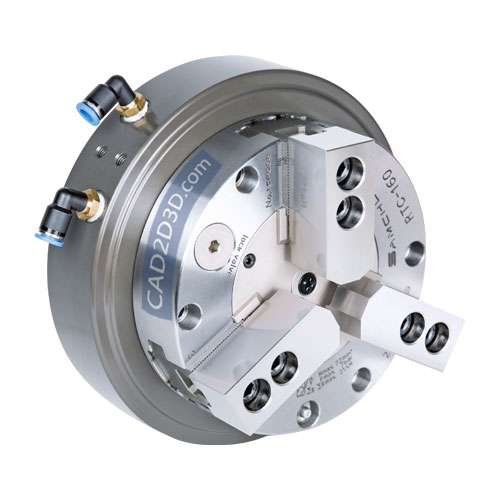

1. 外形结构

气动旋转三爪卡盘内部结构原理

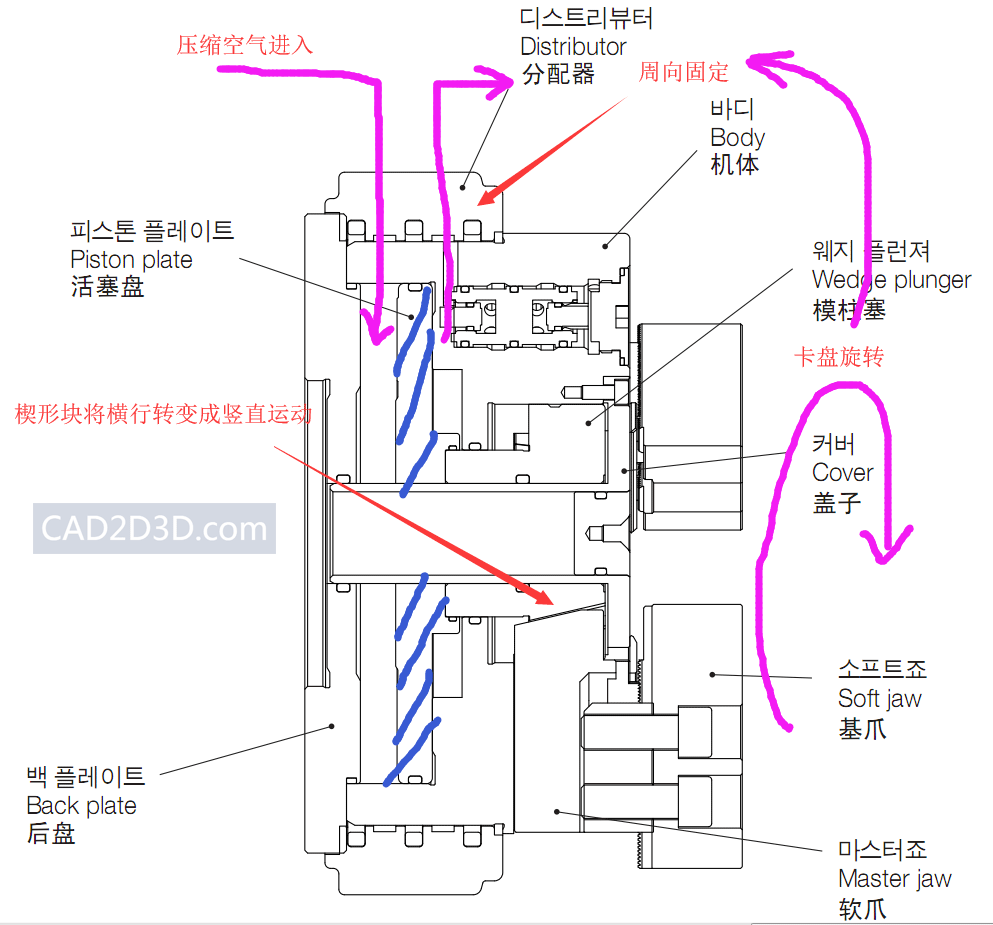

2. 内部结构原理

气动旋转三爪卡盘内部结构原理

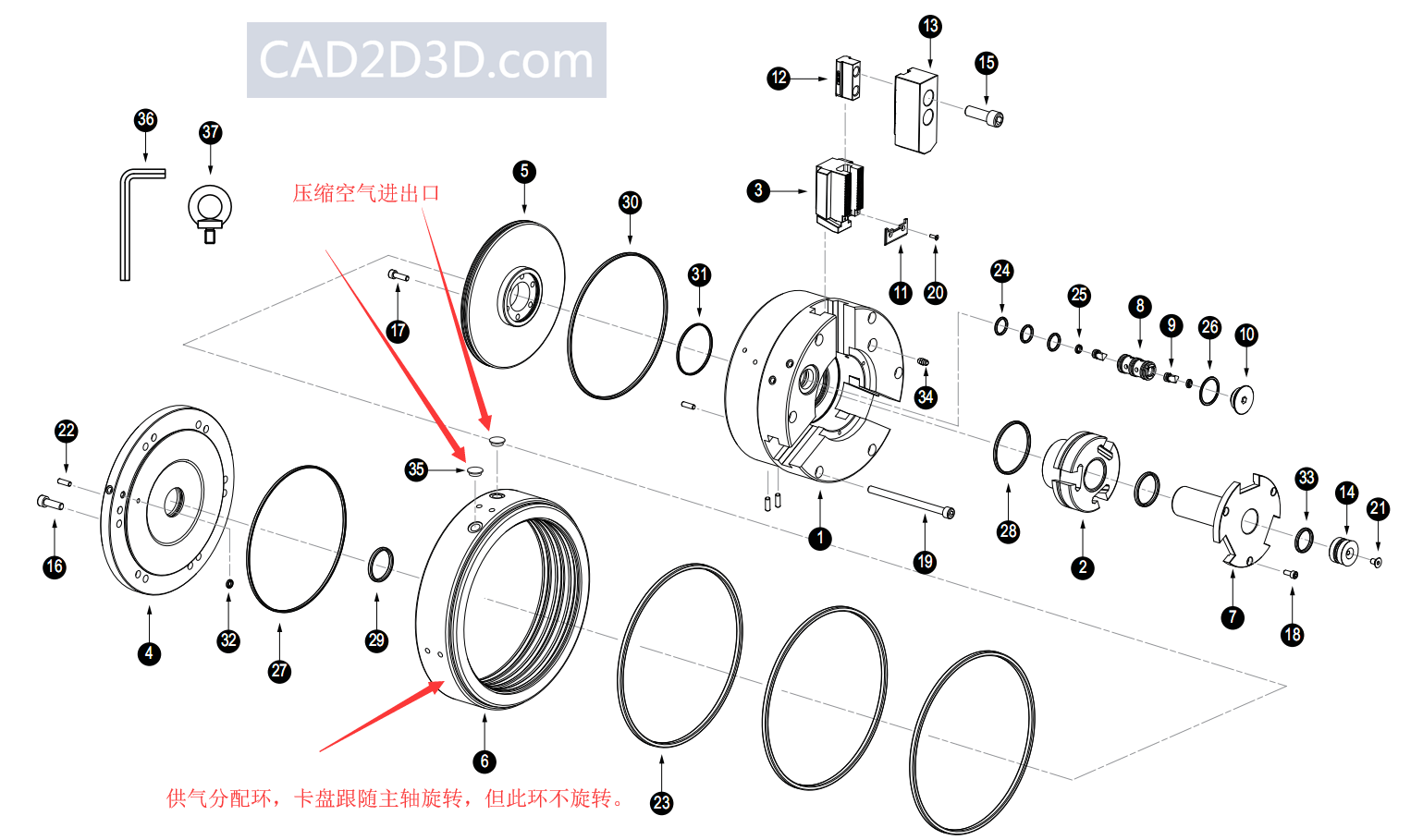

3. 零部件及装配图

气动旋转三爪卡盘内部结构原理

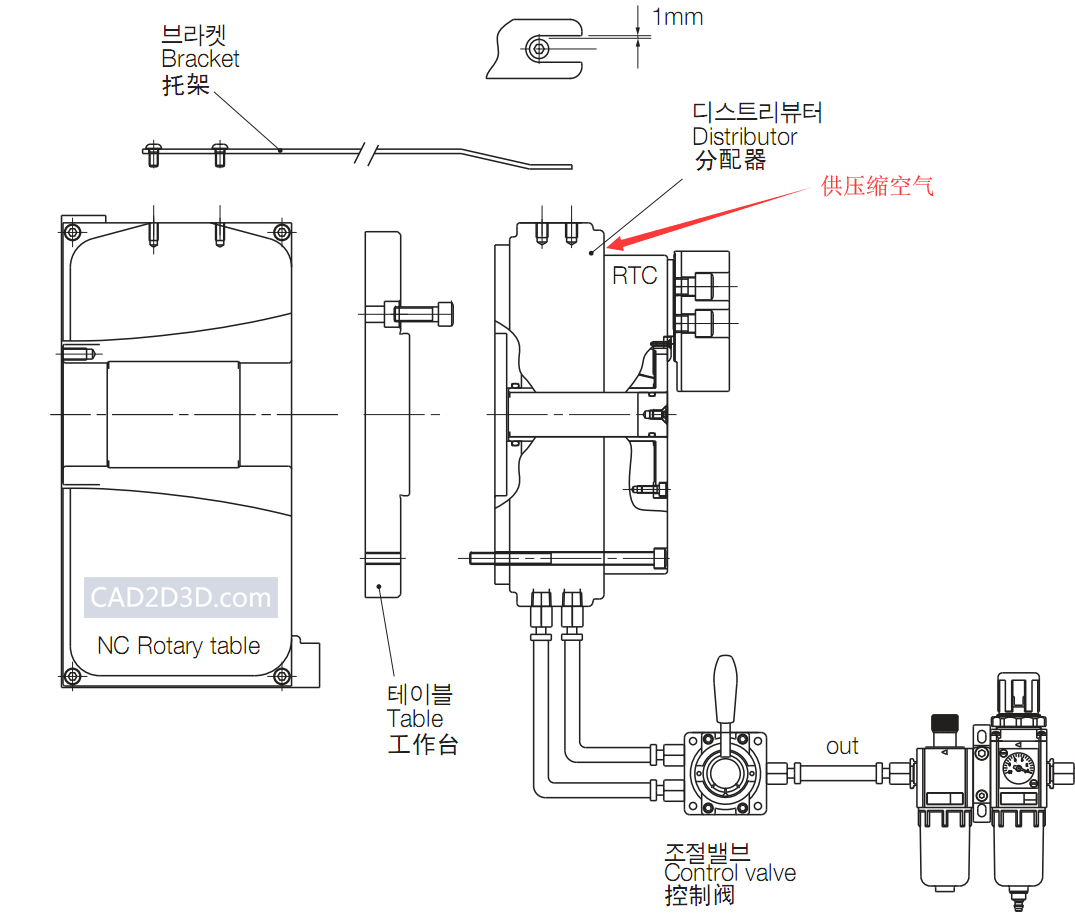

4. 与机床安装连接方式

气动旋转三爪卡盘内部结构原理

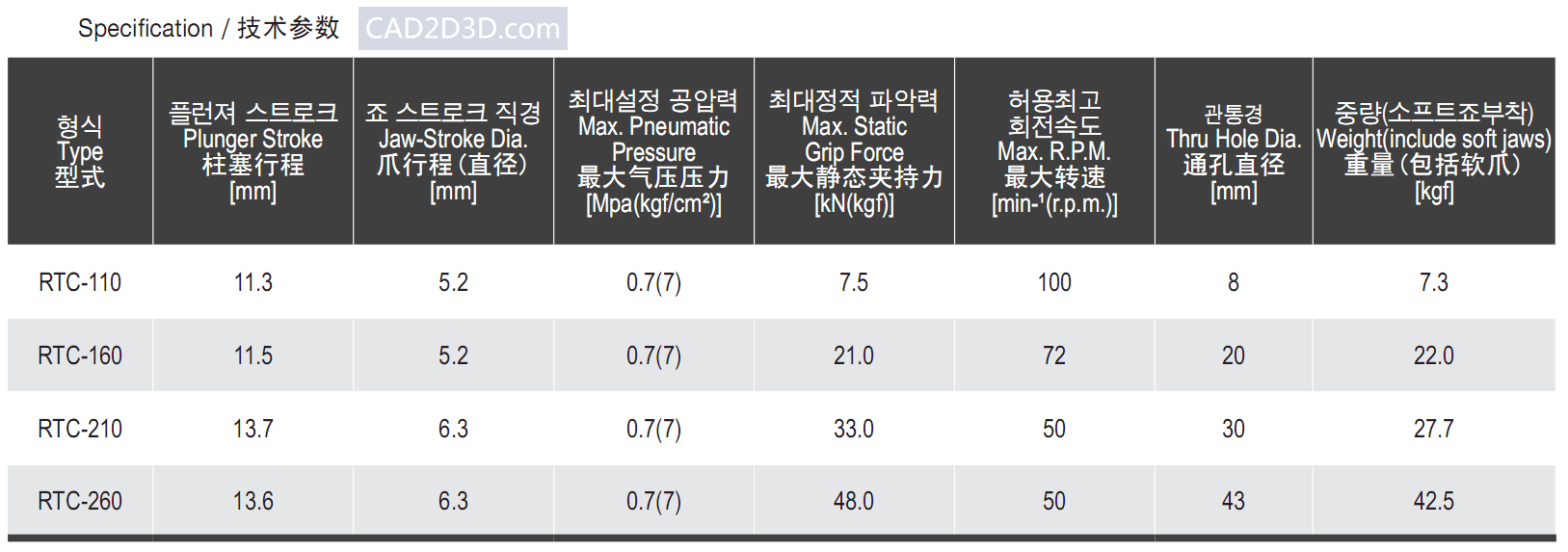

5. 技术参数

气动旋转三爪卡盘内部结构原理

注意：上图中最大静态夹持力的单位kN（kgf）有疑问，1kgf=9.8N≈10N

参考文献：https://www.samchully.com/sm/products.detail.php?code=PR12&idx=136
