来源:机械设计手册 管道与管道附件

安全阀管道布置应注意以下几点:

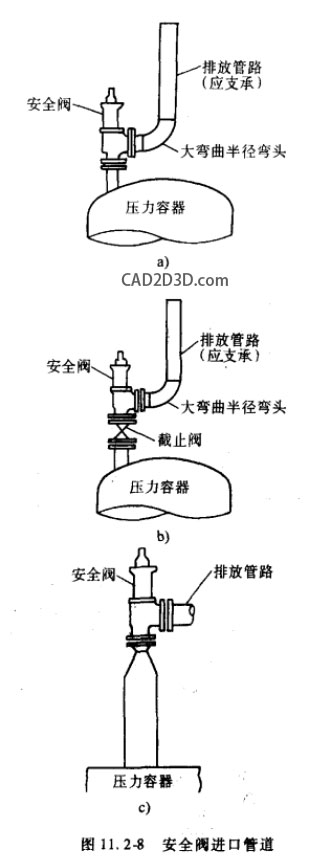

1) 容器(包括塔器)的安全阀最好直接安装在容器的开口上。如不可能时,也应尽量缩短安全阀进口管道,其管道截面积不小于安全阀进口截面积。如安全阀不可能靠近容器,则应选用通径较大的进口管子,以便使阻力损失小于容器工作压力的3% ,如图11.2-8。

安全阀管道布置标准规范 - 安全阀出口管应从上面或侧面进入集合管

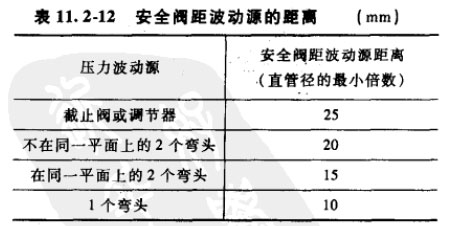

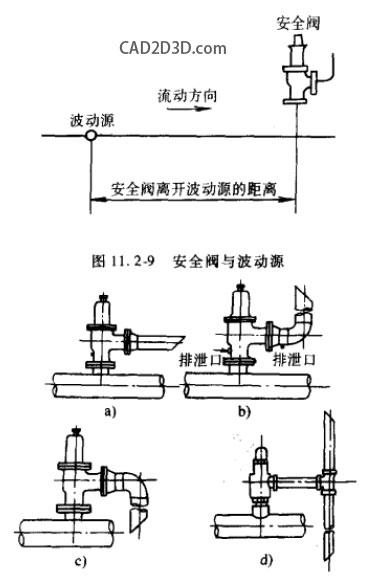

2) 管道压力波动(如往复压缩机或泵排出管道)会影响安全阀动作性能,因而安全阀应离开波动源,见图11.2-9 ,其离波动源的距离见表11. 2-12。

安全阀管道布置标准规范 - 安全阀出口管应从上面或侧面进入集合管

3) 无害气体(如空气、蒸汽)可直接排人大气,其排放管道布畳如困11.2-10所示。其中困a为水平排放,迺用于无害气体;圏b为向上方排放,透用于空气、无害气体及DN50mm以上蒸汽管道;图c为向下方排放,透用于无害液体;图d为同吋向上、下方排放,透用于DN25mm以下管道。

安全阀管道布置标准规范 - 安全阀出口管应从上面或侧面进入集合管

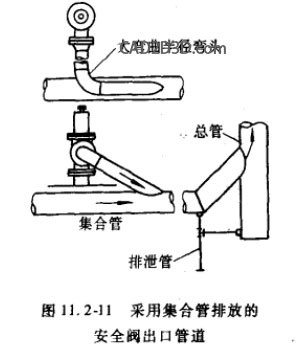

4) 有害气体不能直接向大气排放,一般液体也用安全阀排放到密闭系统。液态烃和气态烃用安全阀汇集到集合管,经总管排放到放空罐。任何情况下,安全阀出口管均应从上面或侧面进人集合管,而不得从下面进人,见图11.2-11。

安全阀管道布置标准规范 - 安全阀出口管应从上面或侧面进入集合管

5) 为防止排放介质残留在出口管道,在其最低处应设有排泄口,定期排放。

6) 排放到密闭系统或采用集合管向大气排放的安全阀进、出口管道上均应各安装- -台截断阀,且保持经常开启状态。

7) 气体安全阀一般应按进口公称通径设置旁通。
