气缸与导轨滑块连接方式，采用浮动接头结构，避免活塞杆受额外负载

目录： 机械原理   作者： 尚延伟   日期： 2021/04/25
与 浮动接头 相关商品：
AIRATE浮动接头F-M3/M4/5/6/8/10/12/16/18/20/30X125FX150 AIRATE浮动接头F-M3/M4/5/6/8/10/12/16/18/20/30X125FX150 ¥3
SMC型带法兰浮动接头JAF-30/40/50/63-8-10-12-14-16-18-125-15 SMC型带法兰浮动接头JAF-30/40/50/63-8-10-12-14-16-18-125-15 ¥10.7
气缸连接摆动万向浮动接头M4*0.7M5M6 M8*1.25M10M12M14M16*1.5 气缸连接摆动万向浮动接头M4*0.7M5M6 M8*1.25M10M12M14M16*1.5 ¥11.4
查看所有与 浮动接头 相关商品 >>

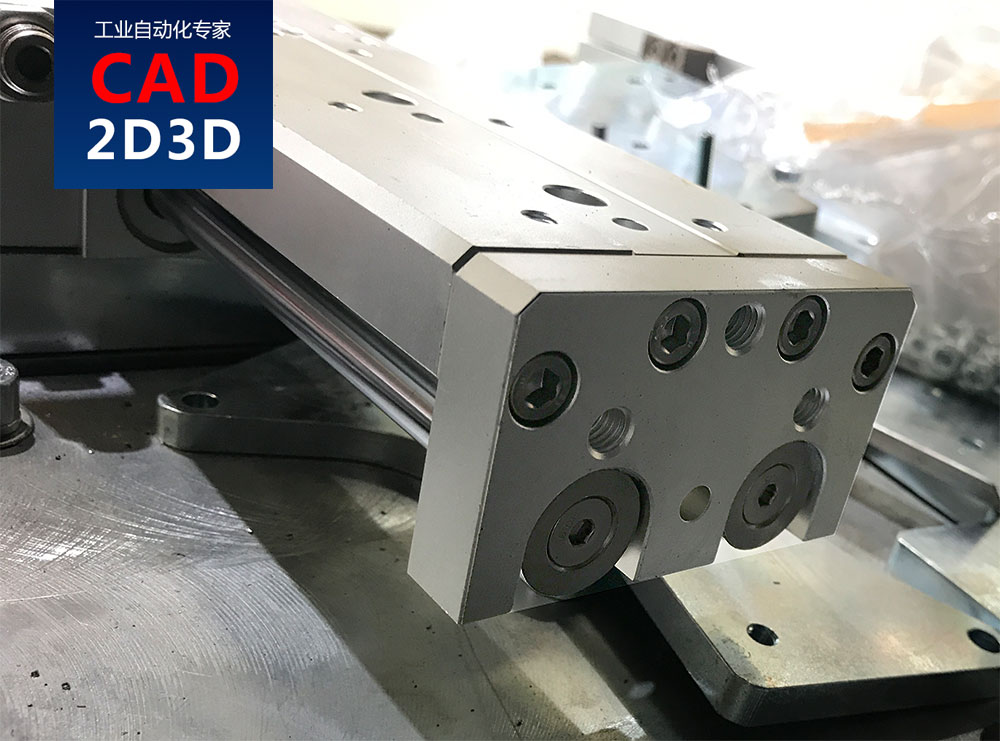

往复滑台由气缸、导轨滑块等组成，如果采用硬连接的话，需要保证气缸与导轨平行，否则活塞杆会出现额外受力，为了避免上述情形，通常将连接处设置成浮动头连接。

气缸与导轨滑块连接方式，采用浮动接头结构，避免活塞杆受额外负载

气缸与导轨滑块连接方式，采用浮动接头结构，避免活塞杆受额外负载
