经常听到轴孔配合关系,轴和孔之间可以松一点,也可以紧一点,比如常见的销孔配合是H7/m6(基孔制),属于过渡配合,用铜锤打入,过盈概率:50~62.1%,用于配合紧密不经常拆卸的地方。
对于两个零件的偏差与配合,最常见的就是轴和孔(圆柱形),那么对于非圆柱形的两个平行平面的尺寸是否适用?
国家标准GB/T 1800 第1部分:公差、偏差和配合的基础 规定了适用范围,本部分适用于具有圆柱形和两平行平面型的线性尺寸要素,具体见下图。

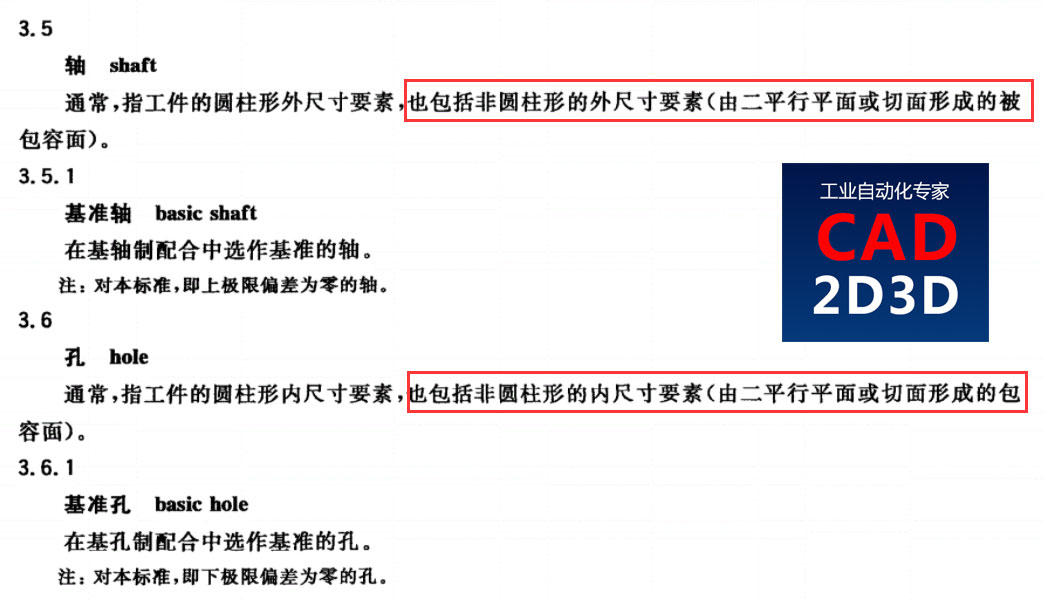

另外,再来看一下标准中对轴和孔的定义。
轴的定义:通常,指工件的圆柱形外尺寸要求,也包括非圆柱形的外尺寸要素(由二平行平面或切面形成的被包容面)
孔的定义:通常,指工件的圆柱形内尺寸要求,也包括非圆柱形的外尺寸要素(由二平行平面或切面形成的被包容面)
因此通过上面两点,GB/T 1800中定义的配合关系,不仅适用于圆柱形的轴孔,也适用于非圆柱形的二平行平面线性尺寸。

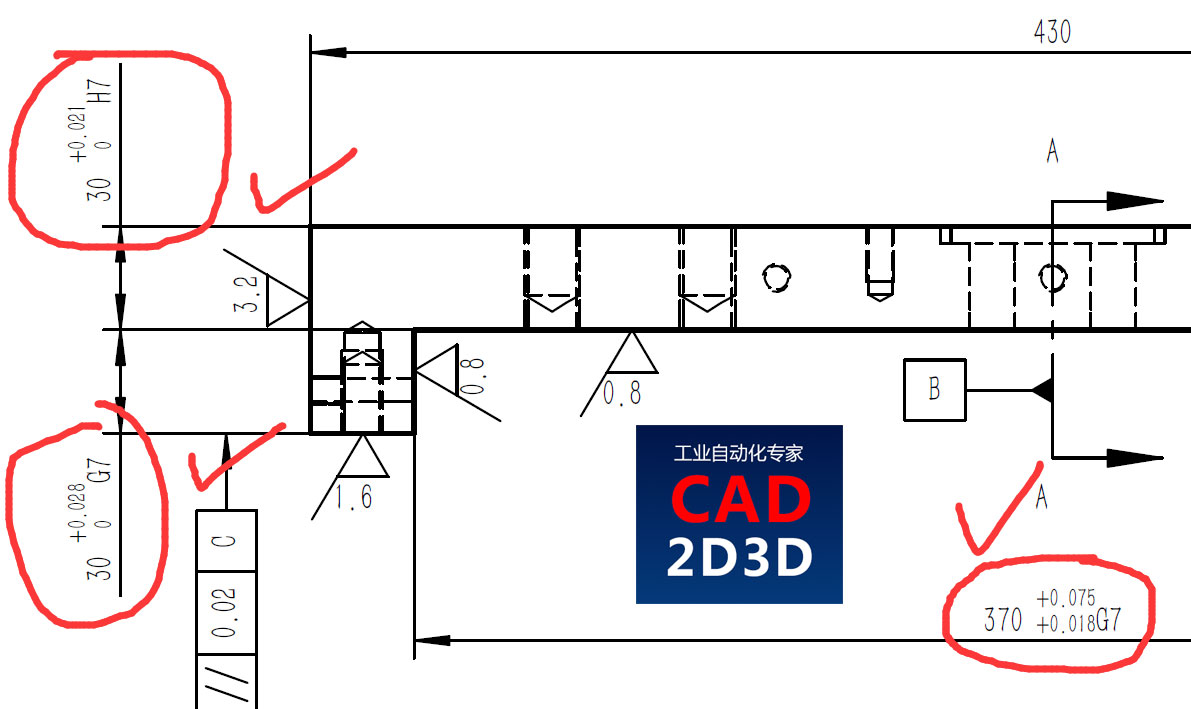

像下图的标注是可以的。

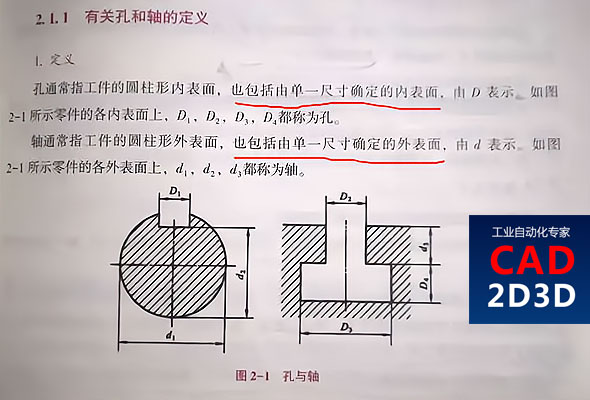

机械教材上对轴、孔的定义:
轴:主要是指圆柱形外表面,也包括其他外表面中由单一尺寸确定的部分,外表面和单一尺寸是构成轴的充分必要条件。
孔:主要是指圆柱形内,也包括其他内表面中由单一尺寸确定的部分,内表面和单一尺寸是构成轴的充分必要条件。
