永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

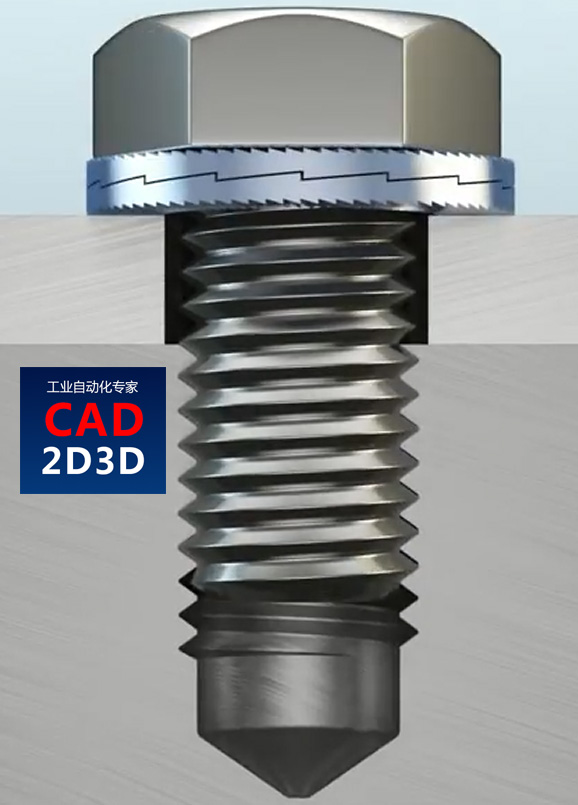

瑞典洛帝牢公司发明了原创楔形制锁技术,即使在经受剧烈震动和动态负载的情况下,也可以紧固螺栓连接。 由于在螺栓头和螺母下方形成楔形,楔形锁紧垫圈不可能意外松动。

永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

楔形锁紧垫圈与普通的紧固件的锁紧方式不一样,传统的紧固件产品是依靠摩擦力来进行锁紧,而楔形锁紧垫圈改变了传统的锁紧方式,它是由两片楔形锯齿垫片组成,两个垫片内外面都有齿。

永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

锁紧后,垫片外面的小齿会嵌入到螺母(或工件表面),垫片里面的大齿相互啮合。

永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

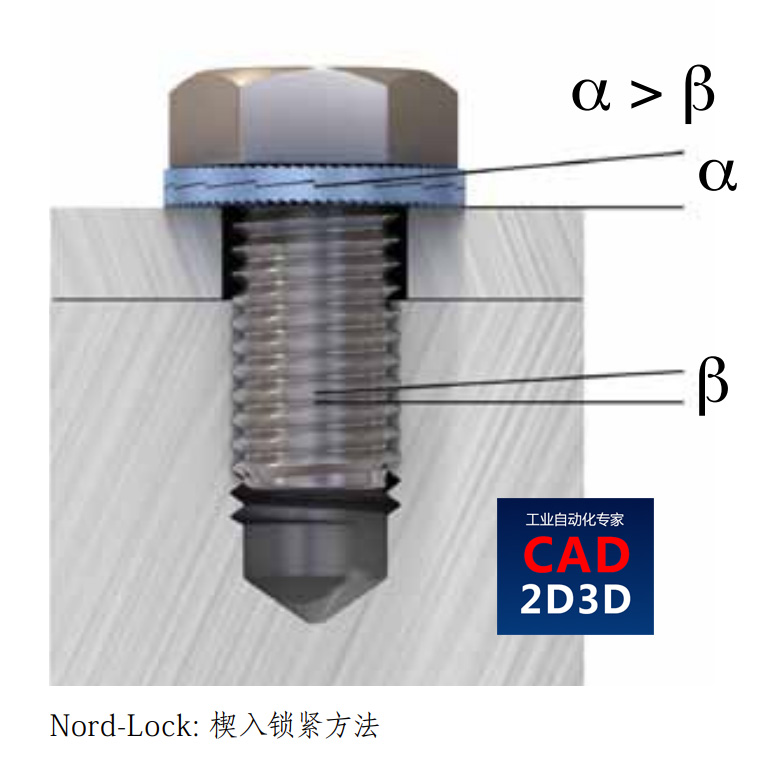

楔形锁紧垫圈不是利用摩擦力而是利用机械结构锁紧。它是由一对有相互咬合的齿面的垫圈构成。相互咬合的角度‘α’大于螺纹的升角‘β’,这样就有效地阻止螺丝的松动。

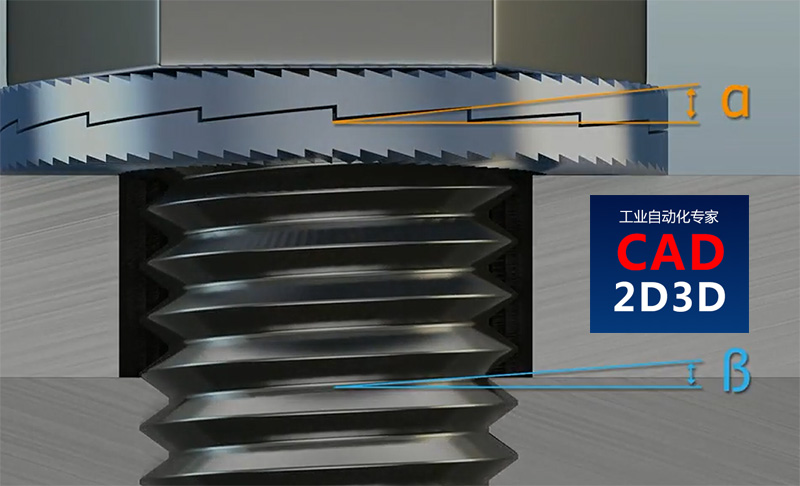

当螺钉受到振动有松开旋转趋势时,由于垫圈的升角 α 大于螺纹的升角 β,垫圈产生的升程大于螺钉产生升程,会进一步拉紧螺钉,防止螺纹松动。

永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

永不松动螺钉:楔形锁紧垫圈(Wedge Lock Washer)的构造和原理,洛帝牢Nord-Lock防松垫圈

参考文献:https://www.nord-lock.com.cn/nord-lock/products/washers/
