膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

销轴位于任何旋转部位的中心处。由于传统的直销与耳板孔之间存在缝隙,暴露在外的销轴常会出现磨损现象。膨胀销轴就是用来解决这问题,可以彻底消除销孔间隙。

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

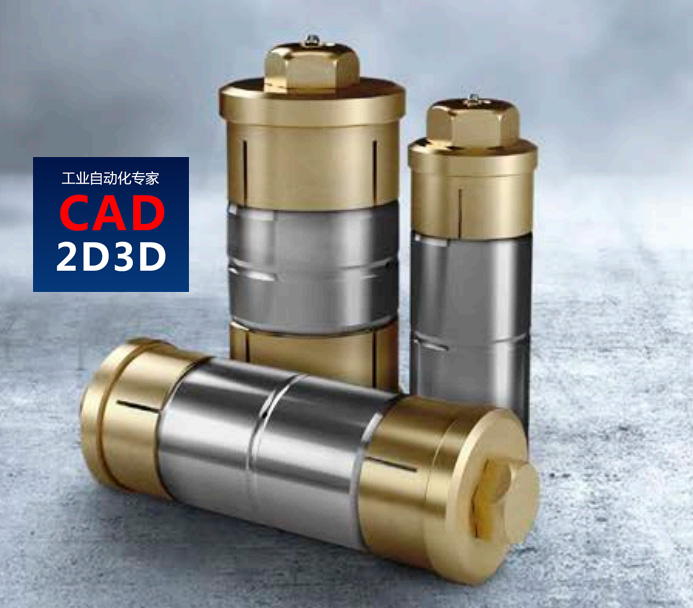

膨胀销轴由一个两端逐渐变细的轴、两个膨胀套筒、两个张紧垫圈和两个紧固件组成。内腔是锥形的膨胀套筒在拧紧过程中会膨胀变形,从而消除销孔之间的间隙。

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

膨胀销轴工作原理

  1. 拧紧紧固件后,垫圈将开槽的膨胀套筒向内压到销轴的锥形端部。
  2. 套管膨胀,与耳板相符并将系统锁定到位。
  3. 重新调整扭矩后,系统从两侧锁定并显著提高稳定性。
  4. 与传统的直销相比,锥形销轴易于拆卸和重新安装。

膨胀销的优势

  1. 耳板磨损的永久性解决方案
  2. 安装和拆卸快速简便
  3. 增加衬套、轴承和密封件的使用寿命
  4. 防破损以提高安全性
  5. 机器零件更便宜,更易于使用

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

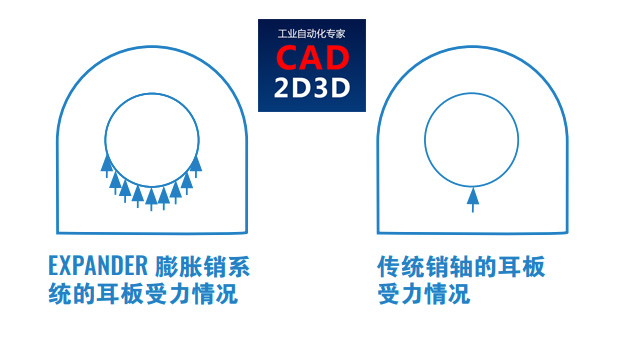

压力分布是关键,从销轴到耳板的压力分布可以用赫兹接触公式来描述。由于将销轴安装到耳板中所需的间隙,传统销轴只将负载分布在非常小的区域上。膨胀销沿力的方向将压力分布到整个接触区域上。

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

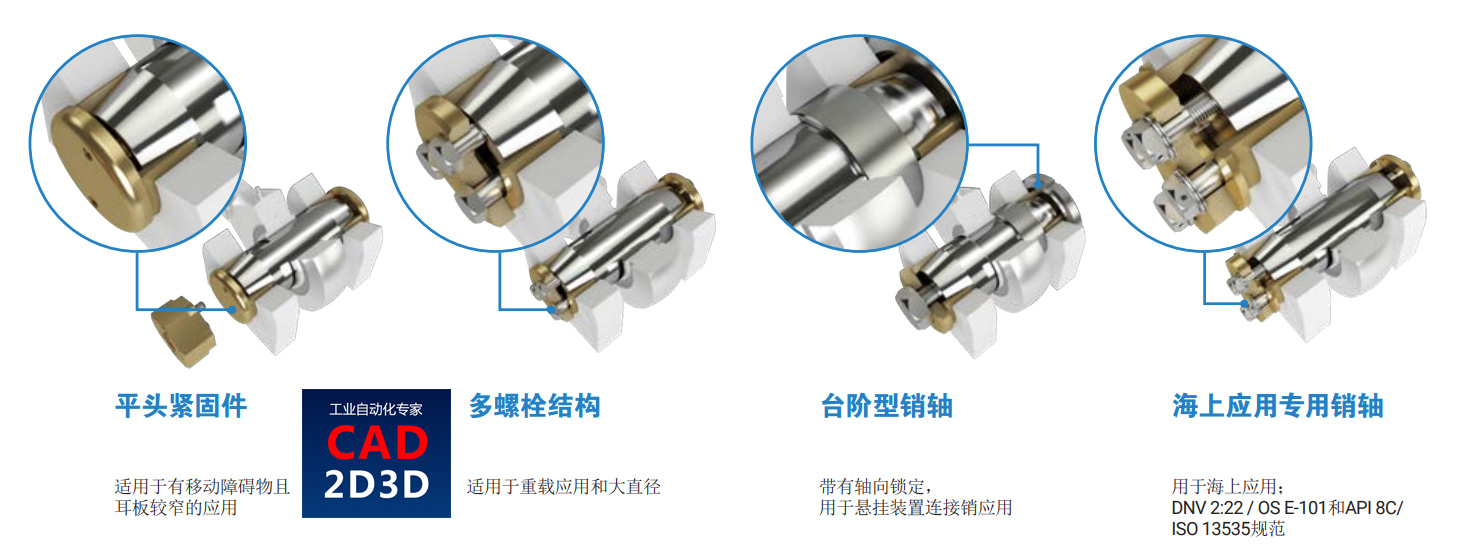

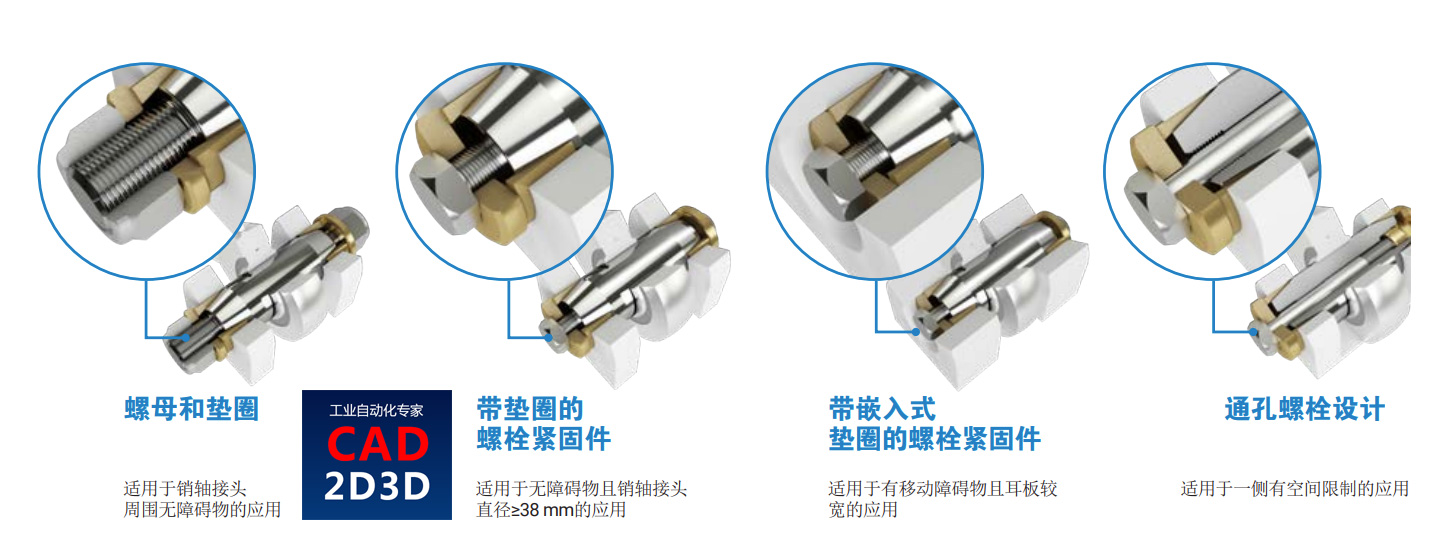

膨胀销轴种类

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

膨胀销轴内部构造和原理,消除销孔配合间隙,减小销孔磨损

参考文献:https://www.nord-lock.com.cn/expander-system/
