固定球球阀可以实现双向密封。可以侧装也可以顶装。

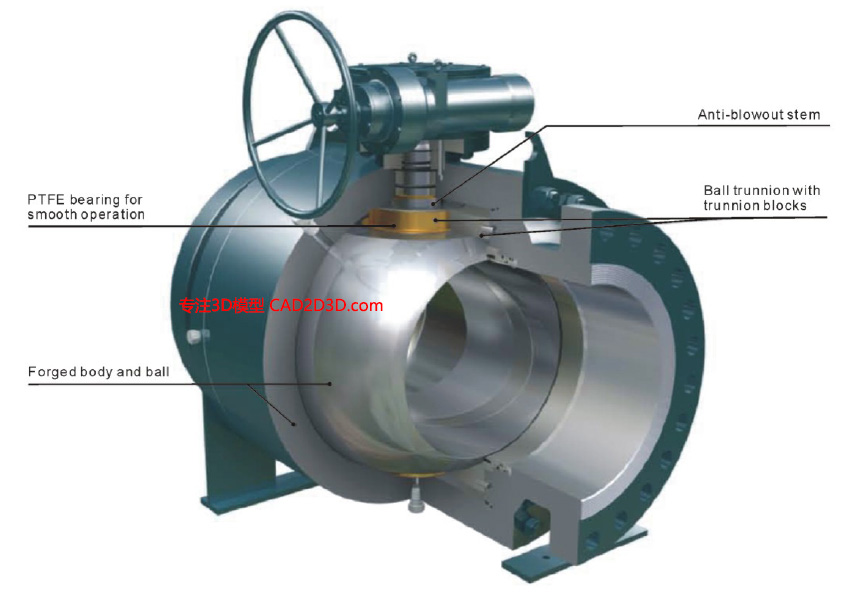

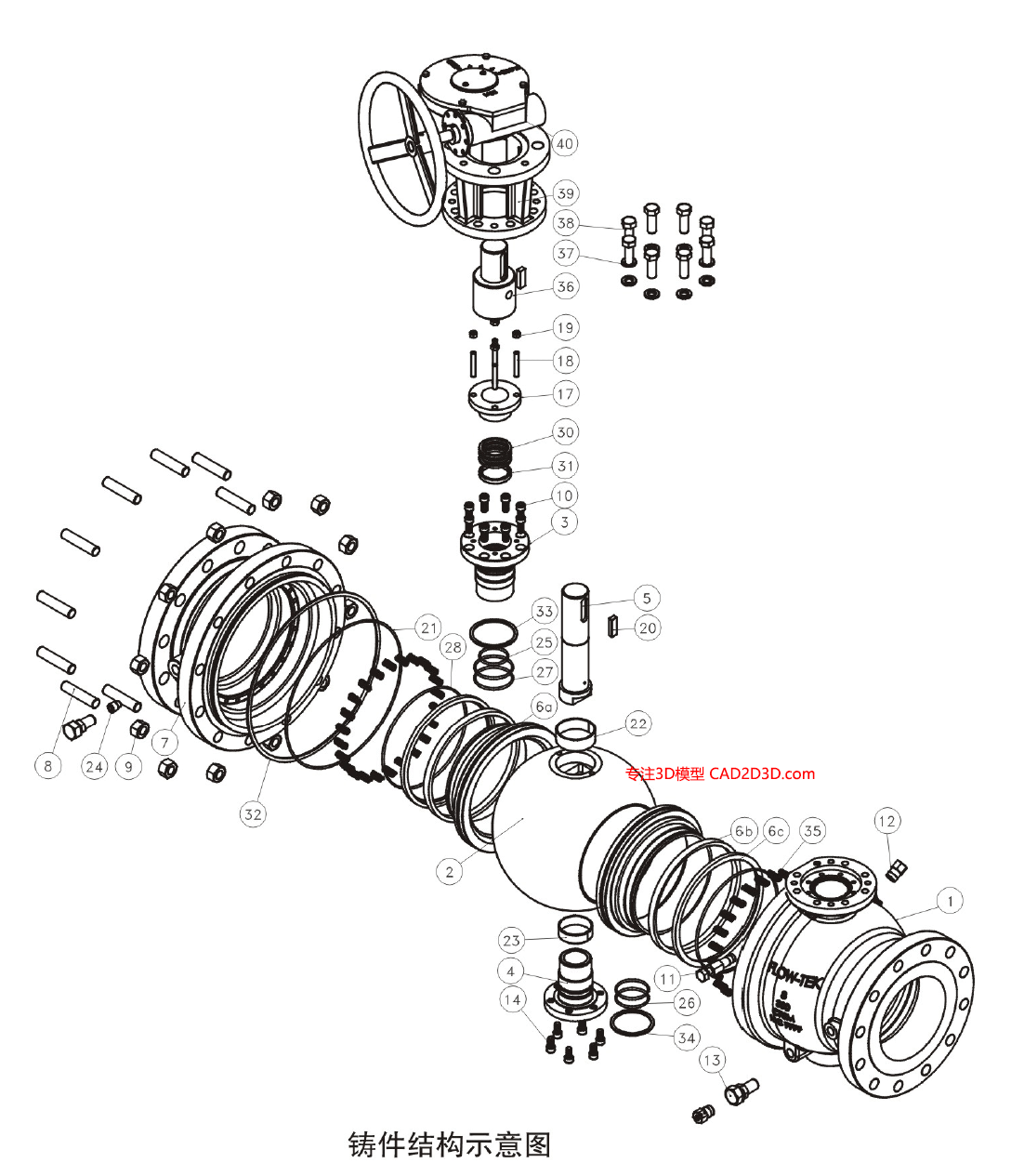

1 固定球内部结构


2 阀座密封形式
固定球球阀的阀座与球芯之间可以采用软密封、硬密封和软硬结合的密封形式。
2.1 类型A 初级金属密封 次级软密封
- 采用密封圈、O形圈、卡圈组合结构
- 在金属密封的基础上,次级密封保证了零泄露
- 金属初级密封的同时,过滤了块状物质进入次级密封区域,保护了软密封组织
- 阀座更换方便,周期短,仅需要更换密封圈即可,现场更换后可以直接装配使用
- 选择该结构时需要考虑压力、温度、介质化学性能等

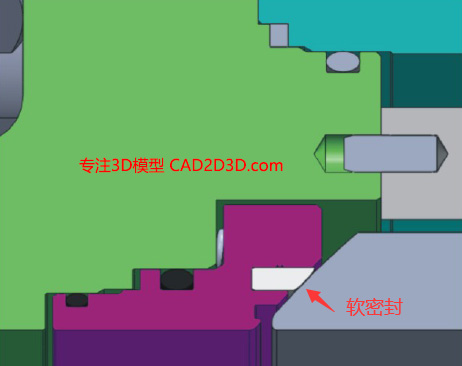

2.2 类型B 软密封
- 标准产品配置
- 弹性密封圈变形达到密封
- 通过全压寿命测试

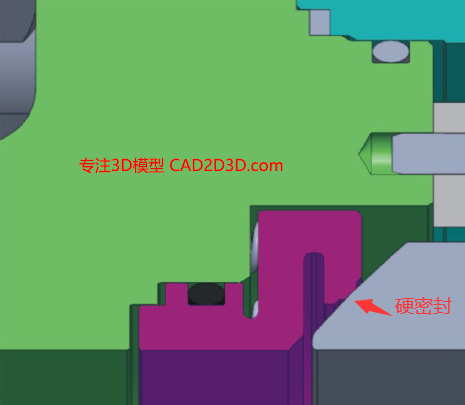

2.3 类型C 金属密封
- 适用于高温、高压、高腐蚀性及含有颗粒介质等恶劣工况
- 球体和阀座密封面,采用超音速火焰喷涂(HVOF)等先进工艺硬化

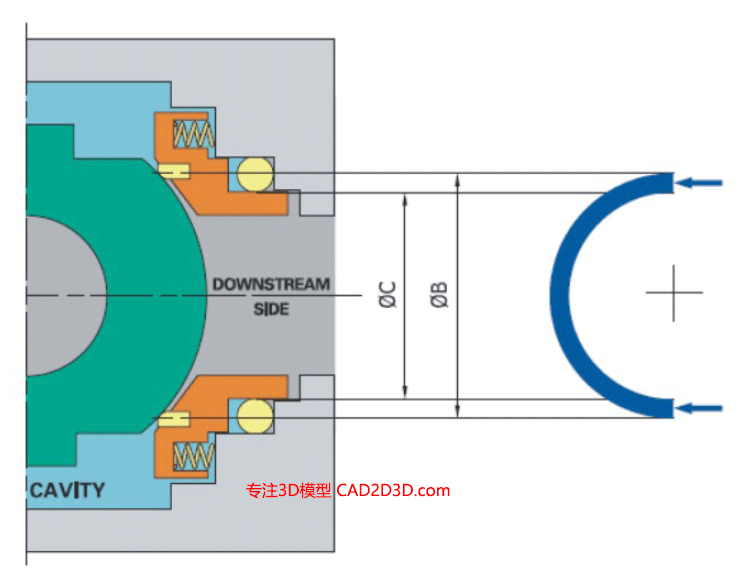

3 双活塞阀座设计
阀门在使用过程中,上游端阀座密封失效后,下游端阀座同样能保证密封。

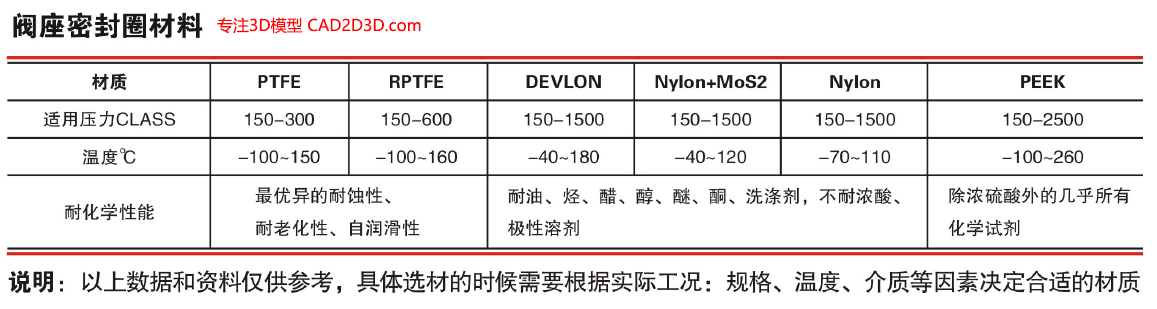

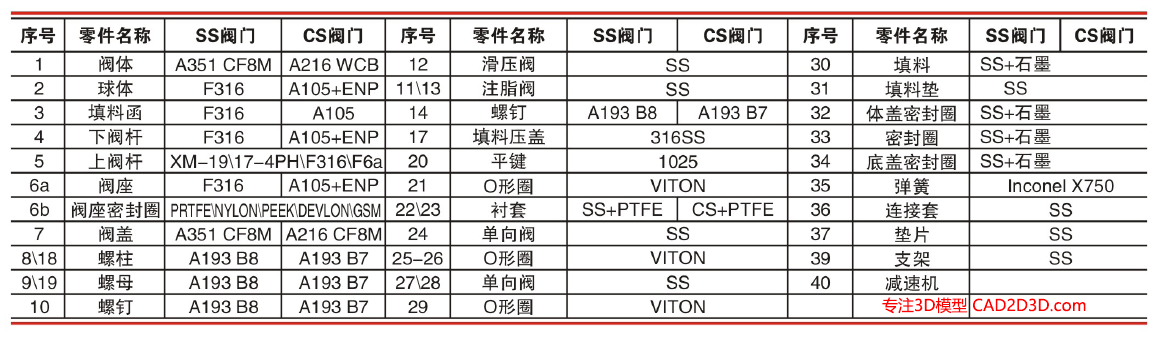

4 阀座密封件材料

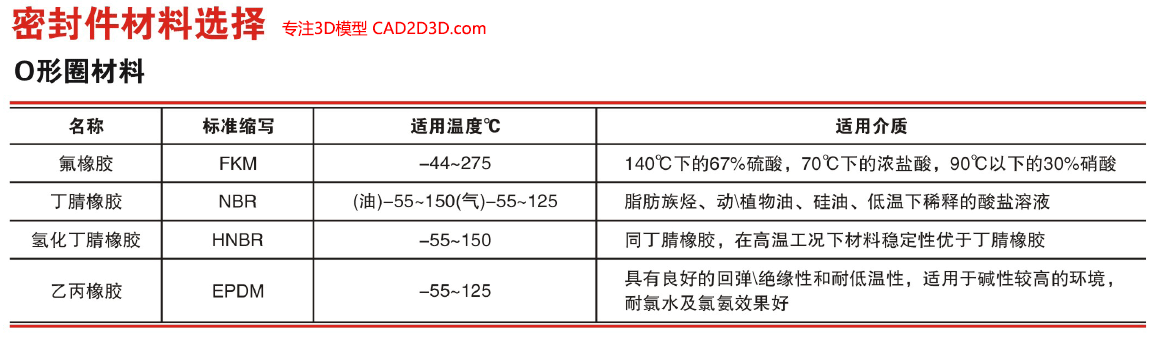

5 密封件材料选择

参考文献:http://bray.com.cn/1B系列固定球阀.pdf
作者:尚延伟
简介:工业自动化CAD2D3D.com网站创始人,拥有一级建造师(机电专业)、高级工程师、网页设计师和网络工程师(中级)等证书,目前从事工业机器人的系统集成及自动化生产线设计工作。详见:https://www.cad2d3d.com/page-712.html
