压力管道常见的测温元件（传感器）有热电阻和热电偶，热电阻（铂）用来测量-200℃~500℃范围内的温度，热电偶可以测量0℃~1800℃范围内的温度。

热电阻和热电偶的安装方法及安装位置要求相同，具体见下图：

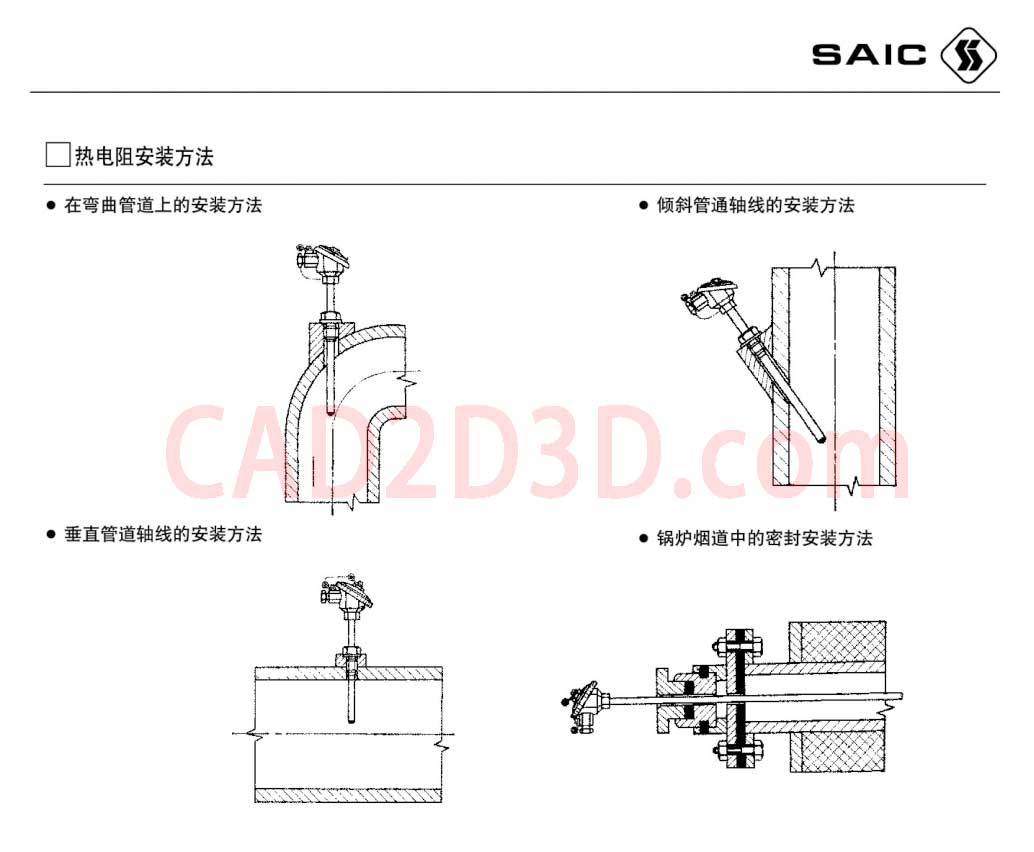

图1 热电阻安装位置

热电阻、热电偶安装位置及安装要求：

1. 在弯曲管道上安装方法：安装在弯头处，从弯头外侧插入，热电阻传感器（保护套）轴线与入口管道中心线重合。

安装温度传感器时，为了让热电阻、热电偶充分的与介质接触，通常要求管道公称尺寸≥DN80，否则需要扩管。如果实在不想扩管，也可以将热电阻、热电偶安装在弯头处，传感器末端逆着介质流动方法。小规格弯头开孔也比较麻烦，此时可以采用三通的形式，将温度传感器安装在三通的一头即可（本段内容为尚延伟个人想法，已在低温介质1"管道上应用过，本条内容仅代表个人意见）。具体安装形式见下图：

图2 三通形式安装温度传感器

2. 垂直管道轴线的安装方法：安装在水平管道上，这种方法最常见，热电阻传感器（保护套）垂直管道中心线，末端至少与管道中心线相交。

3. 倾斜管通轴线的安装方法：安装在竖直管道上，这种方法较少，热电阻传感器（保护套）与管道中心线相交，且末端逆着介质流动方法。

4. 锅炉烟道中的密封安装方法。

参考文献：SAIC 接触式温度仪表产品说明书
