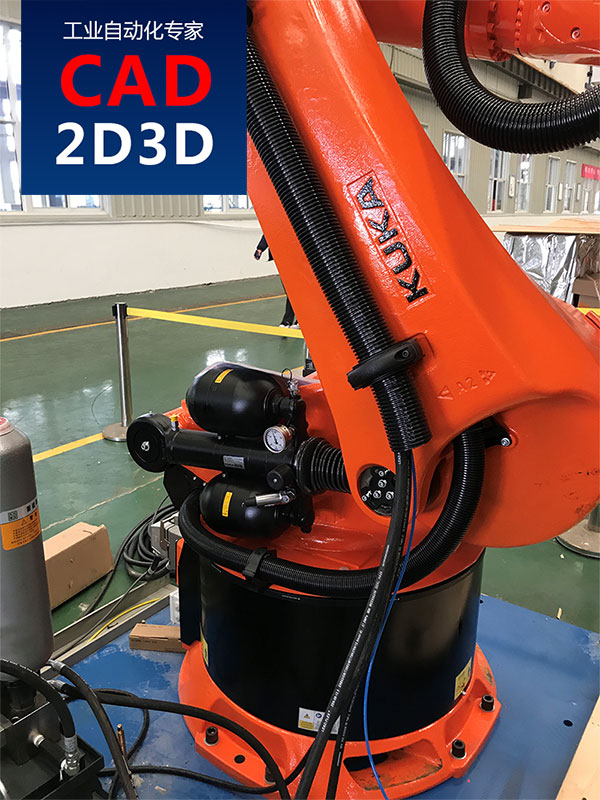

库卡 KUKA 600kg负载的机器人J2轴使用了1个液压平衡缸。

液压平衡力在工业机器人领域的应用。闭式系统的作用是为了抵消轴向负载力矩，因为轴向驱动不是静态超负载，能够提供最大的加速轴向力矩。封闭的气体在隔膜式蓄能器中的功能相当于一个机械弹簧。

库卡（KUKA）机器人液压平衡缸的构造、原理、技术参数

库卡（KUKA）机器人液压平衡缸的构造、原理、技术参数

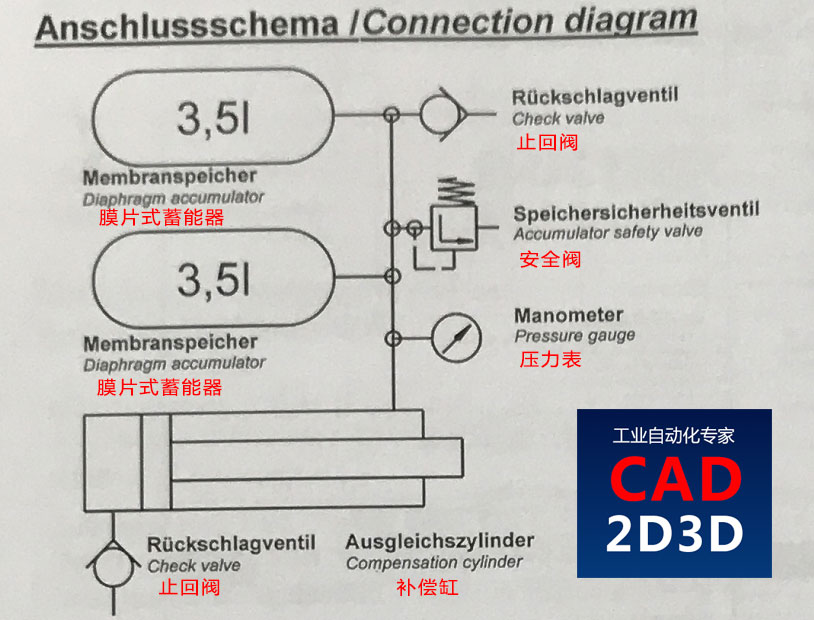

管路连接图

库卡（KUKA）机器人液压平衡缸的构造、原理、技术参数

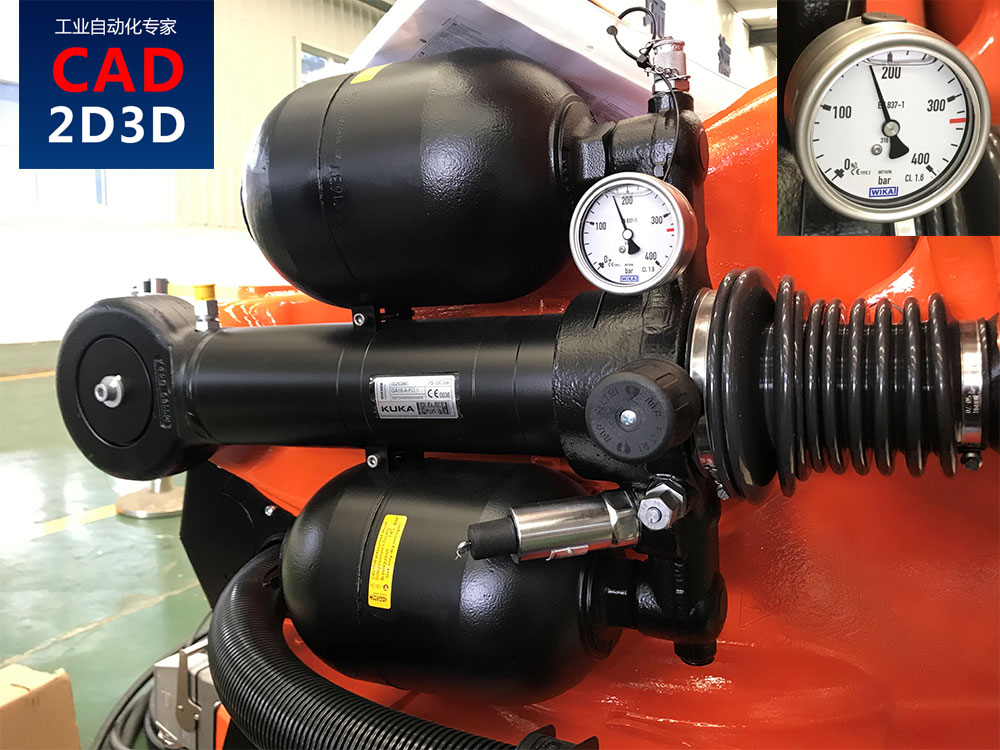

零部件构成

库卡（KUKA）机器人液压平衡缸的构造、原理、技术参数

平衡缸（Counterbalances）参数

活塞直径 最大杆径 最大行程 工作压力
mm mm mm bar
55…85 30…40 400 330

未完待续 ~
