油罐液压潜液泵为立式单级离心泵，采用液压马达驱动，可实现安全高效运行。油罐液压潜液泵均采用不锈钢材质制造，泵体表面光滑且易于清洁，法兰数量少，这使其具备优异的各类液体泵送能力。

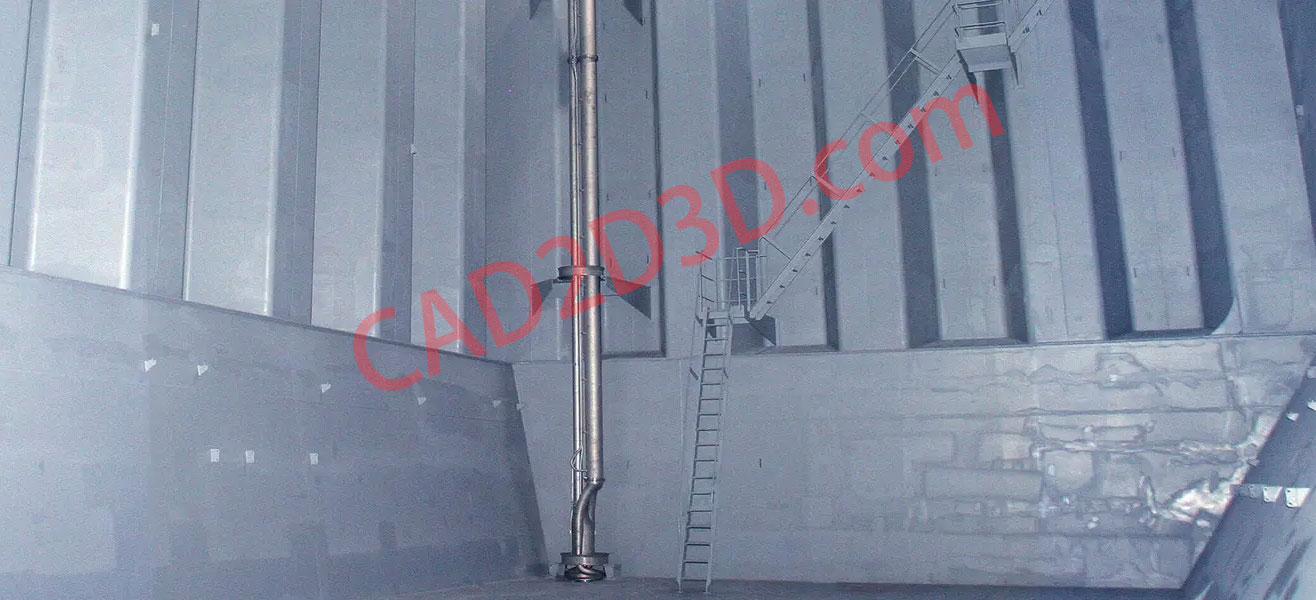

图1 油罐液压潜液泵安装图

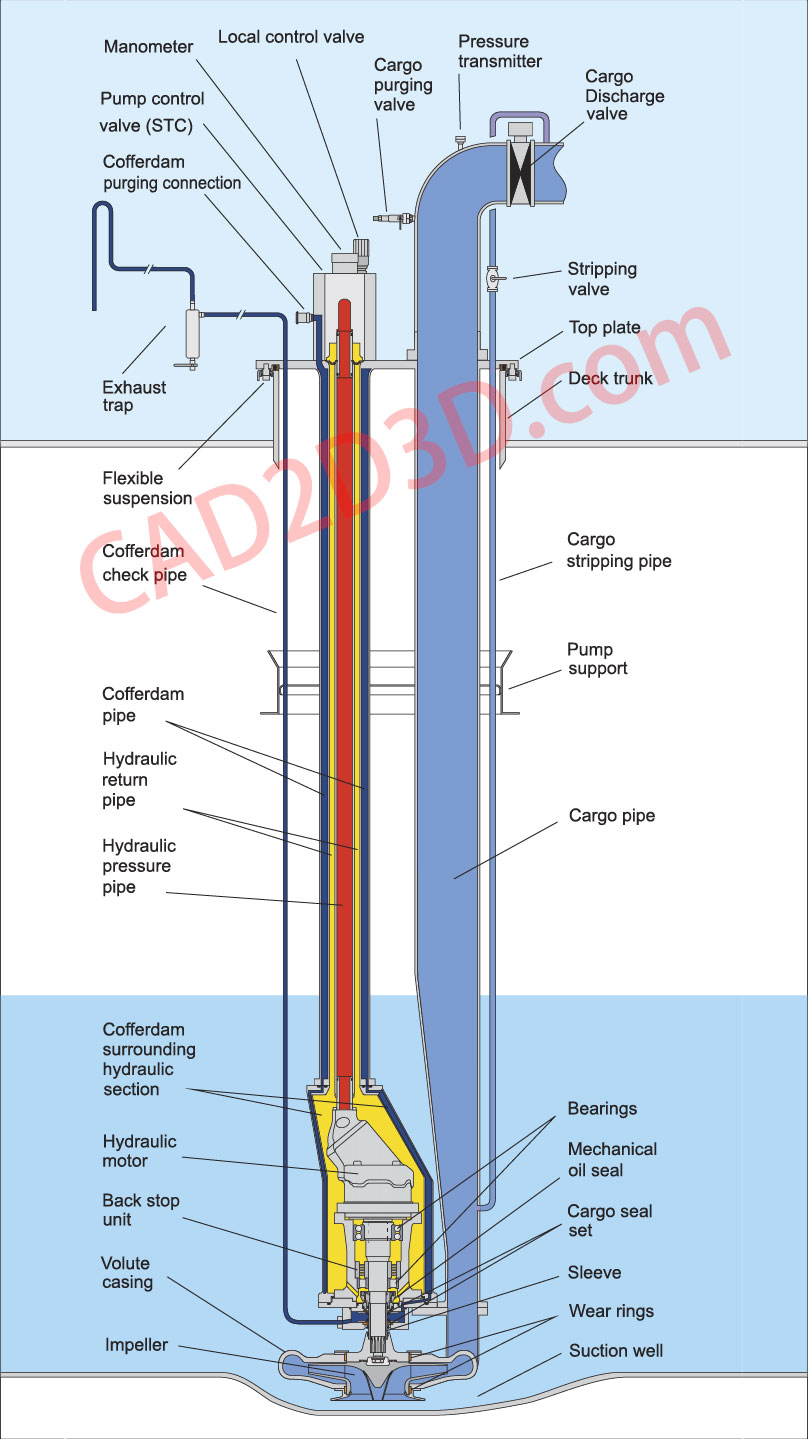

图2 油罐液压潜液泵内部构造及组成

油罐液压潜液泵零部件组成：

1. Manometer：压力表
2. Local control valve：就地控制阀
3. Cargo purging valve：货物吹扫阀
4. Pressure transmitter：压力变送器
5. Cargo Discharge valve：货物排出阀
6. Pump control valve (STC)：泵控制阀（转速扭矩控制）
7. Cofferdam purging connection：隔离舱吹扫接口
8. Exhaust trap：排气捕集器
9. Flexible suspension：柔性悬挂装置
10. Cofferdam check pipe：隔离舱止回管
11. Top plate：顶板
12. Stripping valve：扫舱阀
13. Deck trunk：甲板通道
14. Cargo stripping pipe：货物扫舱管
15. Pump support：泵支撑
16. Cargo pipe：货物管
17. Cofferdam pipe：隔离舱管
18. Hydraulic return pipe：液压回油管
19. Hydraulic pressure pipe：液压压力管
20. Cofferdam surrounding hydraulic section：液压段外围隔离舱
21. Hydraulic motor：液压马达
22. Back stop unit：止回装置
23. Volute casing：蜗壳
24. Impeller：叶轮
25. Bearings：轴承
26. Mechanical oil seal：机械油封
27. Cargo seal set：货物密封组件
28. Sleeve：轴套
29. Wear rings：耐磨环
30. Suction well：吸入井

设计特点：

• 立式单级、单吸叶轮，轴向平衡
• 坚固的液压驱动装置，配备短而刚性的传动轴
• 故障安全型设计：利用液压驱动油介质对泵进行润滑和冷却
• 泵体材质为不锈钢
• 同心液压管路，最大化保障安全
• 隔离舱直通大气通风，可对整台泵形成防护
• 配备防液压油泄漏的机械密封
• 双唇式货物密封，仅承受静压力
• 防旋转制动器，可通过泵进行装载作业
• 泵体外部光滑，可自行排液且易于清洁

性能表现：

弗拉莫货油泵操作便捷。其液压驱动系统可通过泵顶板上的转速扭矩控制（STC）阀，实现远程及就地的无级流量调节。无论液体的比重和粘度如何，该货油泵均可完成泵送作业。

此泵不存在过载或超速运行的可能。STC 阀会根据实际的排出工况，自动调节供给液压马达的油压及油流量。

该泵的设计可在罐内液体量极少的情况下运行，节省了排液和罐舱清洁的时间。弗拉莫货油泵内置了高效的扫舱系统。

基于状态的维护：

可在货油泵顶板处通过对隔离舱进行吹扫，完成密封状态监测。

易损件的更换可直接在罐内进行，无需对液压部分进行拆装干预。
