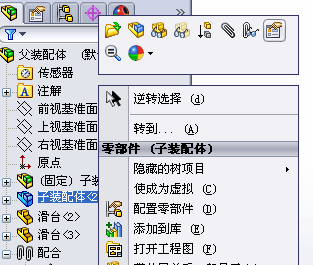

我们经常需要在总装配体中移动子装配体重的某个零件，以便动态的观察是否能满足预期功能，而在SolidWorks默认情况下，子装配体中的零件是不能移动，因此需要简单的设置一下。要想移动子装配体中的零件，需要将子装配体设置为柔性配合。具体步骤：右键点击设计树中的子装配体 -> 点击 零部件属性... -> 求解为由刚性设置为柔性。具体可参考下图及示例文件。1. 右键点击设计树中的子装配体

rouxing-zhuangpei-1

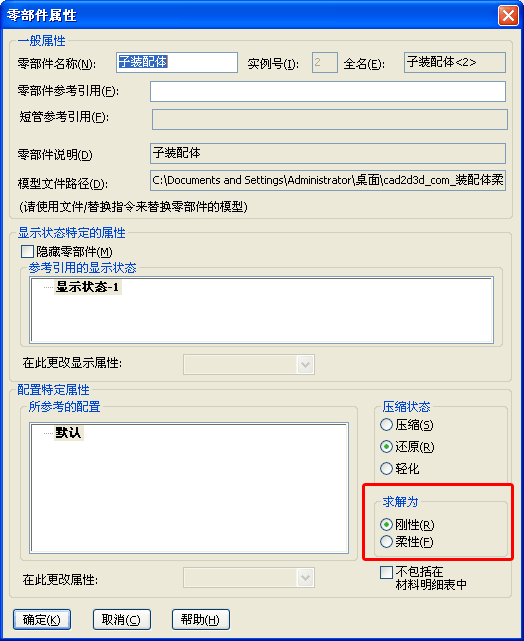

2. 求解为由刚性设置为柔性

rouxing-zhuangpei-2

3. 设计树图标效果

rouxing-zhuangpei-3

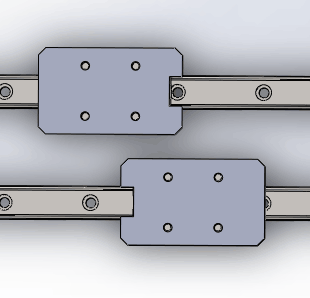

下面的示例中上面的滑块是不能移动的，下面的滑块由于子装配体设置为柔性配合，可自由滑动。

SolidWorks如何自由移动子装配体中的零件（柔性配合）

SolidWorks示例文件下载地址：http://vdisk.weibo.com/s/BWXQu6FjKz3 解压缩密码：cad2d3d.com
