U型零件定向机构

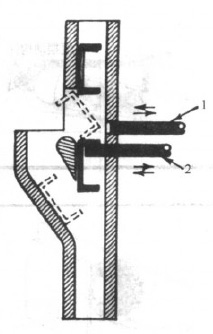

这个机构的关键是有两个在水平方向上交互往复运动的销钉。

零件沿槽滑下来，其U形底部将面向右或左。所有下来的零件先碰到销钉2并停止，此时销钉1进入通道，并且如果U形零件的底部面向邮编，销钉1击翻这个零件，如图中虚线零件所示。如果U形零件的底部面向左边，销钉1的运动就不会产生作用，当销钉2退回到右边时，零件将被允许通过主槽落下。
