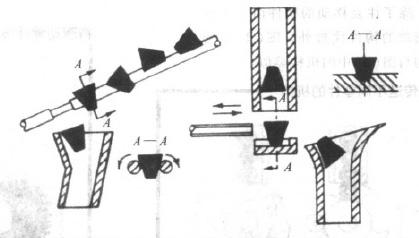

图中两个圆柱形杆以相反方向旋转,使得圆锥形零件呈现如截面A-A所示的位置(左图),所以当圆锥形零件滑下圆柱形杆时可以不考虑圆锥形零件头的朝向。当这些圆锥形零件到达圆柱形杆变细的截面时,它们落入槽中。
在第二种圆锥形零件的定向机构(右图)中,如果圆锥形零件的小头先落下时,它将正好与凹槽相配合。往复运动的圆柱杆向右移动时将撞击这个零件,并将其翻入出口槽。但如果圆锥形零件的大头先落下时,它将立在平面上(而不是凹槽里),这时圆柱杆只需推其进入出口槽即可,无需使其翻转。
