螺钉沉孔能放弹垫吗,看完沉孔深度、螺钉头和弹垫厚度,我才恍然大悟

自动化设备使用最多的就是内六角圆柱头,为了美观,通常会设置沉孔,将螺钉放到沉孔内,国内工程师通常还会配上标准弹簧垫圈(开口弹垫),但是,按照标准尺寸做出的沉孔,在深度方向根本就放不下弹垫和螺钉帽,这是为什么呢?

我查了一下沉孔、弹垫和螺钉的国家标准,具体规定如下:

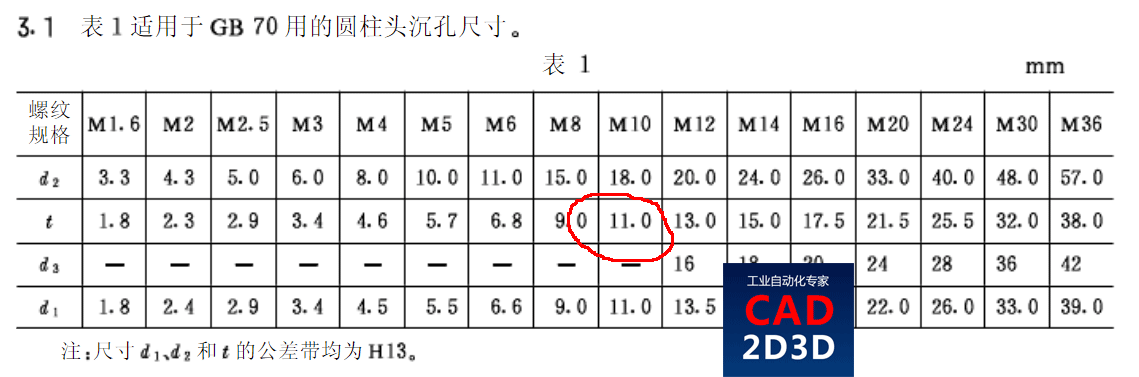

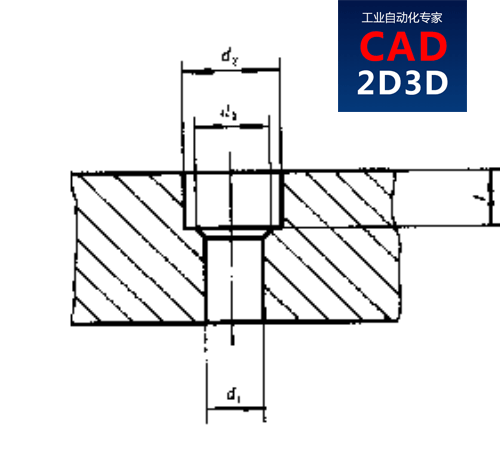

1. GB/T 152.3-1988 紧固件 圆柱头用沉孔 标准中规定的沉孔尺寸如下,比如M10的圆柱头对应的沉孔深度t为11mm,具体见下图:

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

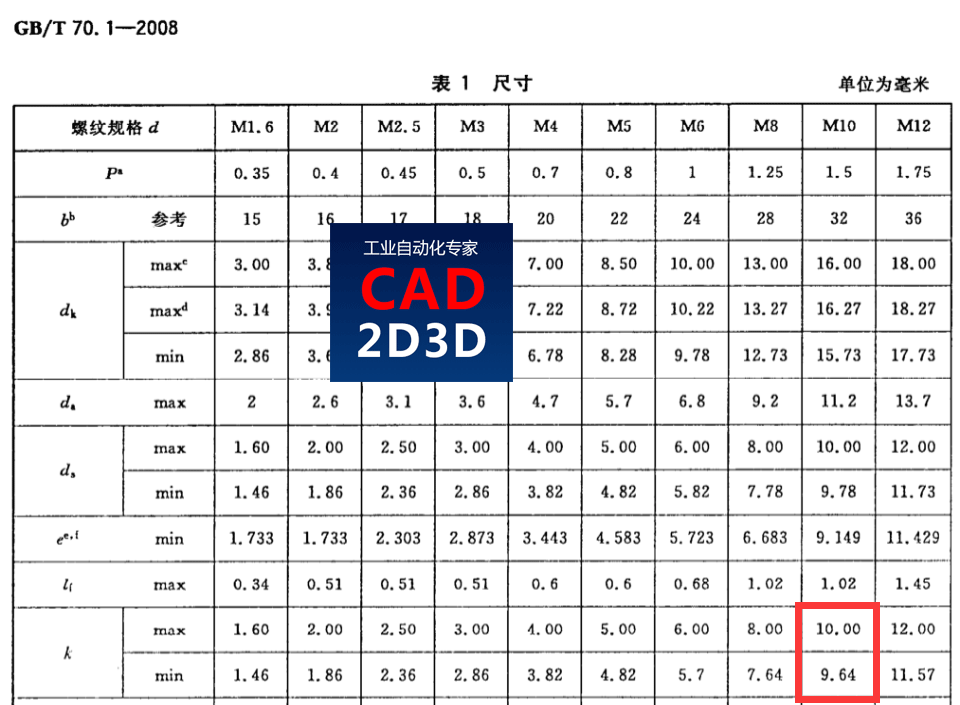

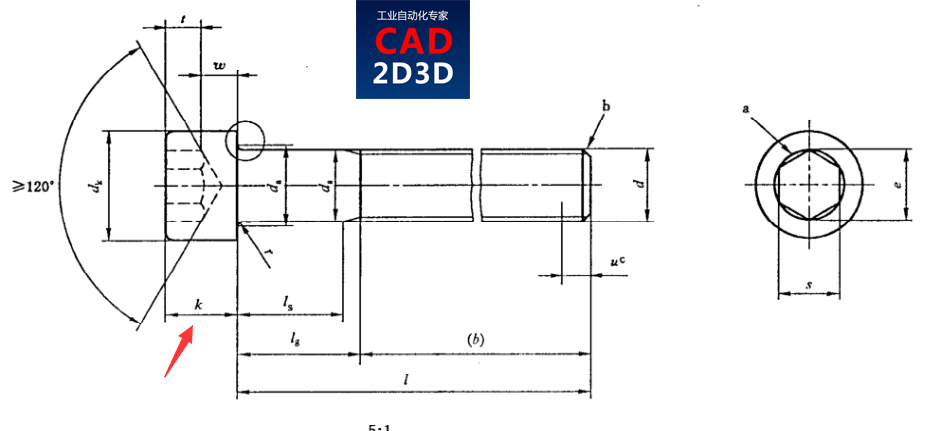

2. GB/T 70.1-2008 内六角圆柱头螺钉 标准中规格的螺钉头尺寸如下,其中M10的螺钉头高度k为9.64~10mm,具体见下图:

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

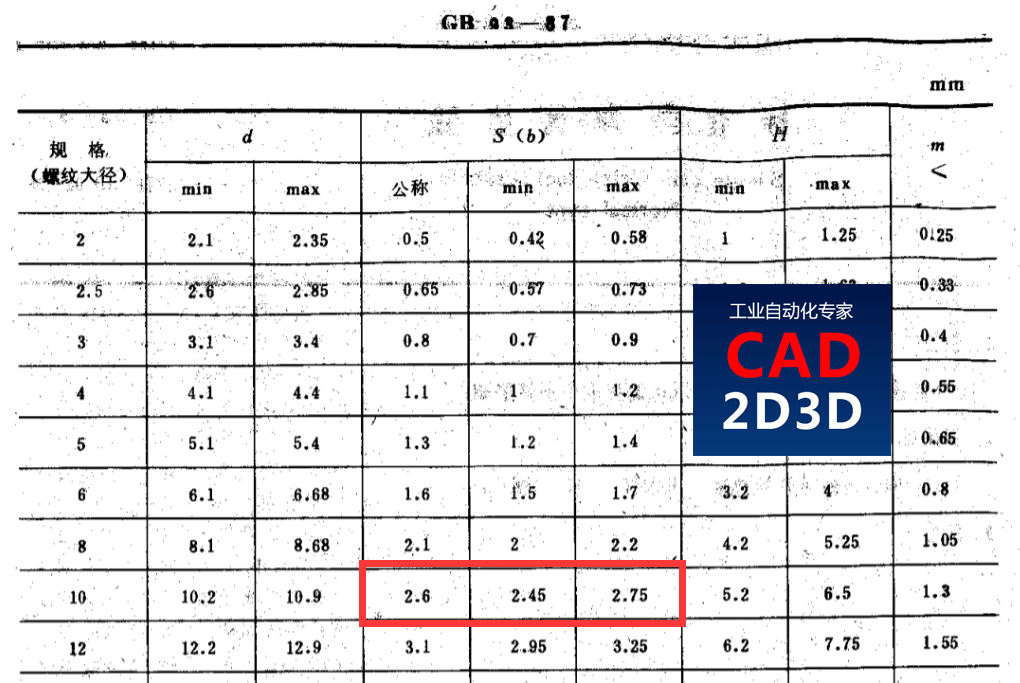

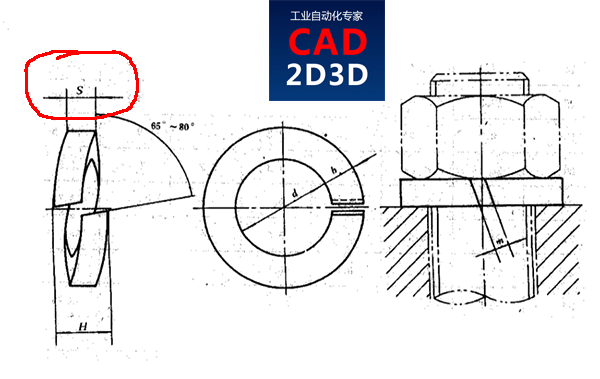

3. GB/T 93-1987 标准型弹簧垫圈 标准中规定垫圈的厚度尺寸如下,其中螺纹大径10对应的弹垫厚度S为2.6mm,具体尺寸见下图:

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

我们以M10的圆柱头内六角螺钉为例,对应的沉孔深度为11mm,螺钉头高度10mm,弹垫厚度2.6mm,如果使用弹垫的话,显然沉孔的深度不够,螺钉头会高出表面,这样沉孔就没意义了。

螺钉沉孔能加弹垫吗?国标规定的深度只能容纳螺钉头的高度,弹垫根本放不下

那么问题来了,沉孔能不能使用弹垫?从国家标准给出的标准尺寸来看,显然沉孔是不能使用弹垫的。

个人总结:从国标来看,沉孔就没考虑过放弹垫,从我个人了解到的信息来看,开头弹垫对竖直方向的防松有一定的作用,但对横向防松几乎没有作用。另外,强度等级大于8.8的高强度螺钉不能配用开口弹垫,因为弹垫的强度达不到螺钉拧紧要求。最后,螺钉正确的使用方法应该是打螺纹胶,然后按规定扭矩将螺钉拧紧。
