装车橇上经常用到的阀门有球阀、闸阀、截止阀和止回阀，球阀的介绍参见 https://www.cad2d3d.com/post-2197.html，下面详细说明一下闸阀、截止阀和止回阀。

3.4.2 闸阀

通过“闸”的字面意思就能理解闸阀，比如常见的水闸就是闸阀。

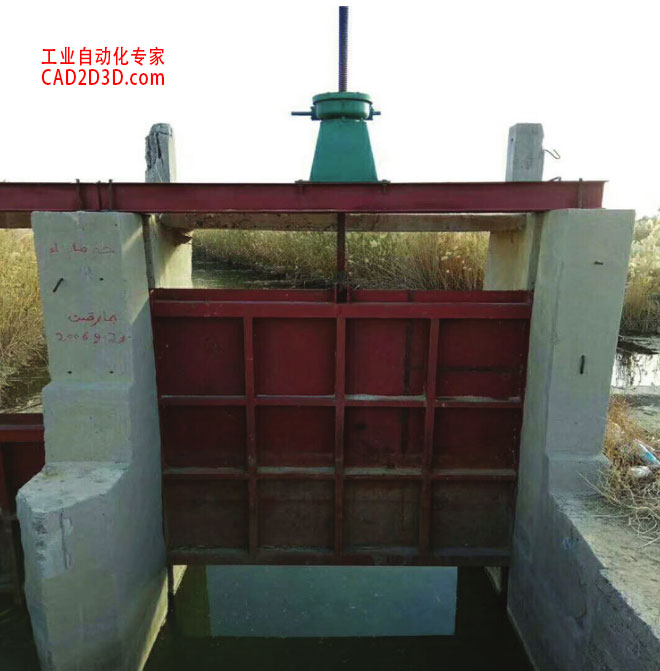

图3-24 水闸实物图

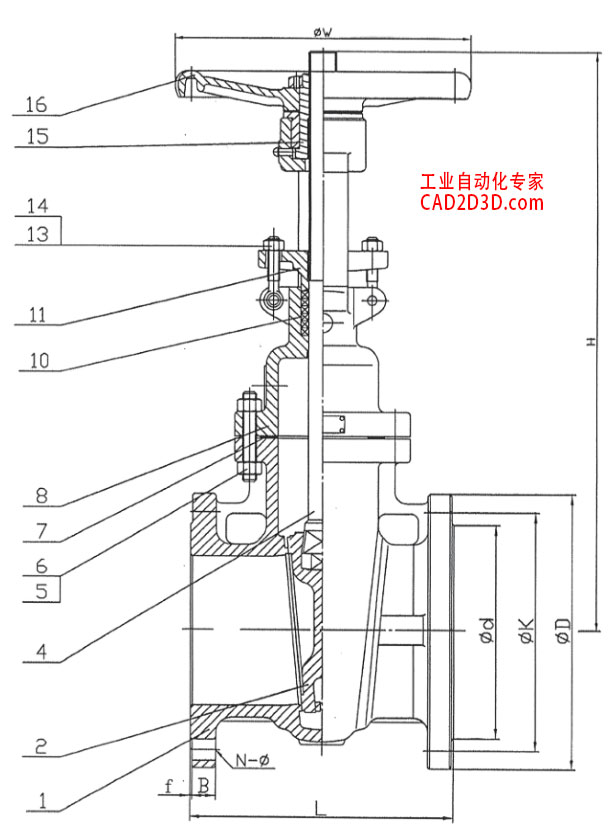

图3-25 闸阀内部结构示意图

扩展阅读：

1. 闸阀、截止阀的结构型式 OS&Y 和IS&Y的含义：https://www.cad2d3d.com/post-1942.html
2. 闸阀参数解释说明：https://www.cad2d3d.com/post-1750.html
3. 闸阀内部构造、组成、优缺点及选型方法：https://www.cad2d3d.com/post-1888.html

3.4.3 截止阀

截止阀的原理就像葡萄酒的瓶塞一样，用一个圆锥形的塞子塞紧瓶口即实现密封。

图3-26 葡萄酒与瓶塞

截止阀的英文是Globe Valve，其实截止阀和Globe Valve的叫法都容易让人产生疑惑。按照Globe英语原意来翻译的话，Globe Valve 应该翻译成球阀才对，但是中文里“球阀”对应的是“Ball Valve”，显然球阀已经被占用了，翻译人员图省事，直接将Globe Valve翻译成截止阀了，总的来说截止阀这个翻译极其不准确。

过去的Globe Valve具有球形体并因此而得名，但许多现代截止阀并没有太多的球形。然而，Globe Valve这个叫法仍然经常用于具有这种内部机构的阀门。

图3-27 截止阀内部结构示意图

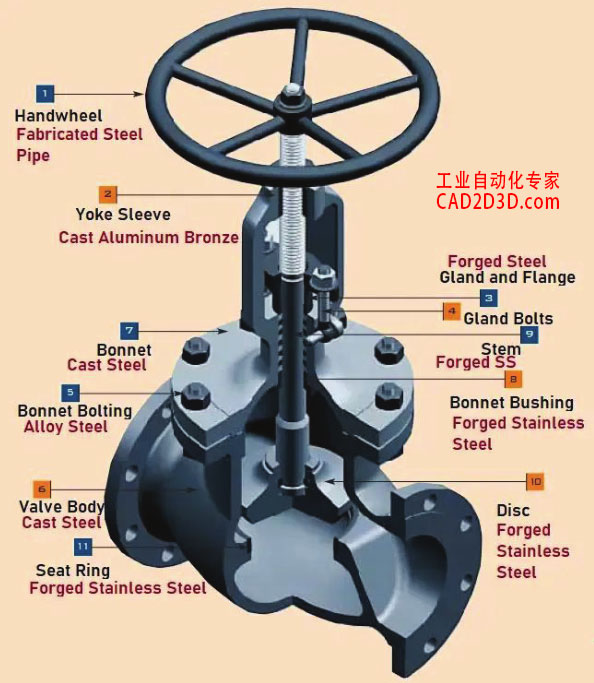

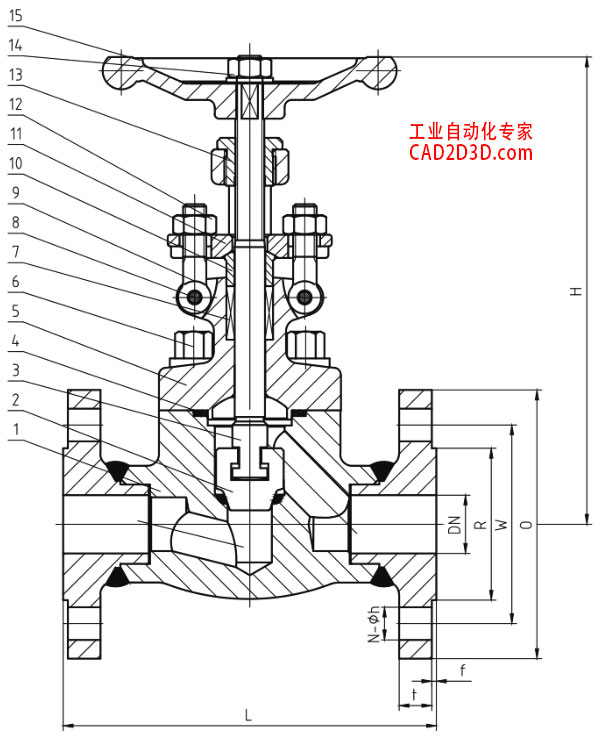

图3-28 截止阀内部结构图

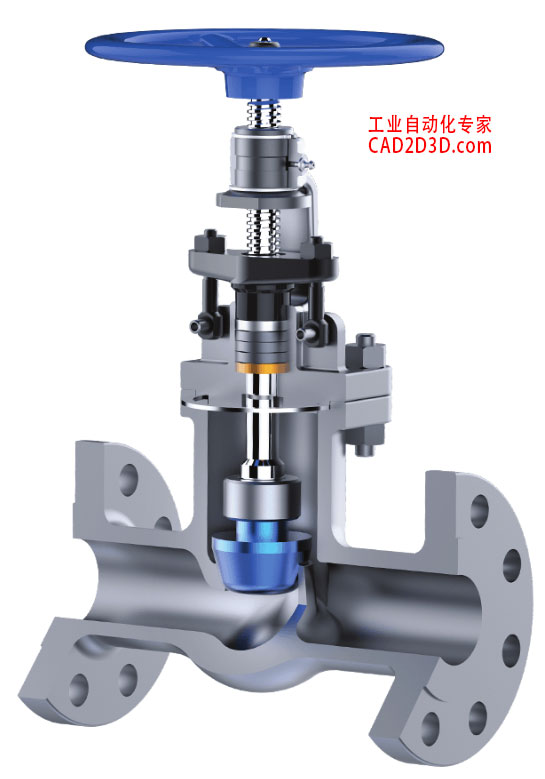

图3 29截止阀内部剖视图

扩展阅读：

1. Globe明明是球体的意思，为何Globe Vave被翻译成截止阀而不是球阀？https://www.kejidabaozha.com/post-1110.html
2. 截止阀实物拆解视频：https://www.cad2d3d.com/post-1221.html
3. 波纹管密封截止阀内部构造和组成：https://www.cad2d3d.com/post-1899.html
4. 针型阀 全称针型截止阀 Needle Valve 内部结构和运行原理：https://www.cad2d3d.com/post-2033.html

3.4.4 止回阀

止回阀也叫单向阀，防止介质逆流。

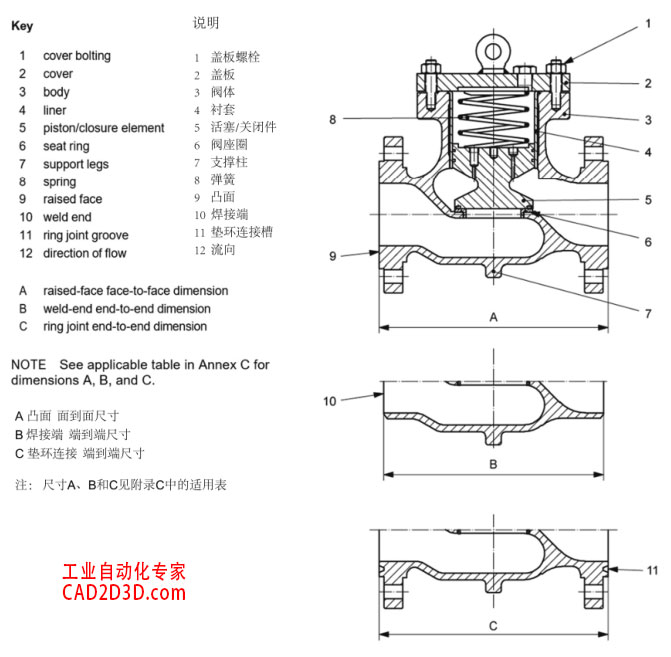

图3-30 弹簧升降式止回阀剖视图

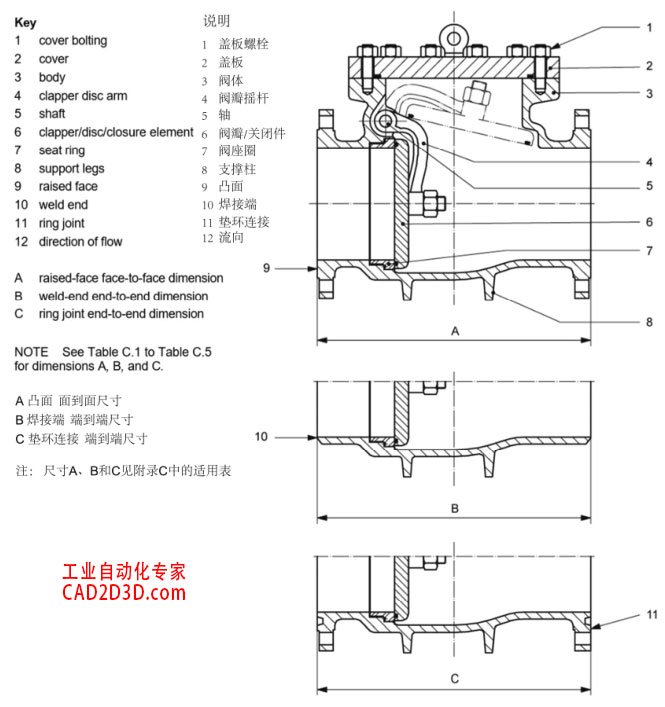

图3-31 旋启式止回阀

来源：《装车橇设计大师》/ 3 装车橇组成件 / 3.4.2 闸阀、3.4.3 截止阀和3.4.4 止回阀。
