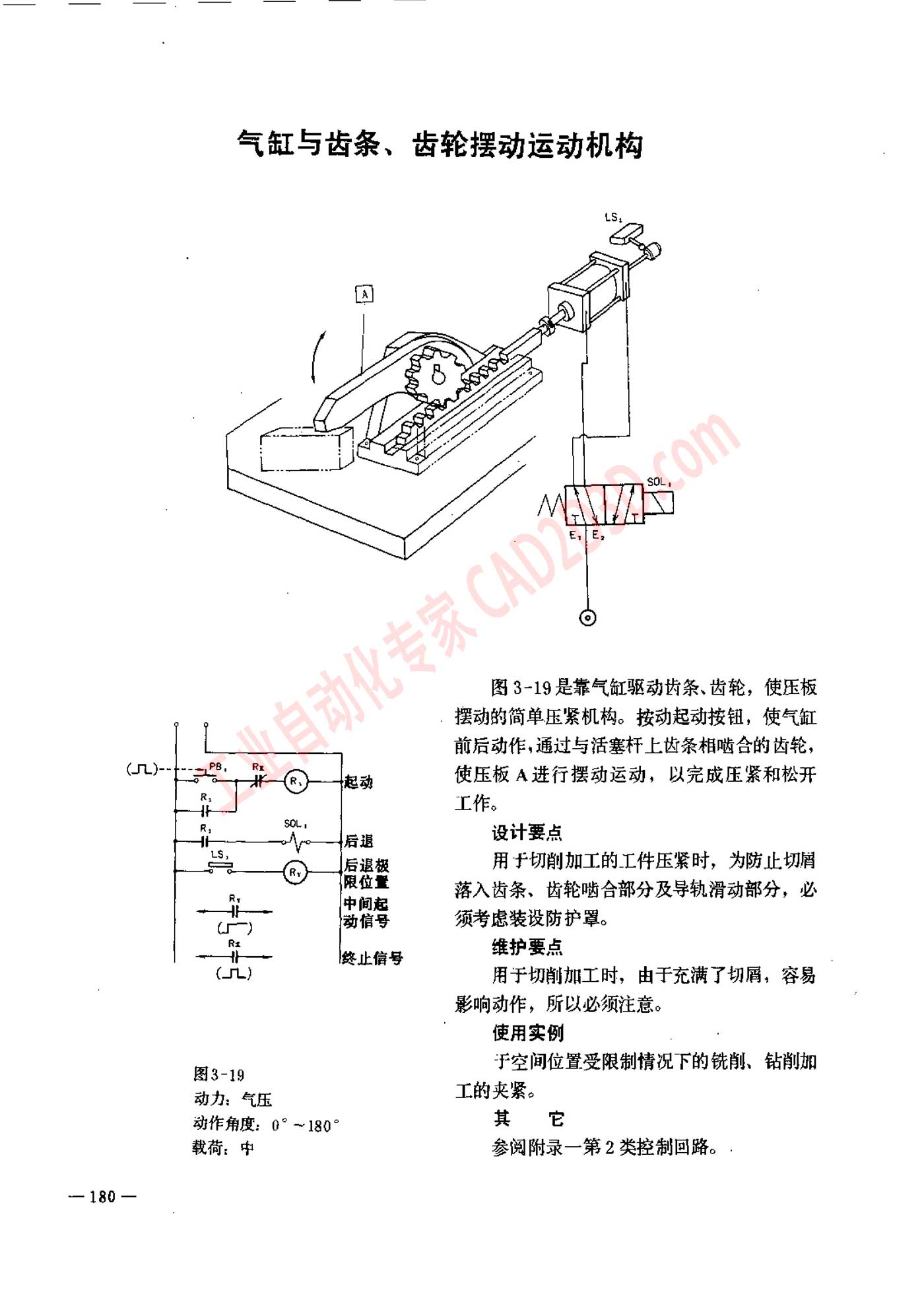

SES5EF. EREHEHNG Cn- 上- 一 180 一 图 3-19 动力 : 气压 动作 角度 : 0" ~ 180。 载荷 : 中 图 3-19 是 靠 气缸 驱动 齿 条 , 沧 轮 ， 使 压板 摆动 的 简单 压 紧 机 构 。 按 动 起 动 按钮 ， 使 气缸 前 岳 动 作 , 通过 与 活塞 村 上 齿 条 相 员 合 的 齿轮 ， 使 压板 A 进行 摆动 运动 ， 以 完成 压 紧 和 松 开 工作 。 设计 要 点 用 寺 切 淹 加 工 的 工件 压 紧 时 ， 为 防止 切 悦 落 入 沧 条 、 沧 轮 哮 合 部 分 及 导轨 滑动 部 分 ， 必 须 考 虑 装 设防 护 章 。 维护 要 点 用 于 切削 加 工时 ， 由 于 充满 了 切 届 ， 容 易 “影响 动作 ， 所 以 必须 注意 。 使 用 实例 加 于 空间 位 置 受 限制 情况 下 的 铣 前 、 钻 削 加 工 的 夹 紧 。 其 它 参阅 附录 一 第 2 类 控制 回路 。
