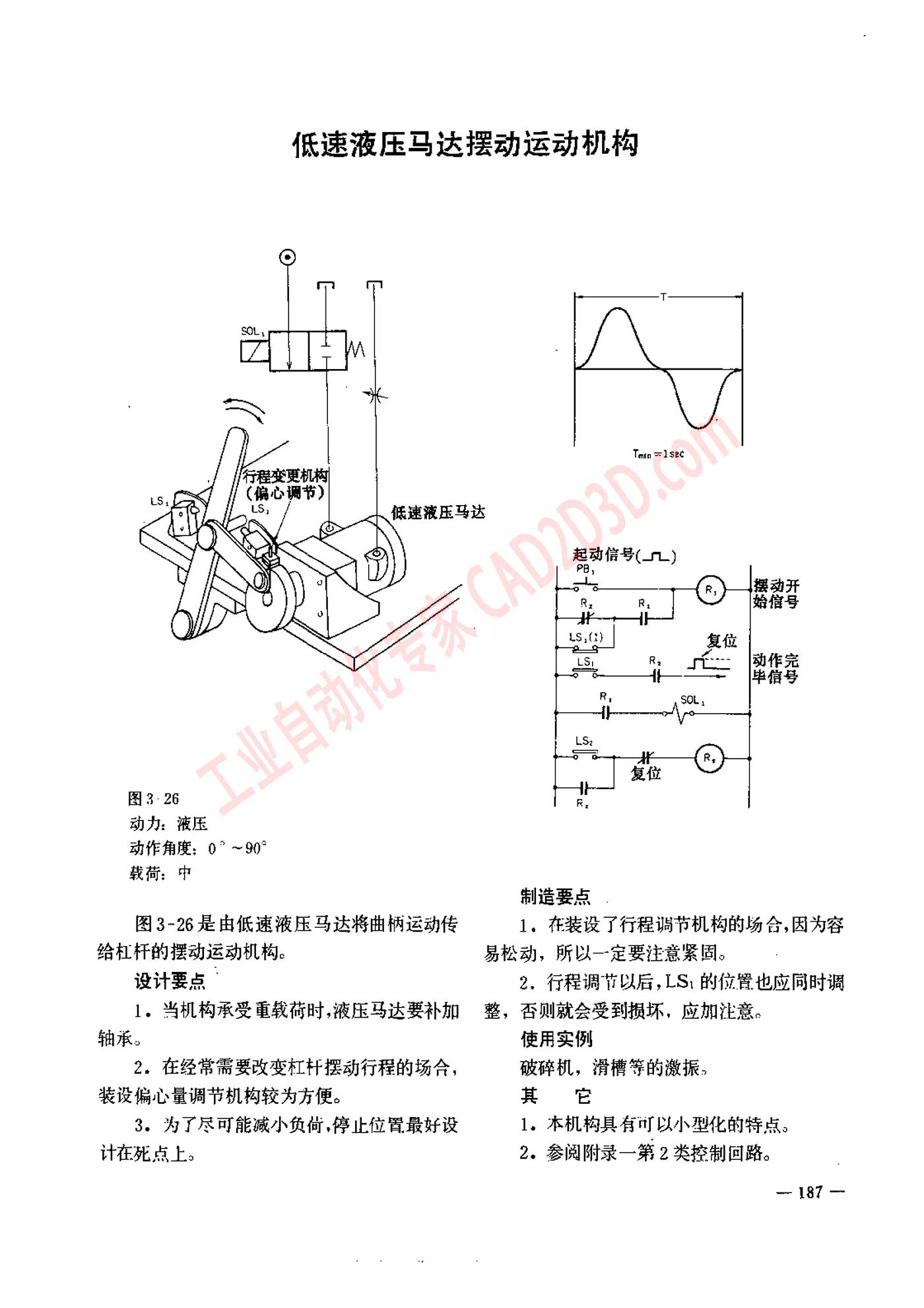

低速液压马达摆动运动机构
低速 液压 马达 摆动 运动 机 构
图 3. 26
动力 :液压
动作 角度 ， 0 ”~ 90
载荷 ， 中
图 3-26 是 由 低速 液压 马达 将 曲柄 运动 传
给 杠杆 的 摆动 运动 机 构 。
设计 要 点 “
1。 当 机 构 承受 重 载荷 时 ,液压 马达 要 补 加
轴承 。
2。 在 经 常 需要 改变 杠杆 摆动 行程 的 场合 ，
装 设 偏心 量 调 节 机 构 较 为 方便 。
3。 为 了 尽 可 能 减 小 负 佑 ,停止 位 置 最 好 设
计 在 死 点 上 。
Toun =158
制造 要 点
1， 存 装 设 了 行程 调节 机 构 的 场合 ,因为 容
易 松 动 ， 所 以 一 定 要 注意 紧 固 。
2 行程 调节 以 后 ,LS 的 位 置 也 应 同时 调
整 ， 和 否则 就 会 受到 损坏 ， 应 加 注意 。
使 用 实例
破碎 机 ， 滑 槽 等 的 激 振 。
E 它
1。 本 机 构 具 有 可 以 小 型 化 的 特点 。
2. 参阅 附录 一 第 2 类 控制 回路 。
