液压马达和进给丝杠摆动运动机构
液压 马达 和 进 给 丝 杠 摆动 运动 机 构
连 动
图 3-28 B »
动力 ,液压 在 液压 马达 停止 时 会 有 定 程度 的 倒转 ， 必 须
动作 角度 0。 一 90? 注意 。
载荷 : 轻 制造 要 点
1。 由 于 液压 马达 不 能 承受 和 轴 向 载荷 ,所 以

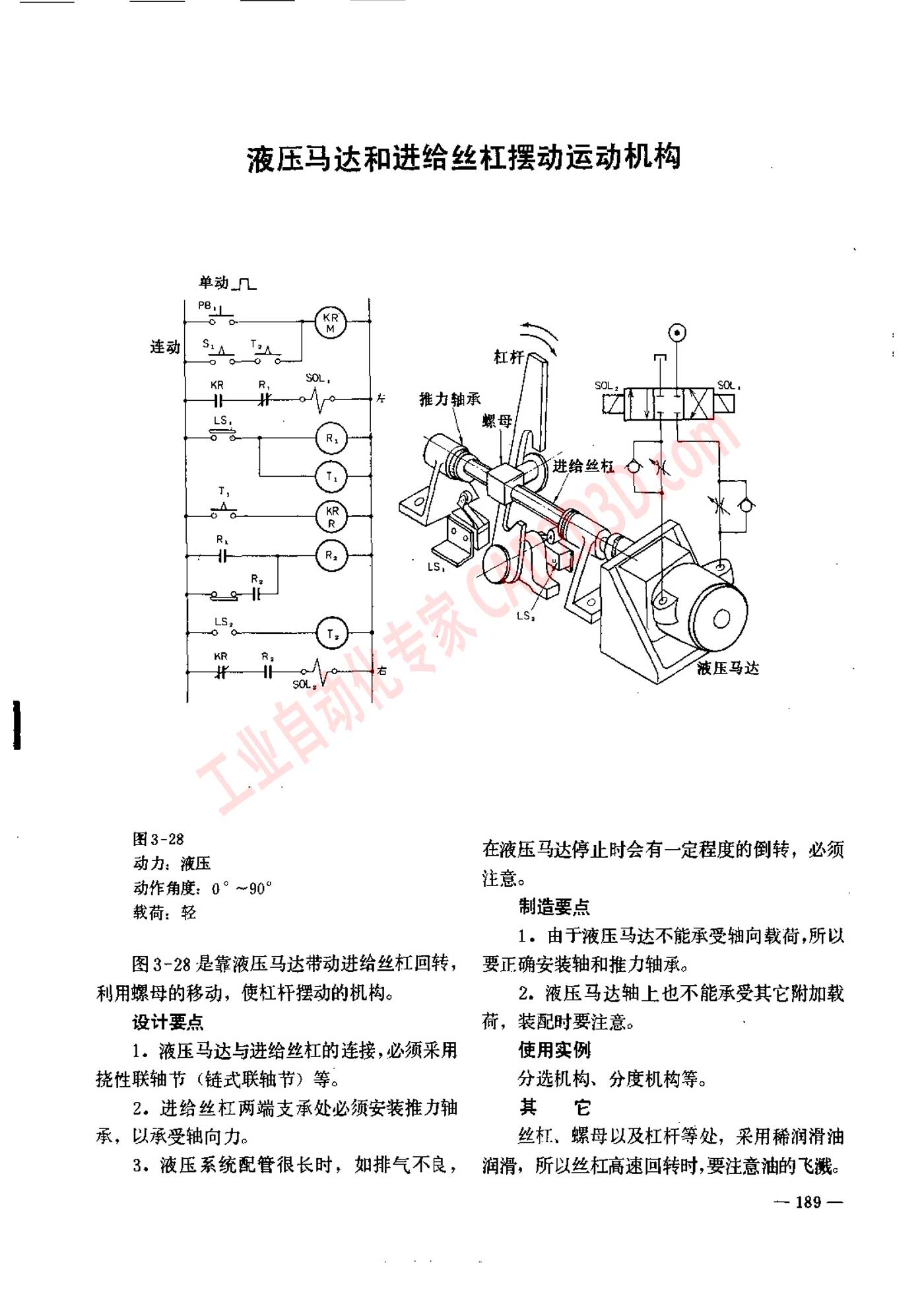

图 3-28 是 靠 液压 马达 带动 进 给 丝 杠 回 转 ， ”要 正确 安装 轴 和 推力 轴承 。
利用 螺母 的 移动 ， 使 杠杆 摆动 的 机 构 。 2,. 滚 压 马达 轴 上 也 不 能 承受 其 它 只 加 载
设计 要 点 茶 ， 装 配 时 要 注意 。 .
1.。 液压 马达 与 进 给 丝 杠 的 连接 , 必须 采用 使 用 实例
挑 任 联 轴 节 〈( 链 式 联 轴 节 ) 等 。 分 选 机 构 、 分 度 机 构 等 。
2. 进 给 丝 杠 两 端 支承 处 必须 安装 推力 轴 其 它
承 ， 以 承受 轴 向 力 。 丝 枉 ， 螺 母 以 及 杠杆 等 处 ， 采 用 稀 润滑 油
3. 液压 系统 配 管 很 长 时 ， 如 排 气 不 良 ， 润滑 ， 所 以 丝 杠 高 速 回转 时 ,要 注意 油 的 飞溅 。
