蜗杆摆动运动机构

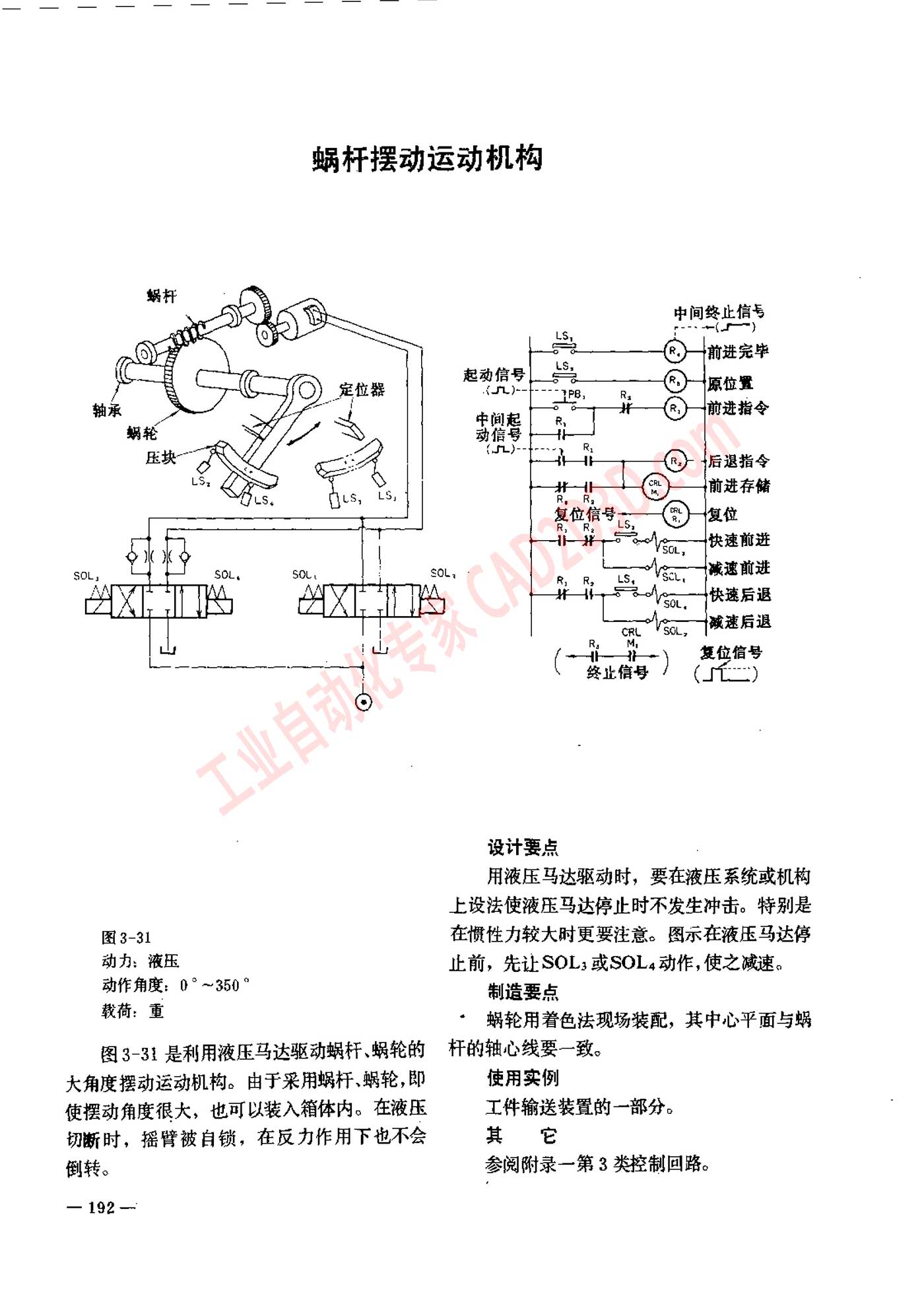

图 3-31
动力 液 下
动作 角度 : 0 ~350”
载荷 ， &
蝎 杆 摆动 运动 机 构
图 3-3! 是 利用 液压 马达 驱动 蜗杆 ,蜗轮 的
大 角度 摆动 运动 机 构 。 由 于 采用 蜗杆 .蜗轮 , 即
使 摆动 角度 很 大 ， 也 可 以 装 入 箱 体 内 。 在 液压
切断 时 ， 播 臂 被 自 锁 ，
倒转 。
—192—
在 反 力 作用 下 也 不 会
中 间 终 止 信 与
[
RITES
用 液压 马达 驱动 时 ， 要 在 液压 系统 或 机 构
上 设法 使 液压 马达 停止 时 不 发 生 冲击 。 特 别 是
在 惯性 力 较 大 时 更 要 注意 。 图 示 在 液压 马达 停
止 前， 先 让 SOL3 或 SOL4 动 作 , 使 之 减速 。
制造 要 点
蜗轮 用 着 色 法 现场 装配 ， 其 中 心平 面 与 蜗
杆 的 轴 心 线 要 一 致 。
使 用 实例
工件 输送 装置 的 一 部 分 。
其 它
参阅 附录 一 第 3 类 榨 制 回路 。
