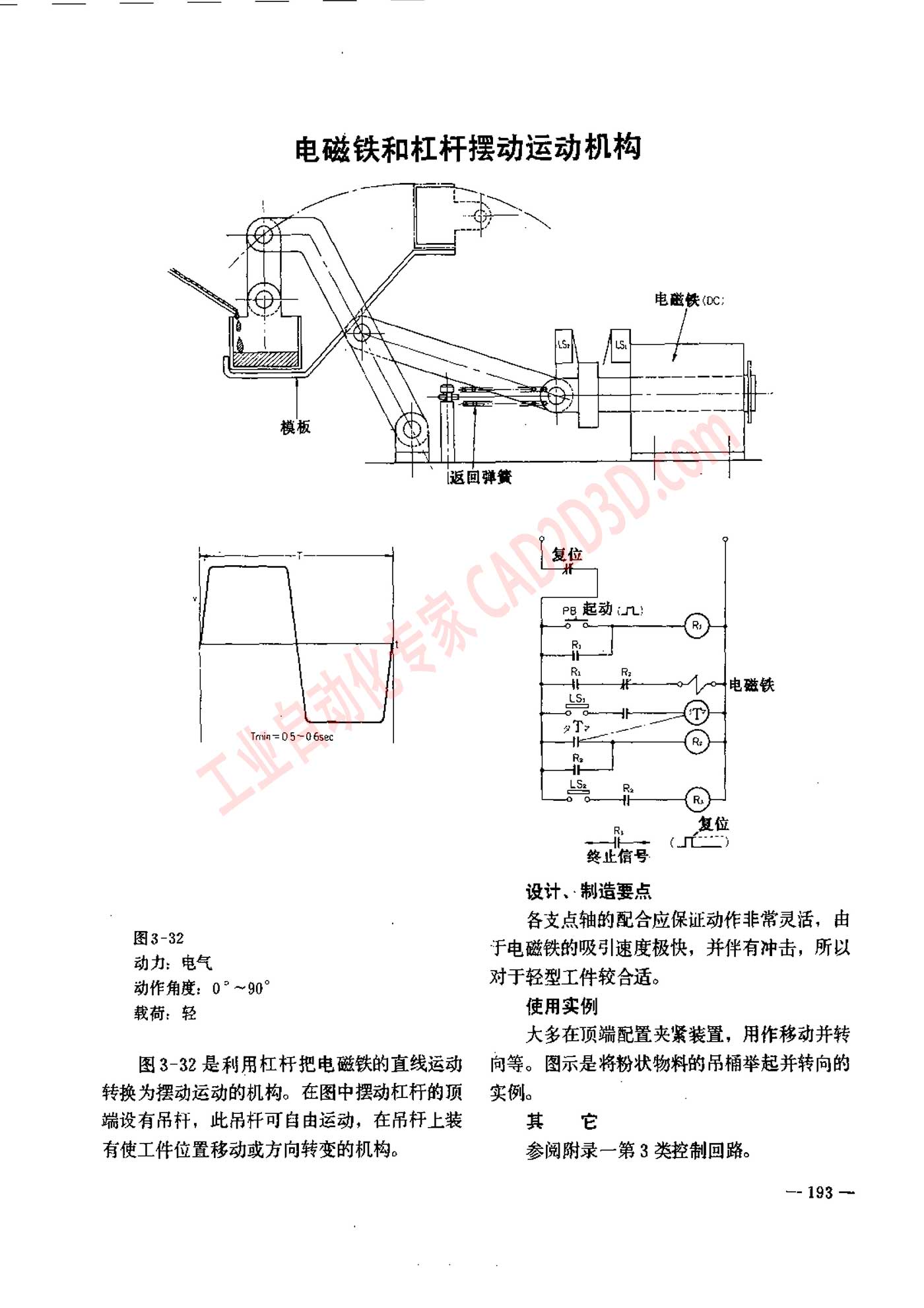

电磁铁和杠杆摆动运动机构
@,mifinflfi%i}l'_ 云 动 机构
Trvin =050 6sec
设计 、 制 造 要 点
各 支点 轴 的 配合 应 保证 动作 非常 灵活 ， 由
o 于 电磁 铁 的 吸引 速度 极 快 ， 并 伴 有 冲击 ， 所 以
动作 角度 ，0。 ~90* 对 于 轻型 工件 较 合适 。
putin 使 用 实例
大 多 在 顶端 配置 夹 紧 装置 ， 用 作 移 动 并 转
图 3-32 是 利用 杠杆 把 电磁 铁 的 直线 运动 ”向 等 。 图 示 是 将 粉 状 物料 的 品 桶 举 起 并 转向 的
转换 为 摆动 运动 的 机 构 。 在 图 中 摆动 杠杆 的 项 ”实例 。
端 设 有 吊 村 ， 此 吊 杆 可 自由 运动 ， 在 吊 杆 上 装 A E
有 使 工件 位 置 移动 或 方向 转变 的 机 构 。 参阅 附录 一 第 3 类 控制 回路 。
— 193 —
