电磁铁与齿条、齿轮摆动运动机构

电磁铁与齿条、齿轮摆动运动机构

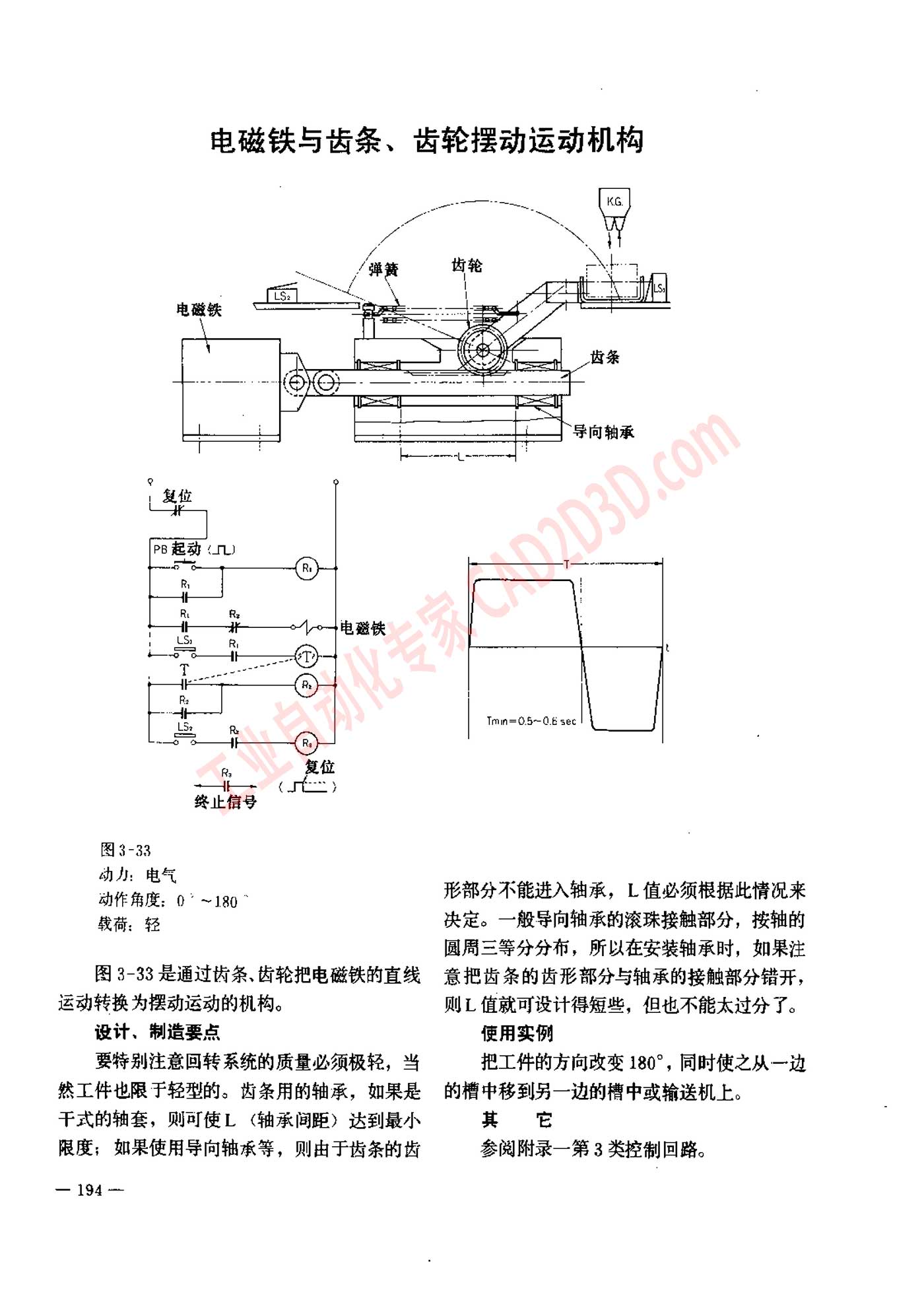

电磁 铁 与 齿 条 、 齿 轮 摆动 运动 机 构 图 3-33 Sl By 动作 角度 : 0 ~180 载荷 , 轻 图 3-33 是 通过 齿 条 ,上 告 轮 把 电磁 铁 的 直线 运动 转换 为 摆动 运动 的 机 构 。 设计 、 制 造 要 点 要 特别 注意 回转 系统 的 质量 必须 极 轻 , 当 然 工件 也 限于 轻型 的 。 贞 条 用 的 轴承 , 如 果 是 干 式 的 轴 套 , 则 可 使 L 〈 轴 承 韶 上 距 ) 达到 最 小 限度 , 如 果 使 用 导向 轴 厌 等 , 则 由 于 齿 条 的 齿 — 194 — Tmin=0.5~0.E sec 形 部 分 不 能 进入 轴承 ,L 值 必须 根据 此 情况 来 决定 。 一 般 导向 轴承 的 滚珠 接触 部 分 , 按 轴 的 圆周 三 等 分 分 布 , 所 以 在 安装 轴承 时 , 如 果 注 意 把 此 条 的 齿 形 部 分 与 轴承 的 接触 部 分 错开 , 则 工 值 就 可 设计 得 短 些 , 但 也 不 能 太 过 分 了 。 使 用 实例 把 工件 的 方向 改变 180*, 同时 使 之 从 一 边 的 槽 中 移 到 另 一 边 的 槽 中 或 输送 机 上 。 X E 参阅 附录 一 第 3 类 控制 回路 。
