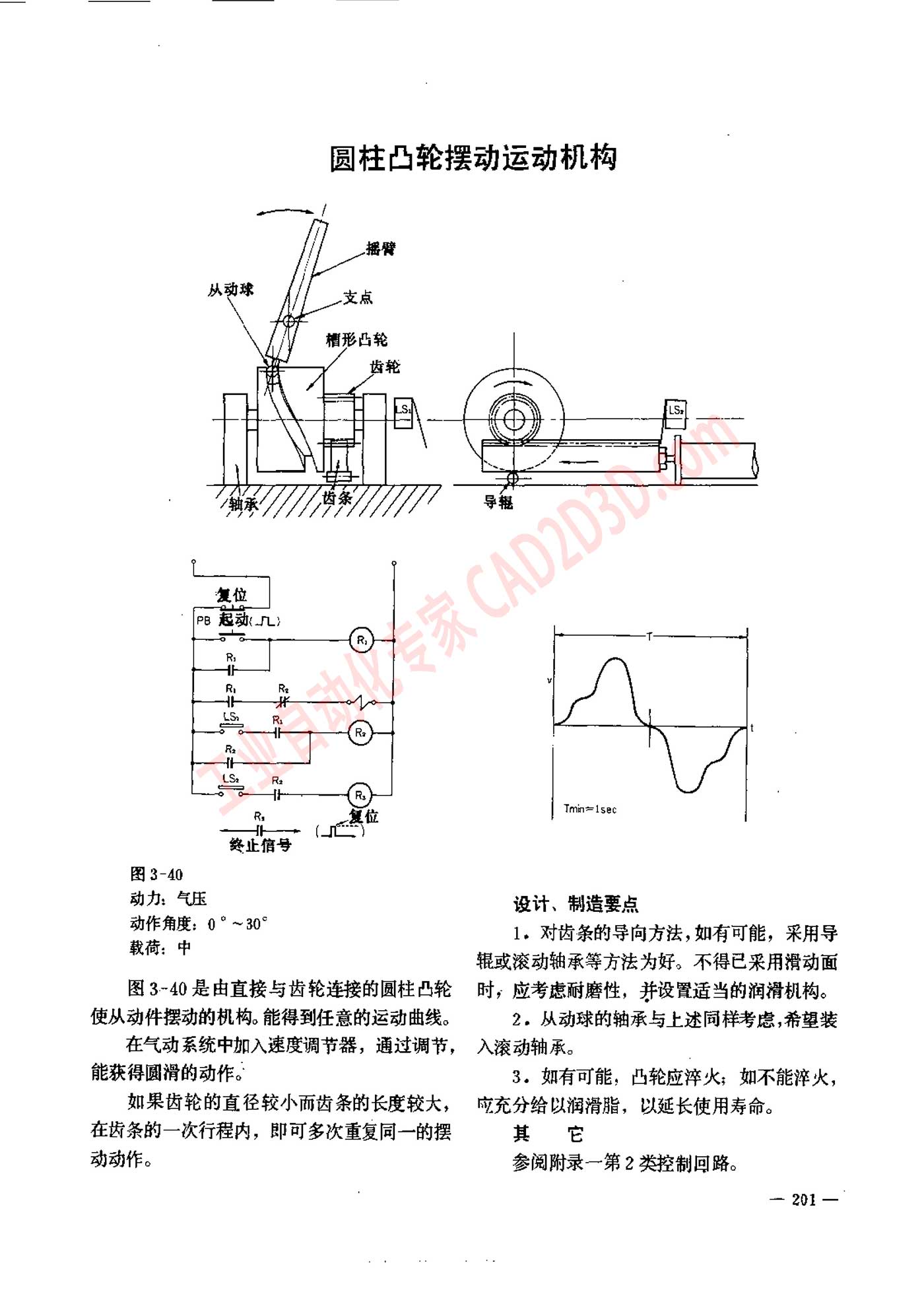

圆柱凸轮摆动运动机构
圆柱 凸轮 摆动 运动 机 构
Tmin=1sec
图 3-40
动力 气压 设计 、 制 造 要 点
0°~30 1。 对 沧 条 的 导向 方法 , 如 有 可 能 ， 采 用 导
辊 或 深 动 铀 承 等 方法 为 好 。 不 得 已 采用 浊 动 面
图 3-40 是 由 直接 与 齿轮 连接 的 圆柱 凸轮 时， 应 考虑 耐 磨 性 ， 并 设置 适当 的 润滑 机 构 。
使 从 动 件 摆动 的 机 构 。 能 得 到 任意 的 运动 曲线 。 2 。 从 动 球 的 轴承 与 上 述 同样 考虑 ,希望 装
在 气动 系统 中 加 入 速度 调节 器 ， 通 过 调节 ， 入 滚动 轴承 。
能 获得 圆滑 的 动作 。 3。 如 有 可 能 ， 凸 轮 应 淳 火 ， 如 不 能 注 火 ，
如 果 沧 轮 的 直径 较 小 而 齿 条 的 长 度 较 大 ， ”应 充分 给 以 润滑 脂 ， 以 延长 使 用 寿命 。
在 齿 条 的 一 次 行程 内 ， 即 可 多 次 重复 同一 的 摆 其 它
动 动作 。 参阅 附录 一 第 2 类 控制 回路 。
— 201 —
