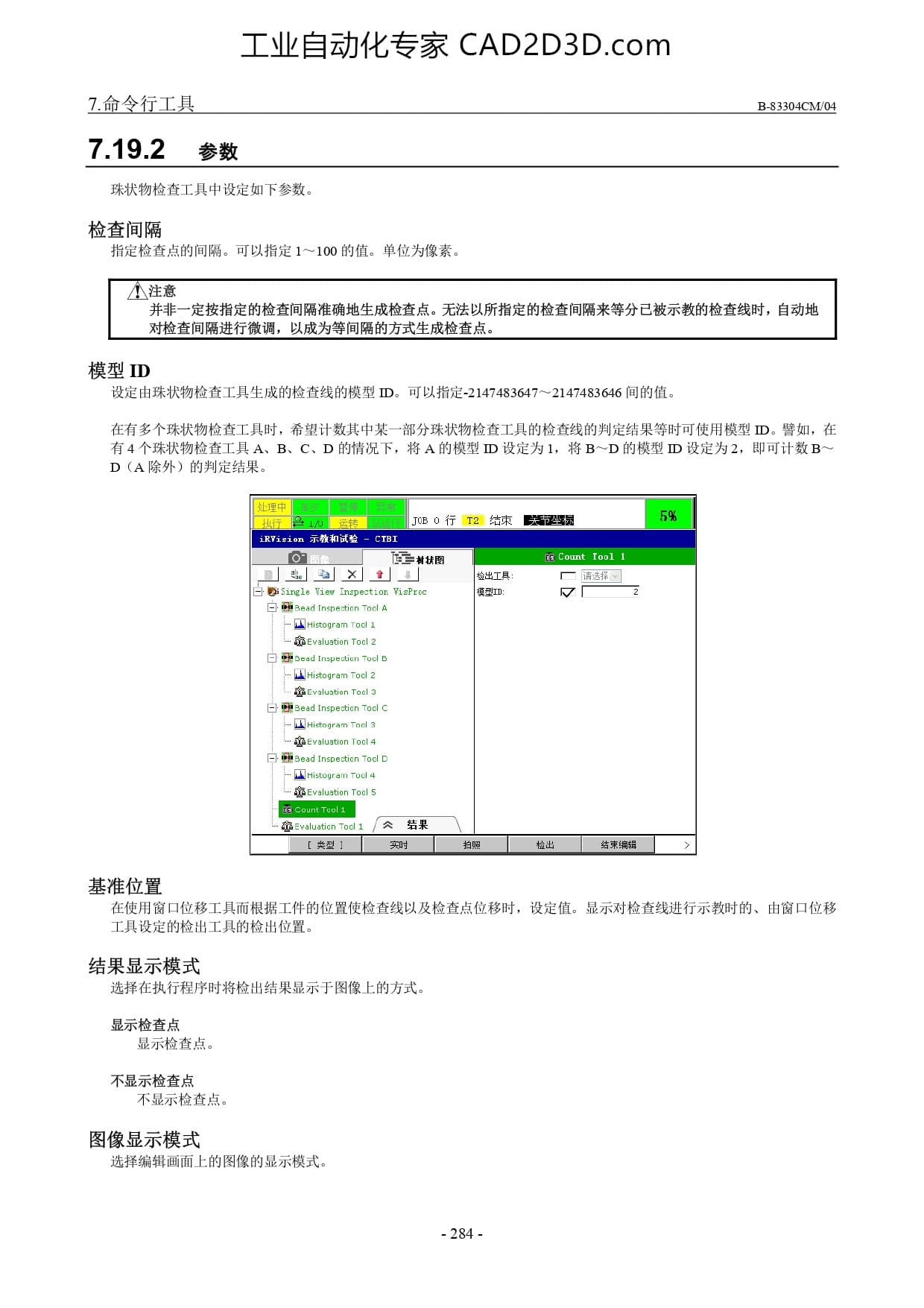

7. 命 令 行 工 具 B-83304CM/04
珠 状 物 检查 工具 中 设 定 如 下 参数 。
检查 间隔
指定 检查 点 的 间隔 。 可 以 指定 1~100 的 值 。 单 位 为 像素 。
查 间隔 准确 地 生成 检查 点 。 无 法 以 所 指定 的 检查 间隔 来 等 分 已 被 示 教 的 检查 线 时 ,自动 地
以 成 为 等 间隔 的 方式 生成 检查 点 。
模型 ID
设 定 由 珠 状 物 检 查 工具 生成 的 检查 线 的 模型 ID。 可 以 指定 -2147483647 一 2147483646 间 的 值 。
在 有 多 个 珠 状 物 检查 工具 时 ， 和 希望 计数 其 中 某 一 部 分 珠 状 物 检查 工具 的 检查 线 的 判定 结果 等 时 可 使 用 模型 ID。 i, 在
有 4 个 珠 状 物 检 A、B、C、D 的 情况 下 ， 将 A 的 模型 ID 设 定 为 1， 将 B 一 D 的 模型 ID 设 定 为 2， 即 可 计数 B 一
D (CA 除外 ) 的 判定 结果 。
Ju 0 {7 T2 G EESERER
B e
e8|
[ W Single View Inspect
[} #aead Inspection Tool &
Wdnistogram Toel 1
密 Evaluation Tocl2
蝇 亚 acod Inspexion Tocle
Wl istogram Tocl 2
hevaluation Tool 3
[} BB 3ead Inspection Toel C
WlHistagram Tacl 3
BREvaluation Tacl 4
[} BB 3ead Inspection Toel D
MdHistogram Tool 4
Evalustion Taol 5
Revalustion To0 1/
E
位 移 工具 而 根据 工件 的 位 置 使 检查 线 以 及 检查 点 位 移 时 ， 设 定 值 。 显 示 对 检查 线 进行 示 教 时 的 、 由 窗口 位 移
从 出 工具 的 检 出 位 置 -
结果 显示 模式
选择 在 执行 程序 时 将 检 出 结果 显示 于 图 像 上 的 方式 。
显示 检查 点
显示 检
不 显示 检查 点
不 显示 检查
图 像 显示 模 式
选择 编辑 画面 上 的 图 像 的 显示 模式 。
