MPa(G)、MPa(A)、绝对压力、相对压力、表压、真空度的含义及关系

压力容器压力管道图纸经常会看到单位MPa(G),MPa(G)表示表压,也就是压力表指示的压力,不是绝对压力,而是相对压力。

另外还有MPa(A),代表绝对压力。

G和A代表的含义如下:

  • G=gauge
  • A=absolute

绝对压力:力是指直接作用于容器或物体表面的压力,即物体承受的实际压力,其零点为绝对真空,符号为PABS。

相对压力:是一种以大气压力作为基准所表示的压力,是压力的表示方法的一种。

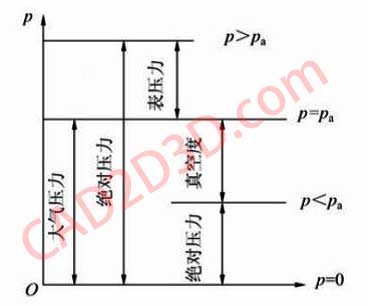

绝对压力、相对压力、真空度之间的关系图:

MPa(G)、MPa(A)、绝对压力、相对压力、表压、真空度的含义及关系

普通的工业压力表测量的都是表压值,也就是绝对压力与大气压的压差值。当绝对压力大于大气压值时测得的表压值为正值,称为正表压;当绝对压力小于大气压值时测得的表压值为负值,称为负表压,即真空度。
