螺钉螺母紧固扭矩标准规范

一、适用范围

本规范适用于螺纹直径为3~30mm的、以控制扭矩方式进行紧固的、且符合以下的紧固件:

  1.  外螺纹的机械性能符合 GB/T3098.1 规定的 4.8、5.8、8.8、10.9、12.9级;
  2. 内螺纹机械性能符合 GB/T3098.2 或 GB/T3098.1 且具有充分发挥螺纹连接副承载能力的精度;
  3. 螺纹符合 GB/T 196,螺纹精度不低于 GB/T 197 规定的 6 级;
  4. 内、外螺纹件的六角对边尺寸符合 GB/T 3104 规定的标准系列;
  5. 外螺纹在紧固中承受轴向拉伸载荷;

特别注意:若螺钉联接件为铜制或铝制件,按5.8 级拧紧力矩要求拧紧固定。螺纹等级为8.8 —12.9  级,暂统一按8.8 级拧紧力矩要求拧紧固定。

本规范不适用于以下情况:

  1. 外螺纹件在紧固中承受压缩力的紧定螺钉、由外螺纹件攻出螺纹的自攻螺钉及大螺钉、以及有效力矩型螺纹紧固件的紧固;
  2. 加润滑剂装配的螺栓、螺钉、螺柱和螺母的紧固件,以及紧定螺钉和类似的不规定抗拉强度的螺纹紧固件。

注意:当表面状态不同、支撑面尺寸及形态与标准条件差异较大,以致预紧力不能满足要求以及对预紧力有特别要求时,应对紧固力矩进行合理调整。

二、规范性引用文件

  1.  QC-T 518-1999 汽车用螺纹紧固件拧紧扭矩规范
  2. 《机械加工工艺员设计手册》— 普通螺栓拧紧力矩(陈宏钧 主编)
  3. 《机械装配技术》(徐兵 编著)

三、常用未注螺钉、螺母紧固扭矩规定

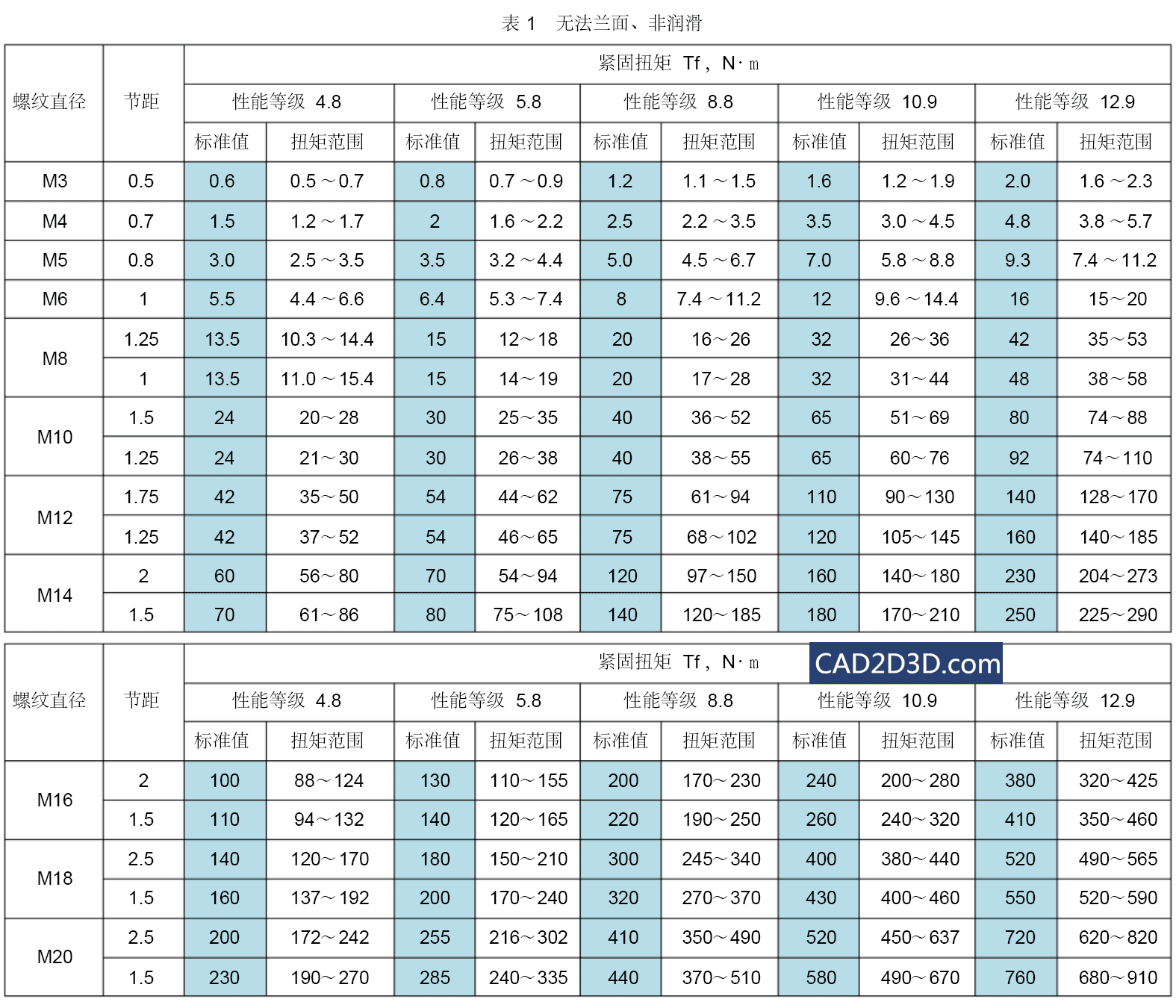

无法兰、非润滑螺钉、螺母紧固扭矩:

螺钉螺母紧固扭矩标准规范

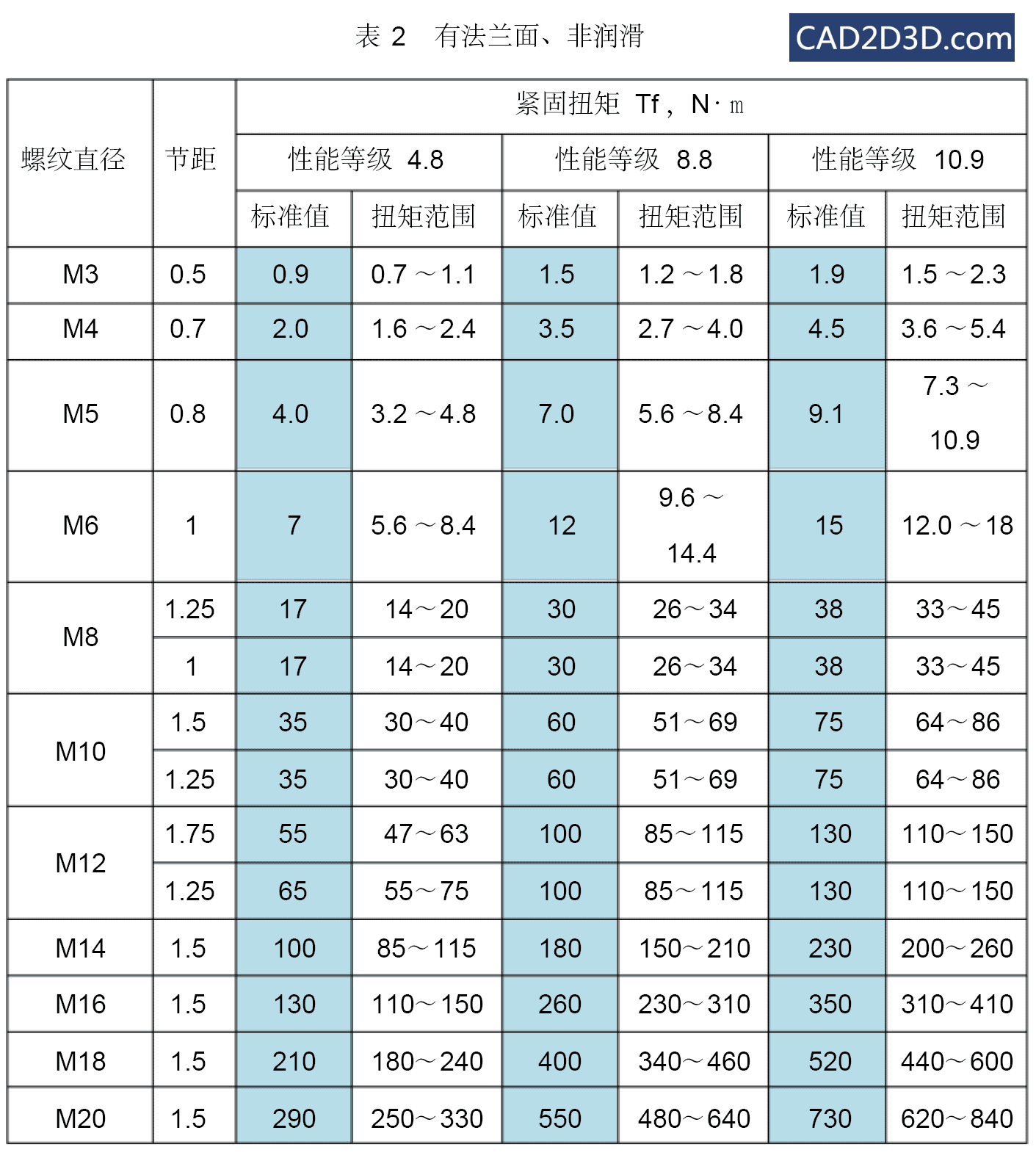

有法兰面、非润滑螺钉螺母紧固扭矩

螺钉螺母紧固扭矩标准规范

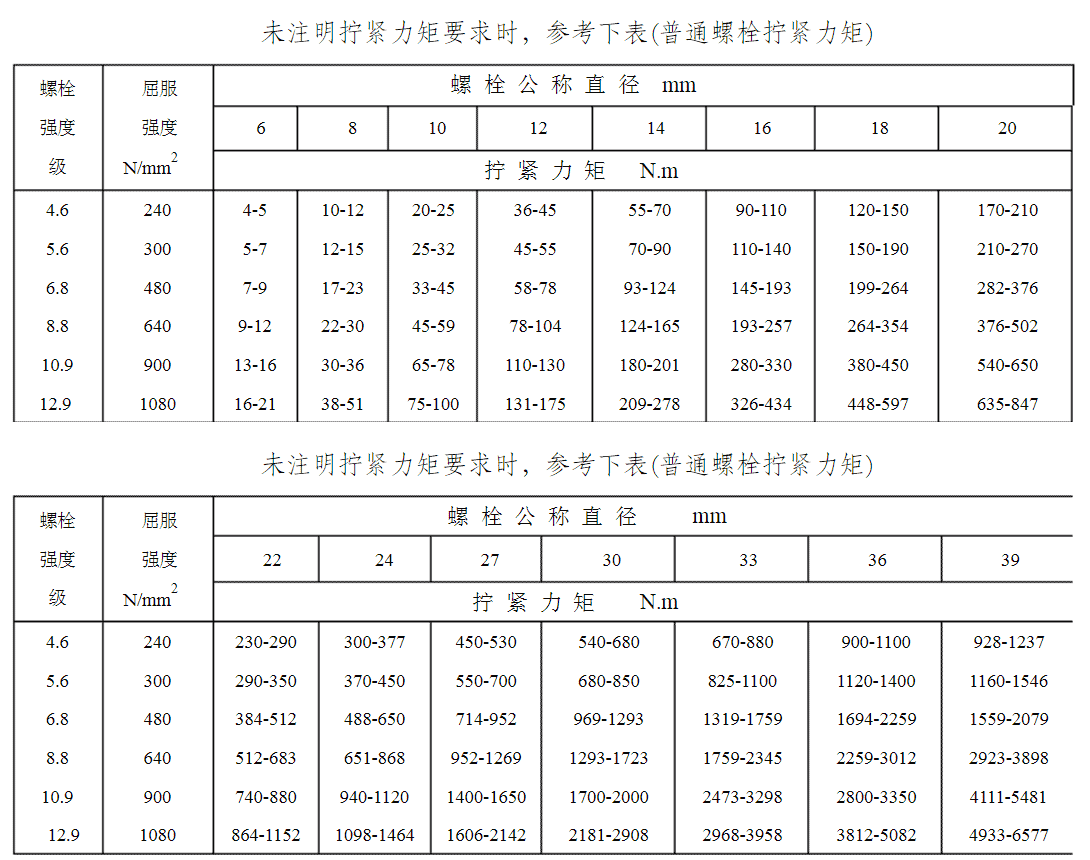

除了上表之外,也可参见下表 未注明拧紧力矩要求:

螺钉螺母紧固扭矩标准规范

四、注意事项

1. 若拧紧扭矩有特殊要求,以相应的技术文件所规定的扭矩值为标准。
