1. 摩擦力

直线导轨借由钢珠做滚动导引,故其摩擦力可以减小到传统滑动导引的1/50,尤其是静摩擦非常小、和动摩擦没有太大的差别,因此不会发生空转打滑的现象而能实现微米级的运动精度;一般而言,直线导轨的摩擦系数约为0.004

其中刮油片阻力因规格不同而异,其值列于各规格之摩擦力章节。

F = μ • W+S

  • F: 摩擦力 (kN)
  • S: 刮油片阻力 (kN)
  • μ: 摩擦力係數
  • W: 運動垂直方向負荷 (kN)

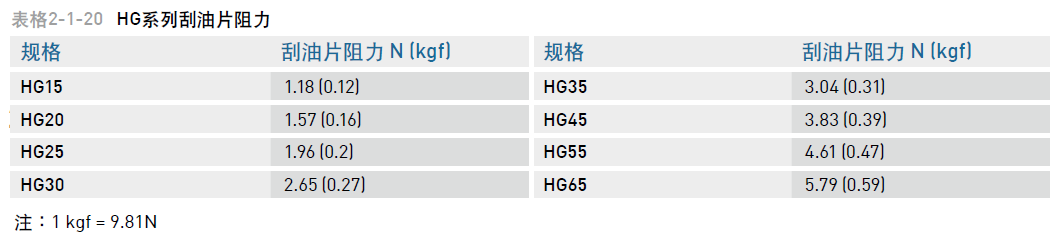

刮油片摩擦力,此阻力值为单片刮油片的最大阻力。一般无特别需求的作业环境下使用,配备标准防尘(刮油片+防尘片),在需要高防尘时,需要配置金属刮板+金属隔板+多个刮油片。

导轨滑块的摩擦系数、摩擦力及润滑方法

2 润滑

直线导轨若没有适当的进行给予润滑,滚动部分的摩擦就会增加,长期的使用下来会成为缩短寿命的主要原因。

润滑剂便提供下列几种作用:

  • 减少滚动部分的摩擦、防止烧伤并降低磨损。
  • 在滚动的面与面之间形成油膜,可延长滚动疲劳寿命。
  • 防止生锈。
2.1 润滑油脂(GREASE)

每组直线导轨以润滑珠槽轨道,虽然润滑油脂较不易流失,但为避免因润滑损耗造成润滑不足,建议客户使用距离达100 km时,应再补充润滑油脂一次,此时可用注油枪藉由滑块上所附油嘴,将油脂打入滑块中。润滑油脂适用于速度不超过60m/min,且对冷却作用无要求的场合。

注油频率计算公式:

导轨滑块的摩擦系数、摩擦力及润滑方法

2.2 润滑油 (OIL)

建议客户使用油黏滞力约为32~150cst之润滑油润滑直线导轨。 HIWIN可根据客户需要在原先放油嘴的位置安装油管接头,因此客户只要将机台预设之油管接上油管接头即可。润滑油的损耗比润滑油脂更快,使用时必须注意供油是否充足,若润滑不足易造成直线导轨异常磨耗降低其寿命,建议打油频率约为0.3cm3/hr,客户可依其使用状况斟酌使用。润滑油适用于各种负载及速度的场合,但由于润滑油易挥发不适用于高温润滑。

更多内容请参见 上银导轨滑块选型手册,手册下载地址:参见页面底部 下载地址

参考文献:上银导轨
