公差分析与分配计算表下载:https://www.cad2d3d.com/post-1142.html
MinCostAlloc 通过放宽高成本零件的公差,缩小低成本零件的公差,从而控制装配体总成本,可以通过WC和RSS方法进行公差分配。
MinCostAlloc 使用成本vs公差曲线,该曲线假设根据给定公差生成零件的成本变化为1 / tolk。设计者通过为每个部分指定系数A,B和k,并根据经验公式 C = A + B / tolk 计算各个零件的成本。

A是每个零件的“固定成本”,通过将总固定成本除以零件数得到。 B / tolk 是指生产单个满足规定公差要求的零件所需要的成本。为了正确计算报废零件的成本,有时会通过添加“剩余成本”来修改A,其中包括生产零件其余部分的成本。这包括工具的成本和零件的所有剩余尺寸,这些尺寸对正在分析的特定公差叠层没有影响。因此,零件的总成本是设置成本,剩余成本和尺寸成本的总和。装配的总成本是装配中所有零件的成本之和。

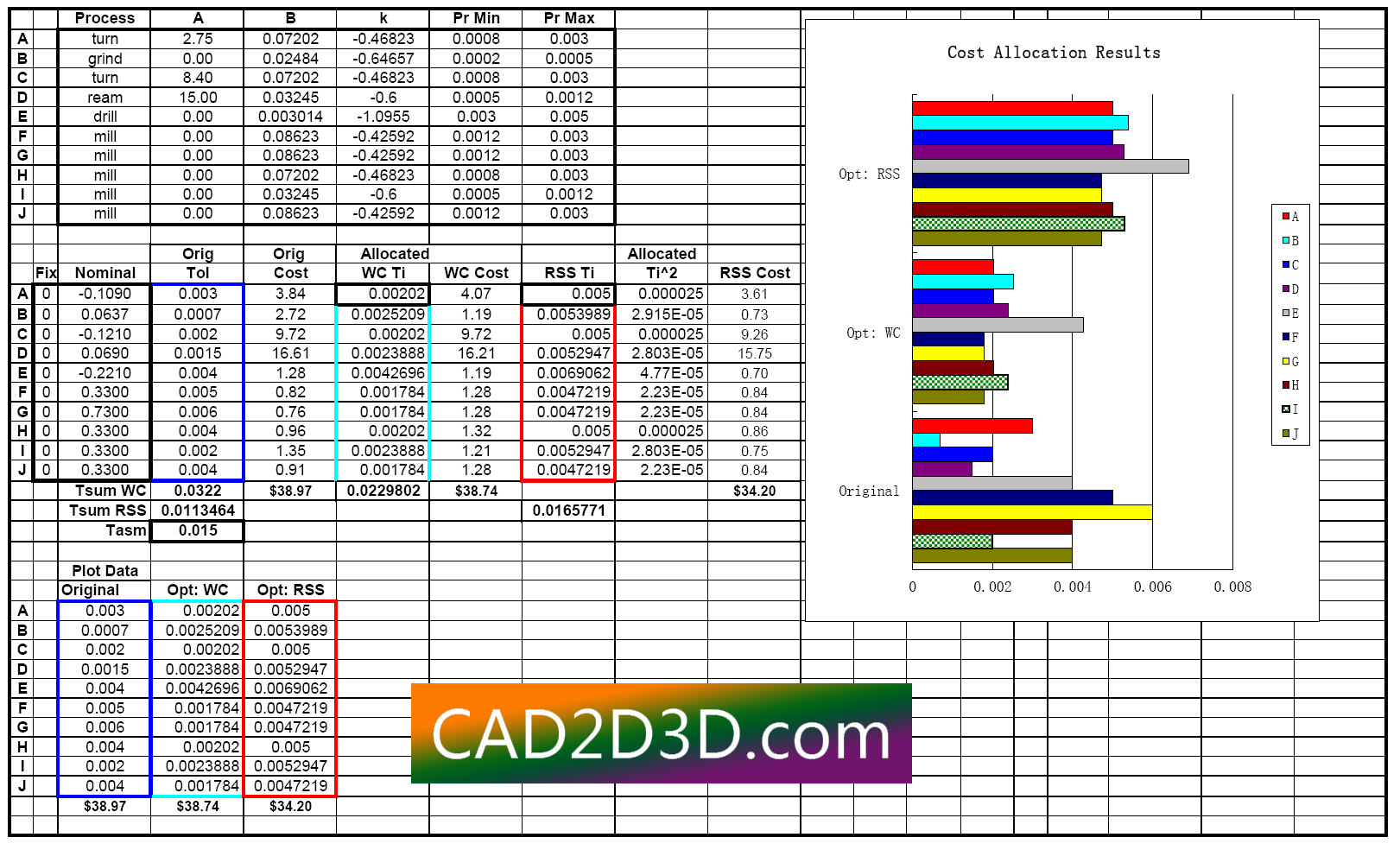

MinCostAlloc 填写方法:
1.填写每个尺寸的A,B和k表。提供参考表。同时输入每个过程允许的公差。
2.输入Tasm,Wt Fact和Orig公差,其定义和WFAlloc.xls一样。
3.分配的公差出现在WC Ti和RSS Ti列中。必须手动选择每列中的第一个公差,其余公差按公式计算。您必须迭代第一个容差,直到列底部的Tsum等于Tasm。
4.检查您分配的公差是否超过最大/最小过程公差。
5.在轴公差固定的情况下重复分配。

作者:任鸟飞
转载请注明:
文章作者:任鸟飞,原文链接:https://www.cad2d3d.com/post-1146.html
