离心泵入口管道布置原则,变径管要求上平,避免入口管道内积聚气泡

离心泵存在汽蚀现象,因此在泵入口管道布置时,应减小入口管道出现气泡的概率,下面是离心泵入口管道布置注意事项:

1)离心泵入口吸入管道的尺寸不应小于泵吸嘴的尺寸。

2)由于吸入管线大于泵吸嘴,因此管线中需要异径管。变径管应尽可能靠近泵入口安装。一般来说,偏心异径管顶部是平的,用于水平吸入管路。这可确保变径管中不会滞留空气。如果变径管中的空气在运行过程中进入泵,可能会对泵造成严重损坏。吸入管道速度通常保持在1至1.5m/s之间,以限制摩擦损失并保持良好的NPSH。

3)吸入管道应尽可能短且直,弯曲最少,且无任何凹处。从最后一个弯头到吸嘴的直管长度应确保泵吸入处的湍流最小。

4)短半径弯头不应用于泵吸入口。

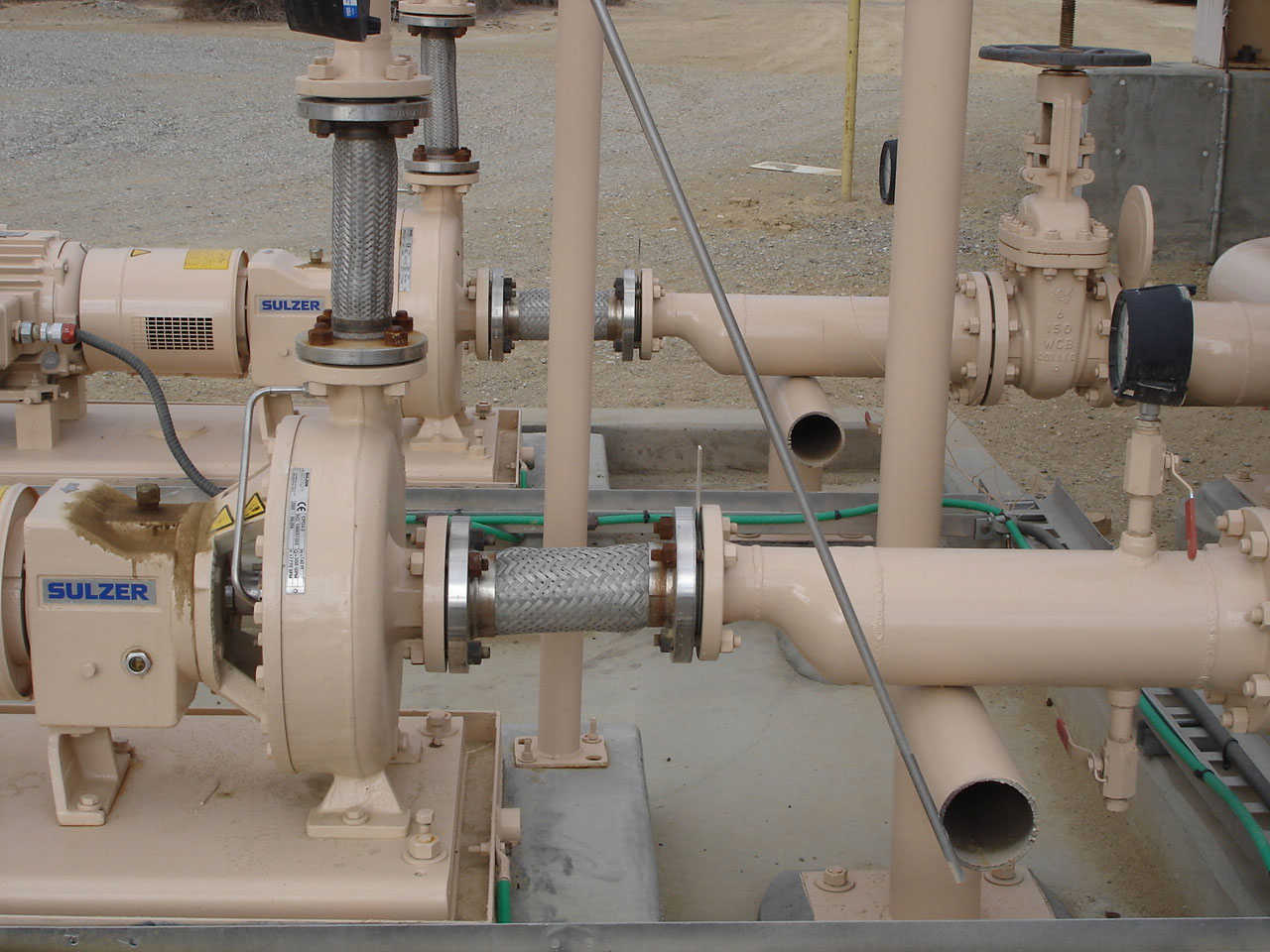

离心泵入口管道布置原则,变径管要求上平,避免入口管道内积聚气泡

离心泵吸入口管道变径管上平安装
