压力管道分级详细说明,如何确定压力管道等级?

压力管道实行分级管理,不同等级的压力管道对设计、制造等要求差别很大,实现分级管理,可以做到分清重点、有的放矢。

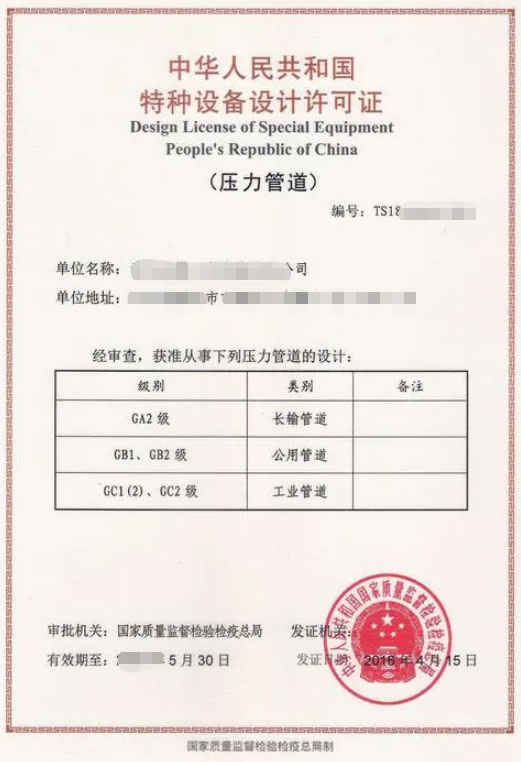

设计院设计的P&ID图上一般都会标注管道等级,例如 PCL-6005-80-C1L-C5-GC1,此处的GC1就代表管道等级。另外管道的特种设备许可证也会标注管道级别。

压力管道分级详细说明,如何确定压力管道等级?

根据GB/T 20801.1-2020《压力管道规范 工业管道 第1部分:总则》,将压力管道分为GC1、GC2、GC3。

压力管道分级详细说明,如何确定压力管道等级?

对上述条款解读有困难的主要是GC1管道的第1)条,输送《危险化学品目录(2015版)》中规定的毒性程度为急性毒性类别1介质、急性毒性类别2气体介质和工作温度高于其标准沸点的急性毒性类别。

文件《危险化学品目录(2015版)》里面列了大量的化学品名单,但是没有划分毒性类别,无法判断化学品属于类目1还是类目2,因此,此文件参考价值不大。

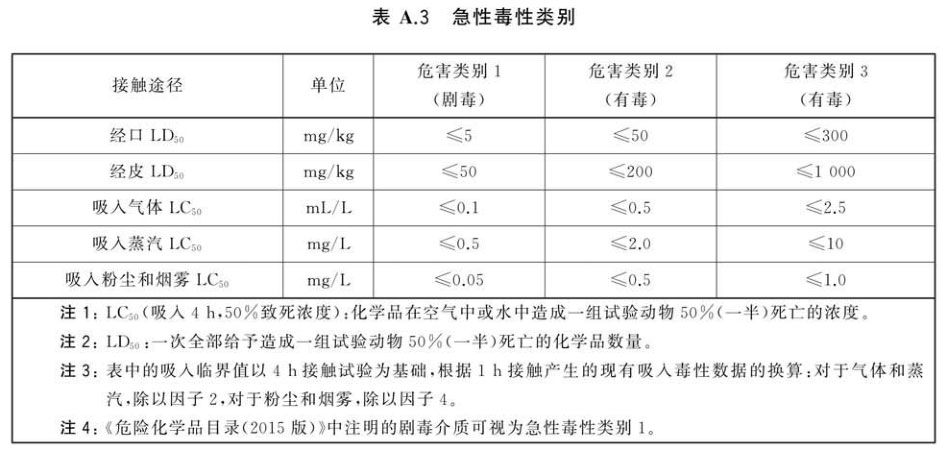

再返回到标准GB/T 20801.1-2020 ,其中附录A中的A.3.1 有毒介质和急性毒性的分类说明,按照《危险化学品目录(2015版)》和GB 30000.18 的规定,压力管道涉及的有毒介质应根据其急性毒性进行分类,见下表:

压力管道分级详细说明,如何确定压力管道等级?

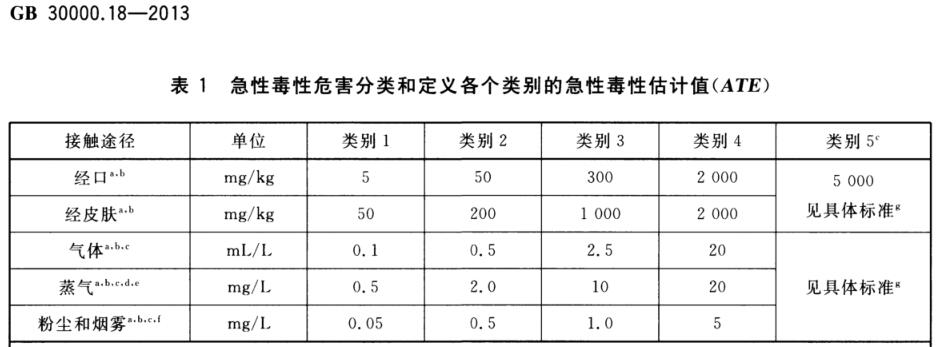

上面只有3个类别,实际上国标 GB 30000.18 将急性毒性划分为5个类目,具体见下图:

压力管道分级详细说明,如何确定压力管道等级?

有了急性毒性分类标准,就可以判断介质毒性类别,进而判断管道等级。比如次氯酸钠急性毒性 LD50:8500mg/kg(大鼠经口),通过上表可知,属于类别5。

压力管道等级的分别依据有4个参数,分别是毒性、可燃性、压力、温度。毒性分类依据 GB 30000.18,可燃性分类依据 GB50160和GB50016。
